API 7-1 4-3/4 "Downhole Drilling Mud Motor voor HDD met gechromeerde rotor
API 7-1 4-3/4 "Downhole Drilling Mud Motor voor HDD met gechromeerde rotor
Productbeschrijving

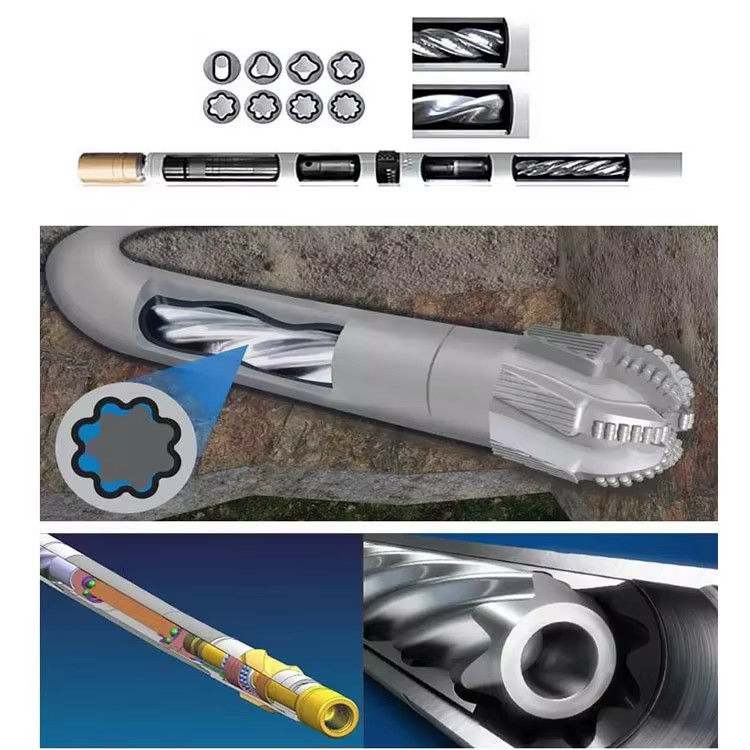

API Boor Chinese Downhole Drilling Mud Motor is een soort van downhole boorgereedschap aangedreven door modder.en een drukdaling tussen motorinlaat en -uitlaat ontstaat, zal een dergelijke drukdaling de motorrotator aanzetten om te draaien en het koppel en de rotatiesnelheid door te geven aan bit door universele as en transmissieas.De eigenschappen van de motor in het hol hangt voornamelijk af van de eigenschapparametersDit product maakt gebruik van de hoge en nieuwe technologie van de coating om te voorkomen dat de rotoren van de traditionele technologie worden gecoat.Het is van toepassing op richtingsboren horizontale boren, boormachines, clusterputten, zijputten en overwerk van putten, enz.
Verscheidene downhole-motorassemblies voor putgroottes 1 7/8"~26" met 24 hoofddimensiespecificaties (die worden aangegeven aan de hand van de buitendiameter van de stator): 1-11/16′′,2-1/8′′,2-3/8′′,2-7/8′′,3-1/8′′,3-1/2′′3-3/4 inch.,4′′,4-1/8′′,4-3/4′′,5′′,5-1/4′′,5-7/8′′,6-1/4′′,6-1/2′′,6-3/4′′,7-1/4′′,7-3/4′′,8′′,8-1/4′′,8-1/2′′,9′′,9-5/8′′,11-1/4′′.
De vorm van de structuur omvat rechte, enkelvoudige buiging, dubbele buiging, hoekverstelbare enz. Het temperatuurbereik van hittebestendigheid bestaat uit 250 °F (120 °C) of minder dan 250 °F (120 °C),en tussen 250 °F (120 °C) en 355 °F (180 °C)We kunnen ook alle specificaties leveren, inclusief olie-gebaseerde modderbestendige motor en verzadigde zoutwater modderbestendige motor.
Technische parameters
Productparameters boormotor, boormotor, moddermotor, boormotor
4-3/4" OD Mud Motor Modellen zijn onder meer:
5LZ120x7.0 ((II), 5LZ120x7.0-4.5, 5LZ120x7.0V, 7LZ120x7.0-2.2, 7LZ120x7.0-2.9, 7LZ120x7.0-3.8
| Type |
5LZ73 x 7.0 |
5LZ89 7.0 |
5LZ95 7.0 |
7LZ95 3.5 |
9LZ95 x 7.0 |
5LZ120 x 7.0 |
| Grootte van het gat |
Ik heb het gedaan. |
95 tot en met 121 |
114 tot en met 152 |
118 tot en met 152 |
118 tot en met 152 |
118 tot en met 152 |
149 tot 200 |
| In |
33/4~43/4 |
41/2~6 |
45/8~6 |
45/8~6 |
45/8~6 |
57/8~77/8 |
| Draadtype |
Hoogte |
23/8"REG |
23/8"REG |
27/8"REG |
27/8"TBG |
27/8"REG |
31/2"REG |
| Onderkant |
23/8"REG |
23/8"REG |
27/8"REG |
27/8"REG |
27/8"REG |
31/2"REG |
| Drukvermindering van het spuitstuk |
MPa |
1.4 ~ 7 |
1.4 ~ 7 |
1.4 ~ 7 |
1.4~3.5 |
1.4 ~ 7 |
1.4 ~ 7 |
| Aanbeveling Flow |
L/S |
3 tot 8 |
3 tot 8 |
7 tot 12 |
7 tot 11 |
6 tot 10 |
9 tot 14 |
| Een beetje draaiend |
R/min |
109 tot en met 291 |
95 tot 200 |
90 tot 195 |
120 tot 240 |
90 tot 200 |
95 tot 200 |
| Motordrukdaling |
MPa |
2.4 |
2.4 |
3.2 |
2.4 |
2.4 |
3.2 |
| Werkmoment |
N.M. |
460 |
628 tot en met 838 |
1260~1630 |
723 tot en met 960 |
750 tot en met 1020 |
1480~1820 |
| Verlaagd koppel |
N.M. |
650 |
1300 |
2200 |
1500 |
1550 |
2440 |
| Uitgangsvermogen |
KW |
4.7 tot 12.5 |
7.3 ~ 15.3 |
13.6~29.5 |
18 tot 24 jaar |
8.3~18.5 |
16.4 tot 34.5 |
| Aanbevolen gewicht |
T |
4.7 tot 12.5 |
2 |
2.5 |
1 |
2.5 |
3 |
| Maximaal gewicht |
T |
2.5 |
3 |
5 |
1.5 |
5 |
5 |
| Lange |
Recht. |
3450 |
3570 |
4450 |
2500 |
3590 |
5085 |
| (mm) |
Eenvoudige curve |
3450 |
|
4675 |
|
3590 |
5335 |
| Gewicht |
Recht. |
100 |
98 |
140 |
89 |
120 |
390 |
| (kg) |
Eenvoudige curve |
102 |
|
150 |
|
120 |
420 |
| Type |
5LZ165 x 7.0 |
5LZ165 x 7.0 |
5LZ172 x 7.0 |
5LZ197 x 7.0 |
5LZ210 x 7.0 |
5LZ244 7.0 |
| Grootte van het gat |
Ik heb het gedaan. |
213 ~ 251 |
213 ~ 251 |
213 ~ 251 |
251 tot en met 311 |
251~375 |
311 tot en met 445 |
| In |
83/8 tot en met 97/8 |
83/8 tot en met 97/8 |
83/8 tot en met 97/8 |
97/8~121/4 |
97/8~143/4 |
121/4~171/4 |
| Draadtype |
Hoogte |
41/2"REG |
41/2"REG |
41/2"REG |
51/2"REG |
65/8"REG |
65/8"REG |
| Onderkant |
41/2"REG |
41/2"REG |
41/2"REG |
65/8"REG |
65/8"REG |
75/8"REG |
| Drukvermindering van het spuitstuk |
MPa |
1.4 ~ 7 |
1.4 ~ 7 |
1.4 ~ 7 |
1.4 ~ 7 |
1.4 ~ 7 |
1.4 ~ 7 |
| Aanbeveling Flow |
L/s |
20 tot 28 |
20 tot 28 |
25 tot 35 |
25 tot 57 |
35 tot 50 |
50 tot 75 |
| Een beetje draaiend |
R/min |
90 tot 160 |
80 tot 150 |
90 tot 160 |
86 tot 196 |
100 tot 160 |
100 tot 160 |
| Motordrukdaling |
MPa |
2.4 |
3.2 |
4 |
4 |
4 |
4 |
| Werkmoment |
N.m. |
2750 tot en met 3960 |
3860 tot en met 4980 |
5860~6970 |
7800 tot en met 9350 |
9980~11900 |
12870~13970 |
| Verlaagd koppel |
N.m. |
6300 |
8470 |
11550 |
18690 |
19600 |
23000 |
| Uitgangsvermogen |
Kw |
31.6 ~ 56.2 |
37 tot 69.4 |
60.4~107.4 |
70 tot 160 |
115 tot en met 183 |
140 tot 225 |
| Aanbevolen gewicht |
T |
8 |
8 |
10 |
16 |
17 |
18 |
| Maximaal gewicht |
T |
16 |
16 |
16 |
24 |
28 |
30 |
| Lange |
Recht. |
5930 |
6830 |
7230 |
8470 |
8400 |
9060 |
| (mm) |
Eenvoudige curve |
6180 |
7080 |
7480 |
8720 |
8660 |
9320 |
| Gewicht |
Recht. |
742 |
820 |
930 |
1140 |
1460 |
1980 |
| (kg) |
Eenvoudige curve |
772 |
850 |
970 |
1195 |
1520 |
2050 |
Veelgestelde vragen
Hoe bestellen?
Stuur ons uw aanvraag met gedetailleerde beschrijving van het product of met modelnummer.
Als er geen verpakkingsvraag is, nemen we het als onze reguliere standaardverpakking.
Wij zullen u een bestelformulier aanbieden om in te vullen en u het meest geschikte model aanbevelen op basis van de door u verstrekte informatie.
U stuurt ons uw detailvereiste, wij bieden u een offerte.
Kan ik een kwaliteitsproduct verwachten?
Alle productie en verwerking zijn strikt conform ISO 9001:2008 en API-standaard.Wij verwelkomen ook de inspectie door derden., zoals BV, SGS en TUV.
De informatie die u wilt weten voordat u betaalt:
1Betalingswijze:
T/T (Telegrafische overschrijving) of L/C op zicht
2Verzendwijze
Voorbeeldbestelling: wij suggereren koerier express zoals DHL/UPS/TNT/FEDEX of door de lucht
Grote bestelling: wij raden aan per lucht of zee.
3. Kwaliteitscontrole
We hebben onze eigen ervaren QC.
Elke bestelling wordt strikt gecontroleerd en getest.
