15" zware boorstabilisatoren met een API-gecertificeerde standaard voor hard wolfraamcarbide

15" Heavy Duty boorstabilisatoren met hard wolfraamcarbide oppervlak API-gecertificeerde standaard





17 1/2" Heavy Duty boorstabilisatoren met hard wolfraamcarbide oppervlak API-gecertificeerde standaard





Zware boorstabilisatoren - API-gecertificeerd en in de praktijk bewezen



Roschen levert hoogwaardige API-stabilisatoren rechtstreeks vanuit onze productielocatie in China, tegen prijzen die aanzienlijk lager zijn dan die van uw lokale leverancier.



Onze boorstabilisatoren zijn vervaardigd uit hoogwaardig AISI 4145H of niet-magnetisch roestvrij staal volgens API Spec 7-1 en behoren tot de meest robuuste die u kunt vinden.





Belangrijkste specificaties
Normen	API-specificatie 7-1
Typen	Geïntegreerd mes, gelast mes, vervangbare huls, niet-roterend
Posities	Near-bit (doos/doos), boorkraagstreng (doos/pen)
Staalsoorten	Gewijzigde AISI 4145H, niet-magnetisch (niet-mag)
Hardfacing	HF1000 - HF5000





Inhoudsoverzicht

1. Een stabilisator voor elke boortoepassing
1). Integrale bladstabilisator (IBS)
2). Gelaste bladstabilisator
3). Vervangbare mouwstabilisator
4). Niet-roterende hulsstabilisator (rubberen hulsstabilisator)

2. Stabilisatormaten en aansluitingen

3. Beschikbare staalsoorten
1). AISI 4145H Mod-staal
2). Niet-magnetisch (niet-magisch) staal

4. Hardfacing-typen

5. Hoe te bestellen





Een stabilisator voor elke boortoepassing

Stabilisatoren zijn een integraal onderdeel van de bottom hole assembly. Ze concentreren het gewicht van de boorkragen op de bit, verstevigen de BHA en houden de boorkragen uit de buurt van de boorgatwand, waardoor het risico op vastzittende pijp wordt verminderd.


Roschen biedt een groot assortiment stabilisatoren voor alle mogelijke boringgroottes en formaties. Speciale stabilisatoren zoals rolruimers, gatopeners en sleutelzittingwissers maken deze selectie compleet en zorgen ervoor dat u altijd de juiste stabilisator voor uw boortoepassing vindt.

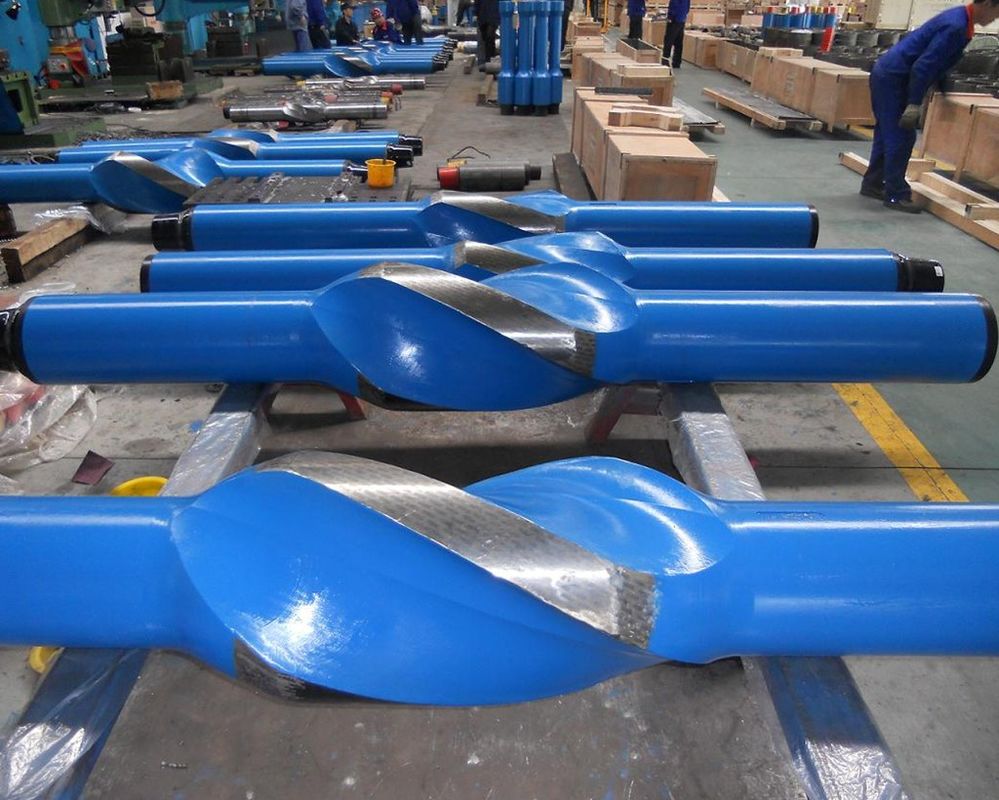

Integrale bladstabilisator (IBS)
De geïntegreerde bladstabilisatoren (IBS) zijn vervaardigd uit één stuk hoogwaardig AISI 4145H of niet-magnetisch staal en voorkomen dat de bladen in de boorgaten vallen.


Verkrijgbaar met spiraalbladen in verschillende hoeken of rechte bladen. Spiraalbladen zorgen voor 360° oppervlaktecontact, terwijl rechte bladen zorgen voor maximale vloeistofconcentratie.


Onze integrale bladstabilisatoren zijn voorzien van een optimale hardfacing-oplossing en zijn geschikt voor de meeste formaties, van zacht tot schurend.


Gatgroottebereiken


Rechte bladstabilisator: 5” – 28 1/2”
. Spiraalbladstabilisator: 5” – 36”
Watermeloenstabilisator: 8” – 28”



Gelaste bladstabilisator

Doordat de bladen op een gesmede doorn zijn gelast, vormen gelaste bladstabilisatoren een economisch alternatief voor integrale bladstabilisatoren voor zachte en middelharde formaties.


Volledige warmtebehandeling en grondige niet-destructieve testen van alle lasnaden zorgen voor maximale robuustheid.

Verkrijgbaar met rechte bladen en spiraalvormige bladen met 3 of 4 bladen per stabilisator.


Stabilisatorbladtypen
Roschen gelaste en geïntegreerde stabilisatoren zijn leverbaar met bladen met de volgende wikkelhoeken.


. Recht mes
. Open spiraal: 180 – 220° wikkelhoek
Volledige spiraal: 300 – 350° wikkelhoek
. Strakke spiraal: 500 – 600° wikkelhoek



Spiraalbladen zijn rechtsdraaiend, maar linksdraaiende spiralen kunnen op aanvraag worden geleverd.


Vervangbare mouwstabilisator

Stabilisatoren met vervangbare huls bestaan ​​uit één enkele doorn en een vervangbare huls. Ze zijn ideaal voor afgelegen gebieden waar reparaties en aanpassingen aan de bladen niet mogelijk zijn.


De huls kan eenvoudig worden verwisseld op de boorvloer zonder dat er speciaal gereedschap nodig is. Als extra voordeel kan één doorn worden gebruikt met hulzen van verschillende groottes, wat de kosten van de apparatuur verlaagt.


Niet-roterende hulsstabilisator (rubberen hulsstabilisator)

Gemaakt van speciaal polyurethaan, blijft de huls op een niet-roterende hulsstabilisator stationair op de doorn tijdens het boren. Op deze manier stabiliseert het de boorstang zonder onderruimen.


Stabilisatoren met rubberen huls kunnen worden gebruikt in harde en schurende structuren, omdat de hulzen veel minder slijtage vertonen dan andere stabilisatortypen.

Veilig en eenvoudig te hanteren: Sleeves kunnen snel en eenvoudig worden vervangen op de boorvloer. Hun naadloze ontwerp voorkomt verlies van sleeve in de boorput.



Stabilisatormaten en aansluitingen

Algemene stabilisatorspecificaties worden hier vermeld. Andere gatgroottes, nekdiameters en aansluitingen zijn op aanvraag beschikbaar. Alle afmetingen zijn in inches.




Gatgrootte	Nekdiameter	Verbindingen (zowel string als near-bit)
5-1/2	4-1/8 tot 4-3/4	NC31 (2-7/8 ALS) · NC38 (3-1/2 ALS) · 3-1/2 REG
5-5/8	4-1/8 tot 4-3/4	NC31 (2-7/8 ALS) · NC38 (3-1/2 ALS) · 3-1/2 REG
5-3/4	4-1/8 tot 4-3/4	NC31 (2-7/8 ALS) · NC38 (3-1/2 ALS) · 3-1/2 REG
5-7/8	4-1/8 tot 4-3/4	NC31 (2-7/8 ALS) · NC38 (3-1/2 ALS) · 3-1/2 REG
6	4-1/8 tot 4-3/4	NC31 (2-7/8 ALS) · NC38 (3-1/2 ALS) · 3-1/2 REG
6-1/8	4-1/8 tot 4-3/4	NC38 (3-1/2 ALS) · 3-1/2 REG
6-1/4	4-1/8 tot 4-3/4	NC38 (3-1/2 ALS) · 3-1/2 REG
6-1/2	4-1/8 tot 4-3/4	NC38 (3-1/2 ALS) · 3-1/2 REG
6-5/8	4-1/8 tot 4-3/4	NC38 (3-1/2 ALS) · 3-1/2 REG
6-3/4	4-1/8 tot 4-3/4	NC38 (3-1/2 ALS) · 3-1/2 REG
7-3/8	6-1/4	NC46 (4 ALS) · 4-1/2 REG
7-1/2	6-1/4	NC46 (4 ALS) · 4-1/2 REG
7-7/8	6-1/4	NC46 (4 ALS) · 4-1/2 REG
8-1/4	6-1/4 tot 6-3/4	NC46 (4 ALS) · NC50 (4 1/2 ALS) · 4-1/2 REG · 6-5/8 REG
8-3/8	6-1/4 tot 6-3/4	NC46 (4 ALS) · NC50 (4 1/2 ALS) · 4-1/2 REG · 6-5/8 REG
8-1/2	6-1/4 tot 6-3/4	NC46 (4 ALS) · NC50 (4 1/2 ALS) · 4-1/2 REG · 6-5/8 REG
8-3/4	6-1/4 tot 6-3/4	NC46 (4 ALS) · NC50 (4 1/2 ALS) · 4-1/2 REG · 6-5/8 REG
9	6-3/4 tot 7-3/4	4-1/2 REG · 6-5/8 REG
9-1/2	6-3/4 tot 7-3/4	4-1/2 REG · 6-5/8 REG
9-5/8	6-3/4 tot 7-3/4	4-1/2 REG · 6-5/8 REG
9-7/8	6-3/4 tot 7-3/4	4-1/2 REG · 6-5/8 REG
10-5/8	6-3/4 tot 7-3/4	4-1/2 REG · 6-5/8 REG
11	8 tot 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
12	8 tot 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
12-1/4	8 tot 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
13-1/2	8 tot 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
14-3/4	8 tot 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
16	8 tot 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
16-1/2	8 tot 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
17	8 tot 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
17-1/2	8 tot 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
20	8 tot 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
22	8 tot 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
23	8 tot 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
24	8 tot 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
26	8 tot 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
28	9 tot 9-1/2	7-5/8 REG · 8-5/8 REG
30	9 tot 10	7-5/8 REG · 8-5/8 REG
36	9-1/2 tot 10	7-5/8 REG · 8-5/8 REG​






Beschikbare staalsoorten

Roschen-stabilisatoren kunnen worden vervaardigd uit gemodificeerd AISI 4145H-staal of niet-magnetisch roestvrij staal.

AISI 4145H Mod-staal

AISI 4145H Mod is een speciale chroommolybdeenstaalsoort. Hittebehandeld volgens API Spec 7, biedt het onze stabilisatoren een hoge treksterkte, schok- en slijtagebestendigheid.


Hardheid: 285-341 HB (1 inch onder het oppervlak)
Slagvastheid: 54 J (ASTM A 370 – Charpy V-inkeping)

Niet-magnetisch (niet-magisch) staal

Bij LWD-werkzaamheden (Logging while Drilling) moeten de stabilisatoren en boorkragen van niet-magnetisch roestvrij staal zijn gemaakt om magnetische interferentie met de meetapparatuur te voorkomen.


Bovendien worden roestvrijstalen bodemboorgereedschappen gebruikt in agressieve omgevingen vanwege hun goede corrosiebestendigheid.

Voor onze niet-magnetische stabilisatoren gebruiken wij roestvrij staal van de kwaliteit P530 Mn-Cr-N dat aan alle bovengenoemde eisen voldoet.


. Hardheid: min. 260-350 HB HB
Slagvastheid: 122 J
. Corrosiebestendigheid: Getest en goedgekeurd volgens ASTM 262 praktijk E
. Magnetische permeabiliteit: < 1.001

Hardfacing-typen
Roschen kan uw stabilisatoren bekleden met verschillende soorten hardfacing (HF 1000 tot en met HF 5000). Als u twijfelt welke u moet kiezen, helpen wij u de beste hardfacing-optie te vinden op basis van de formatie-eigenschappen die u downhole tegenkomt.




HF1000
Vermalen wolfraamcarbide in een nikkelbronzen matrix. De korrelgrootte van 3 mm zorgt voor een grotere concentratie carbide, wat ideaal is voor zacht formatieboren.


HF2000
Trapeziumvormige wolfraamcarbide-inzetstukken vastgehouden in een gesinterde carbide-nikkelbronsmatrix. Dit geeft een grotere diepte van carbidedekking – ideaal voor boren met hoge afwijkingen in abrasieve formaties.


HF3000
Wolfraamcarbide inzetstukken in een poederspraylaag, ideaal voor abrasieve formaties. Aanbevolen voor niet-magnetische stabilisatoren


HF4000
Wolfraamcarbide inzetstukken (knoptype). De inzetstukken zijn ontwikkeld om koude invoeging mogelijk te maken en een nauwe pasvorm te behouden. Een grotere concentratie inzetstukken op het onderste derde deel van het blad en de voorrand zal het oppervlaktecontact vergroten om slijtage in zeer schurende formaties te verminderen.


HF5000
Dit oxy-acetyleenproces past taaie gesmolten carbidedeeltjes van verschillende groottes toe die in een nikkelchroommatrix worden vastgehouden, wat uitstekende bindingseigenschappen en betere oppervlakteslijtage-eigenschappen biedt. Oppervlaktehardheidsniveaus van meer dan 40 HRC. Ideaal voor geothermische toepassingen van meer dan 350°C.






Hoe te bestellen?

De volgende lijsten geven u de informatie die u nodig hebt om een ​​API-stabilisator te bestellen of ernaar te informeren. Als u niet alle vereiste specificaties bij de hand hebt, hoeft u zich geen zorgen te maken. Stuur ons gewoon wat u hebt en wij regelen de rest met u.


Vereiste informatie over stabilisator


Stabilisatortype: integraal, gelast, vervangbaar of niet-roterend
. Positie van de boorstang: Snaar of bijna-bit
. Wikkelen: Strakke spiraal, volle spiraal, open spiraal of recht
. Gatdiameter: Gelijk aan boormaat
. Nekdiameter: Hetzelfde als de boorhalsmaat
. Aansluitingen: Gelijk aan de aansluiting van de boorkraag en (in het geval van een near-bit stabilisator) de aansluiting van de boor.
. Staal: AISI 4145H of niet-magnetisch
. Hardfacing: Alle van HF-1000 tot en met HF-5000



Optionele vereisten

. Functies voor stressverlichting bij verbindingen, volgens ISO 10424-2 (API Spec 7-2)
. Aansluiting koudwerkend
. Oppervlaktebehandeling van de aansluiting: Optioneel alleen voor niet-magnetische stabilisatoren
. Vlotterklepuitsparing: Alleen voor near-bit stabilisatoren
. Linkerhand spiraal: Alleen voor spiraalbladstabilisatoren
