Omgekeerde Omloophamer
>
|
| Plaats van herkomst | Duitsland |
| Merknaam | ROSCHEN |
| Certificering | ISO |
| Modelnummer | 4“ 5“ |
Halco RC400 Hammer Remet 4 in Boordiameter 127-136 mm
Halco RC400 Hammer Remet 4 in
Halco RC400 Hammer Remet 4 in Boordiameter 127-136 mm
Snel overzicht:
De Halco RC400 is ontworpen om maximale prestaties te leveren in exploratie- en nivelleringstoepassingen.De integrale adapterbehuizing biedt gemakkelijke toegang tot de duurzame monsterbuisjes.De verbeterde prestaties komen voort uit een eenvoudig, robuust ontwerp dat ingewikkelde onderhoudsprocedures vermindert, wat zorgt voor minder uitvaltijd en grotere besparingen.
De RC400 beschikt ook over verbeterde spoeleigenschappen door een luchtstroom met hoge snelheid die door de boor wordt geleid.Er is een verscheidenheid aan schroefdraadverbindingen beschikbaar, waaronder opties voor zowel Remet als Metzke.De RC400 is uitgerust met een geïntegreerd Drill Bit Catcher-systeem voor extra gemoedsrust.Het heeft ook een subadapterlichaam dat geschikt is voor de meeste dubbelwandige boorpijpen.
De ontwerpkenmerken van de nieuwe RC400 zorgen samen voor een toename van de boor-ROP, een langere levensduur en vooral een betere kwaliteit van het monsterherstel.
Boordiameters van 127 - 136 mm (5” - 5 3/8”).
Boorbit diameter van 189 mm (7 1/2").
Geschikt voor gebruik bij een luchtdruk van 300-600 psi.
| HAMER OVERZICHT | ||||
| Type hamer | RC400 | |||
| Onderdeel nummer | 600405 | 600407 | 600415 | |
| Schacht | HalcoRC400 | HalcoRC400 | HalcoRC400 | |
| Top draad | Remet 4" | Metzke 4" | Metzke 4,5" | |
| Buitendiameter | 121mm (4.764") | |||
| Gewicht | 77 kg | 77 kg | 77 kg | |
| Make-up lengte | 1306mm (51.417") | |||
| ONDERDELEN LIJST | ||||
| Type hamer | RC400 | RC400 | RC400 | |
| Schacht | Remet 4" | Metzke 4" | Metzke 4,5" | |
| Modelnummer | 600405 | 600407 | 600415 | |
| Item | Beschrijving | Onderdeel nummer | ||
| 1 | Borgring | 777048 | ||
| 2 | 'O'-ring | 747120 | NVT | NVT |
| 3 | Buis Connector | 604798 | 604804 | 604814 |
| 4 | Luchtfilter | 604476 | ||
| 5 | Topadapter | 604598 | 604608 | 604812 |
| 6 | 'O'-ring | 768045 | ||
| 7 | NRV kegel | 604479 | ||
| 8 | NRV-zegel | 748106 | ||
| 9 | NRV Lente | 760155 | ||
| 10 | Compressie afstandhouder | 604800 | ||
| 11 | Compressie ring | 604799 | ||
| 12 | 'O'-ring | 768217 | ||
| 13 | 'O'-ring | 747120 | ||
| 14 | Bovenste monsterbuis | 604599 | ||
| 15 | 'O'-ring | 768213 | ||
| 16 | Afdichting van monsterbuis | 768148 | ||
| 17 | Voering | 604596 | ||
| 18 | Onderste monsterbuis | 604597 | ||
| 19 | Zuiger | 604595 | ||
| 20 | Cilinder | 604594 | ||
| 21 | Vierkante borgring | 604801 | ||
| 22 | 'O'-ring | 601942 | ||
| 23 | Geleidebus | 604657 | ||
| 24 | Ronde borgring | 783061 | ||
| 25 | 'O'-ring | 768043 | ||
| 26 | Bit-borgringen | 604656 | ||
| 27 | lijkwade | ZIE ONDER | ||
| 28 | Chuck | 604655 | ||
| SK | Servicepakket | SK73 | SK74 | SK74 |
| RK | Reparatieset | RK124 | RK125 | RK125 |
| BOREN | ||||||
| Beetje | Diameter | Gezicht | Toetsen | Gewicht | ||
| Onderdeelnr | mm | duim | Ontwerp | Type | Aantal | ( kg ) |
| Halco RC400 | ||||||
| 653469 | 127 | 5 | Drop Center | Gewelfd | 12 x 16 mm / 2 x 13 mm | 14.1 |
| 653470 | 130 | 5 1/8 | Drop Center | Gewelfd | 12 x 16 mm / 2 x 13 mm | 14.1 |
| 653471 | 133 | 5 1/4 | Drop Center | Gewelfd | 12 x 16 mm / 4 x 13 mm | 14.3 |
| 653472 | 136 | 5 3/8 | Drop Center | Gewelfd | 12 x 16 mm / 4 x 13 mm | 14.3 |
| 653486 | 189 | 7 1/2 | Drop Center | Gewelfd | 16 x 16 mm / 10 x 13 mm | 36,5 |
| LIJDE | ||||||
| Onderdeelnr | Buitendiameter | |||||
| 604602 | 125mm | |||||
| 604603 | 128mm | |||||
| 604604 | 131mm | |||||
| 604605 | 134mm | |||||
| 601423 | 187mm | |||||

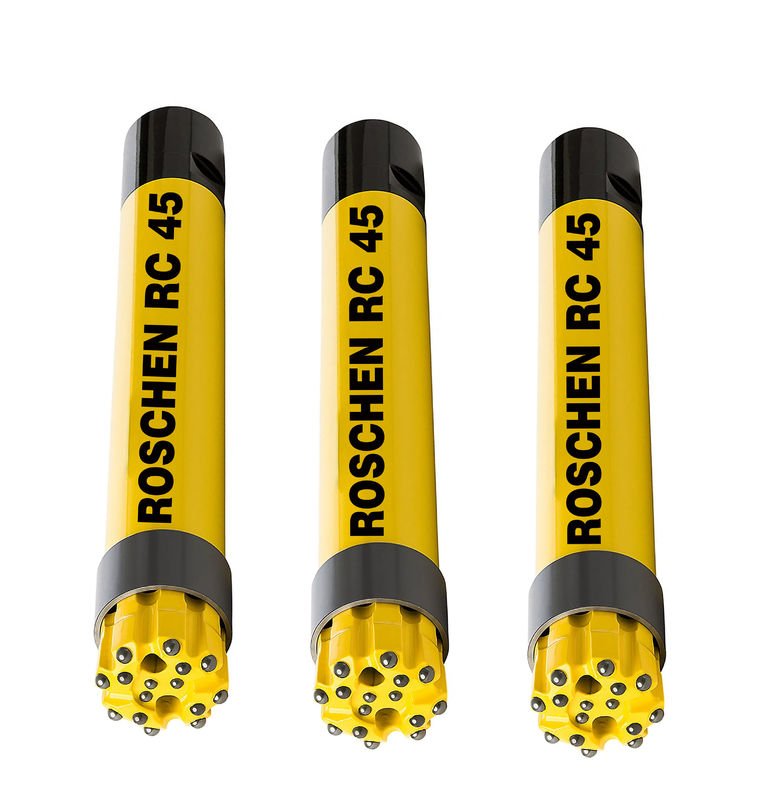

| ROSCHEN RC Hamers Specificaties | |||||||||
| Hamer formaat | Hamer | Beetje schacht | ROSCHEN-code | Gatenwaaier (mm) | Externe diameter (mm) | Lengte (zonder bit) mm | Gewicht (NW) kg | Verbindingsdraad | Werkdruk |
| 3" | RE531 | RE531 | ROS RC 30 | 84-100 | 81 | 1069 | 29 | 3" Remet | 1.0-3.0 MPa |
| 3" | RE035 | RE035 | ROS RC 35 | 84-105 | 85 | 1075 | 35 | 3" Remet | 1.0-3.0 MPa |
| 4 1/2" | RE004 | RE004 | ROS RC 40 | 111-127 | 107 | 1252 | 52 | 3.5"-4" Remet 4" Metzke | 1.0-3.0 MPa |
| 4 1/2" | RE540 | RE540 | ROS RC 45 | 111-127 | 107 | 1252 | 52 | 3.5"-4" Remet 4" Metzke | 1.0-3.0 MPa |
| 5" | RE040 | RE040 | ROS RC 50 | 113-130 | 109,5 | 1191 | 57 | 3.5"-4" Remet 4" Metzke | 1.0-3.0 MPa |
| 5" | RE542 | RE542 | ROS RC 50 | 113-130 | 109,5 | 1191 | 57 | 3.5"-4" Remet 4" Metzke | 1.0-3.0 MPa |
| 5" | RE543 | RE543 | ROS RC 50 | 120-135 | 116 | 1191 | 62 | 3.5"-4" Remet 4" Metzke | 1.0-3.0 MPa |
| 5" | RE545 | RE545 | ROS RC 50 | 122-135 | 117,5 | 1261 | 65 | 4"-4.5"Remet 4"-4.5"Metzke | 1,5-3,5 MPa |
| 5 1/2" | RE547 | RE547 | ROS RC 55 | 130-146 | 124,5 | 1270 | 71 | 4.5"Remet 4.5" Metzke | 1,5-3,5 MPa |
| 5 1/2" | RE052 | RE052 | ROS RC 55 | 130-146 | 124,5 | 1270 | 71 | 4.5"Remet 4.5" Metzke | 1,5-3,5 MPa |
| 5 3/4" | RE054 | RE054 | ROS RC 55 | 130-146 | 124,5 | 1270 | 85 | 4.5"Remet 4.5" Metzke | 1,5-3,5 MPa |
| 5 3/4" | RE140 | RE140 | ROS RC 55 | 130-146 | 124,5 | 1270 | 85 | 4.5"Remet 4.5" Metzke | 1,5-3,5 MPa |
| 5" | PR40 | PR40 | ROS RC 50 | 124-142 | 120,5 | 1362 | 80,5 | 3.5"-4.5" Remet 3.5"-4.5" Metzke | 1,5-3,5 MPa |
| 5 1/2" | PR52 | PR52 | ROS RC 55 | 126-142 | 121 | 1227 | 68,5 | 4"-4.5"Remet 4"-4.5"Metzke | 1,5-3,5 MPa |
| 5 1/2" | PR52R | PR52/PR52R | ROS RC 55 | 130-146 | 124 | 1225 | 65 | 4"-4.5"Remet 4"-4.5"Metzke | 1,5-3,5 MPa |
| 5 1/2" | PR54 | PR54 | ROS RC 55 | 135-150 | 130 | 1294 | 84,5 | 4.5"Remet 4.5" Metzke | 1,5-3,5 MPa |
| 6" | MX5456 | MX5456 | ROOS RC 60 | 136-150 | 132 | 1362 | 90 | 4.5"Remet 4.5" Metzke | 1,5-3,5 MPa |
| 6"~6 1/2" | RC62/RC62R | RC62/RC62R | ROS RC 65 | 152-190 | 146 | 1320 | 110 | Als verzoek | 1,5-3,5 MPa |
| 8" | RC82/RC82R | RC82/RC82R | ROS RC 80 | 190-250 | 180 | 1395 | 185 | Als verzoek | 1,5-3,5 MPa |
| 10" | RC100/RC100R | RC100/RC100R | ROS RC 100 | 250-370 | 240 | 1528 | 328 | Als verzoek | 1,5-3,5 MPa |
| Opmerkingen: | |||||||||
| Metzke, Remet draad is beschikbaar! | |||||||||
| Elk speciaal type schacht van RC Hammer is op verzoek verkrijgbaar. | |||||||||
