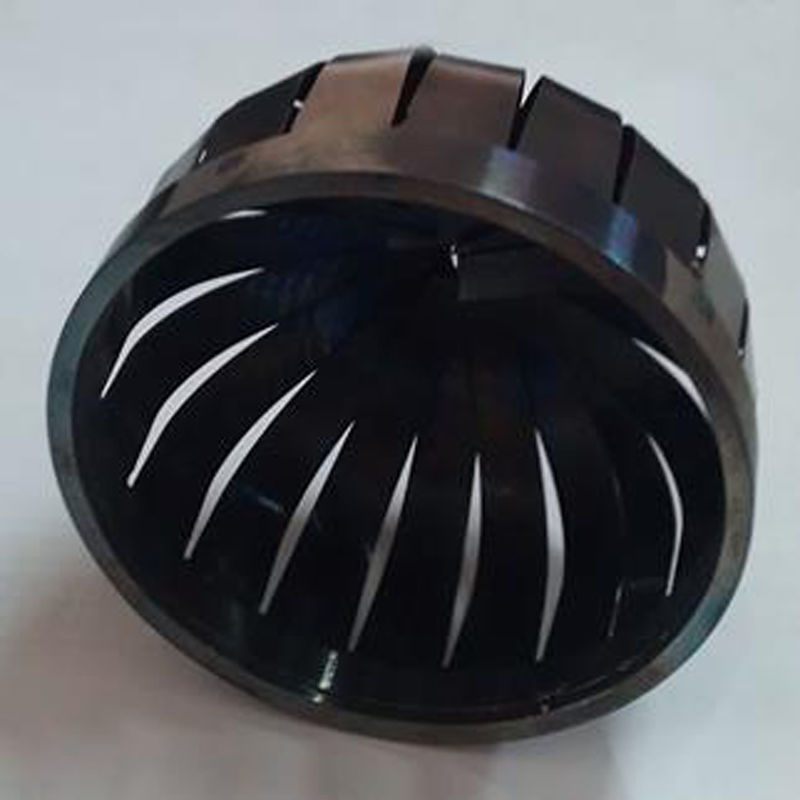

U100 Sampler Soil Core Catcher voor geotechnische bodembemonsteringsboringen
Voor U100 bemonstering in het boren van grondlagen boren voor U100 Bemonsteringssysteem.
Beschrijving
Roschen U100, U70 Sampler-systeemapparatuur is ontworpen voor het verkrijgen van ongestoorde monsters in de meeste bodems en enkele zwakke gesteenten zoals krijt en mergel.De monsternemer produceert een grondkern met een nominale diameter van 100 mm en een lengte van ongeveer 450 mm.De monsterbuis met daaraan bevestigde snijschoen wordt door middel van een Sliding Hammer de grond in gedreven.Een aandrijfkop past tussen de schuifhamer en de monsterbuis en bevat een overdrive-ruimte en een kogelkraan.De kogelkraan laat lucht ontsnappen als de buis in de grond wordt gedreven.
Maat Beschikbaar voor andere kernvaten of grondmonsternemers:
B76 kernvat, B86 kernvat, B101 kernvat, B131 kernvat, B146 kernvat
BQ kernvat NQ kernvat, HQ kernvat PQ kernvat, NQ3 kernvat, HQ3 kernvat, PQ3 kernvat
TT-46 kernloop TT56 kernloop
T2-56 kernvat, T2-66 kernvat, T2-76 kernvat, T2-86 kernvat, T2-101 kernvat
T6-76 kernvat T6-86 kernvat T6-101 kernvat T6-116 kernvat T6-131 kernvat T6-131 kernvat
T6S-76, T6S-86, T6S-101, T6S-131, T6S-146 kernvat
NMLC-kernvat, HMLC-kernvat
HWF-kernvat, PWF-kernvat
NWG-kernvat, HWG-kernvat
LTK48 kernloop
Mazier kernloop
412 F kernloop
M101 kerncilinder
Chinese Standaard: Telefoonlijn 56, telefoonlijn 59, telefoonlijn 75, telefoonlijn 91...
Draadlijnboren is de speciale methode om de kern te verwijderen.Wanneer de boormachine de kern uit een conventionele kernboor wil verwijderen, moet de hele kerncilinder uit het gat worden verwijderd.Dit is tijdrovend, omdat elke staaf een voor een moet worden verwijderd.Met wireline-boren kan een ton met kern uit de bodem van het gat worden verwijderd zonder de staafkolom te verwijderen.Wanneer de boorder de kern wil verwijderen, wordt een bovenslag neergelaten aan het uiteinde van een draadlijn.De bovenslag wordt aan de achterkant van de binnenbuis van de kerncilinder bevestigd en de draadlijn wordt teruggetrokken en de binnenbuis komt los van de cilinder.
Specificaties U100 Samplers:
| Type | Maximale buitendiameter * | min.Binnendiameter* (mm) | Oppervlakte verhouding |
| Standaard Systeem | 118.6 | 104.4 | 29% |
| Kunststof voeringsysteem | 123,8 | 101.6 | 48% |
Wireline Core Barrel Beschrijving:
| De kerncilinder van de draadlijn | kernvat met dubbele buis |
| kernvat met enkele buis | kernvat met driedubbele buis |
