U100 bemonsteringssysteem, U100 monsternemers voor bodemonderzoek
U100 Sampler voor bodemonderzoek
U100 bemonsteringssysteem, U100 monsternemers
U100 (U4) en U70 Samplers - gebruikt voor het verkrijgen van ongestoorde monsters in de meeste bodems en sommige zwakke rotsen.De U100-sampler geeft een monster met een nominale diameter van 100 mm (4") en de U70 geeft een monster met een nominale diameter van 70 mm.
U100 bemonsteringssystemen
Roschen U100 Sampling Systems-apparatuur is ontworpen voor het verkrijgen van ongestoorde monsters in de meeste bodems en enkele zwakke gesteenten zoals krijt en mergel.De monsternemer produceert een grondkern met een nominale diameter van 100 mm (4") en een lengte van ongeveer 450 mm (18").
De monsterbuis met daaraan bevestigde snijschoen wordt door middel van een Sliding Hammer de grond in gedreven.
Een aandrijfkop (of belbehuizing) past tussen de schuifhamer en de monsterbuis en bevat een "overdrive-ruimte" en een kogelkraan.De kogelkraan laat lucht ontsnappen als de buis in de grond wordt gedreven.
Twee soorten U100-bemonsteringssysteem worden algemeen gebruikt:
Standaard Systeem
Bestaat uit een stalen of aluminium monsterbuis, snijschoen en optionele Corecatche Snijschoenen zijn gecementeerd en kunnen een vlakke of gekartelde rand hebben.Er zijn plastic of gelegeerde eindkappen verkrijgbaar voor monsterbuisjes en er wordt een speciale zegellak gebruikt voor langdurige opslag van monsters.

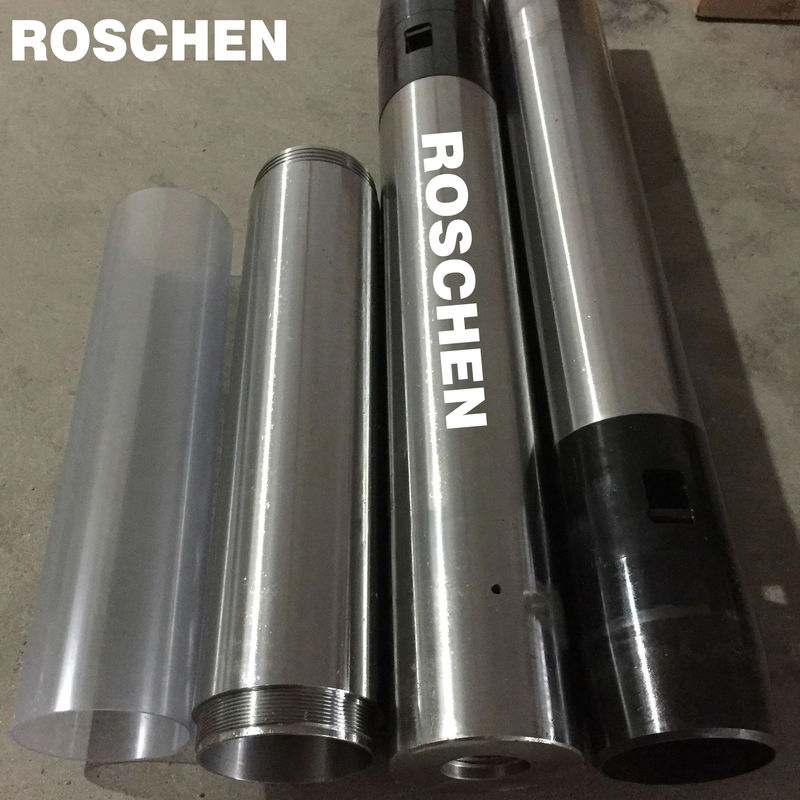

Kunststof voeringsysteem
Bestaat uit een stalen lichaamsbuis, die een vervangbare plastic voering omsluit.Gewone of getande snijschoenen worden op de basis van de lichaamsbuis bevestigd, en een optionele kernvanger en afstandsring (vereist wanneer een kernvanger wordt gebruikt).Er zijn plastic eindkappen verkrijgbaar die op de plastic voeringen passen.
Hoewel het gebruik van plastic voeringen de totale kosten voor het verkrijgen en opslaan van monsters verlaagt, is de snijschoen noodzakelijkerwijs dikker en dus het monster aanzienlijk meer verstoord in vergelijking met het standaardsysteem.
Voor beide systemen zijn connectoren beschikbaar om twee of meer monsterbuisjes in serie met elkaar te verbinden.
| U100 Sampler-systeemstructuren | ||
| Maximale OD (mm) | 118.6 | |
| Minimale identiteitskaart (mm) | 104.4 | |
| Oppervlakte verhouding | 29% | |
| Item | Beschrijving | |
| 1 | Monsterbuis-Aluminium | |
| 1 | Monster buis-staal | |
| 2 | Kernvanger | |
| 3 | Scherpe schoen | |
| 4 | Kunststof einddoppen voor monsterbuis | |
| 5 | Kunststof kernvoering | |
