U100 SAMPLER
U100 Sampler-systeem voor geotechnisch locatieonderzoek en bodembemonstering
Geotechnisch locatieonderzoek en bodembemonstering
De laatste tijd zijn compacte lichtgewicht boor- en bemonsteringsmachines erg populair geworden.
Verschillende bedrijven produceren uitstekende compacte grondbemonsteringsmachines, waaronder:
U100 Sampler Apparatuur voor deze methode van grondpenetratie en bemonstering kan snel worden ingezet op een aanhangwagen achter een 4×4 voertuig of in een gesloten bestelwagen.
De machines met over het algemeen rubberen rupsen kunnen snel over een locatie bewegen en minimale schade aan het oppervlak veroorzaken, terwijl representatieve monsters van goede kwaliteit van lagen onder de locatie worden verkregen, meestal tot een diepte van ongeveer 10 meter, hoewel deze diepte onder gunstige omstandigheden aanzienlijk kan worden vergroot.
Geotechnical Exploration Services voert dit werk uit met machines die zijn uitgerust met een valhamer die snel kan worden vervangen door een roterende boorkop die penetratie in het gesteente mogelijk maakt, inclusief boren tot 50 meter.
Er is een reeks snij- en bemonsteringsgereedschappen ontworpen voor gebruik bij dit soort onderzoek in ondiepe grond.
Betonnen boorvaten
Op veel locaties is het nodig om door beton of asfalt en andere door de mens gemaakte materialen te snijden om toegang te krijgen tot de te onderzoeken grond.Hiervoor wordt een betonnen snij-/boorvat gebruikt, dat bestaat uit een buis met een met diamant geïmpregneerde schoen die gemakkelijk door de hardste materialen kan snijden, inclusief gewapend beton.De bovenkant van de buis is voorzien van een waterwartel voor injectie van water om de boor te koelen en boorgruis te verwijderen.
Raam- en raamloze bemonsteringsbuizen
Raambemonsteringsbuizen zijn meestal 1mtr - 2mtr lang.Ze hebben een snijschoen aan de voorkant en sleuven of vensters aan de zijkant die directe toegang tot het monster geven.Ze worden met een valgewicht of een hydraulische hamer de grond in gedreven.Omhulsel wordt tijdens het bemonsteren vooruitgeschoven wanneer dat nodig is om instortende lagen te stabiliseren.
Andere vergelijkbare soorten bemonsteringsbuizen hebben geen vensters (zonder venster), maar hebben verwijderbare doorzichtige plastic voeringen die kunnen worden verzegeld om de integriteit te behouden en vervolgens over hun lengte kunnen worden opengesneden in het laboratorium waar ze worden geregistreerd, geanalyseerd en monsters worden getest, wat uitstekende representatieve informatie geeft over de locatie die wordt onderzocht.
Tijdens dit type grondonderzoek kan ook andere geotechnische informatie worden verzameld.
Standaard penetratietesten (SPT) volgens BS1377B
Een test om de mate van compactheid van de grond op zijn plaats te schatten door het aantal slagen te tellen dat nodig is om een standaard bemonsteringslepel 1′ (0,3 meter) te drijven met een gewicht van 140 pond (64 kilogram) dat 30″ (0,8 meter) valt.
Dynamisch sonderen (BS 1377 deel 9)
Deze test wordt uitgevoerd om de penetratieweerstand van grond te bepalen en bestaat uit het laten vallen van een hamer op een aambeeld over een afstand van 300 mm en met een snelheid van 20 tot 60 slagen per minuut.Het aambeeld is via stijve staven rechtstreeks verbonden met de sonde die op de lagen aan de basis van een gat rust.Slagen worden geteld en geregistreerd voor elke 100 mm penetratie.

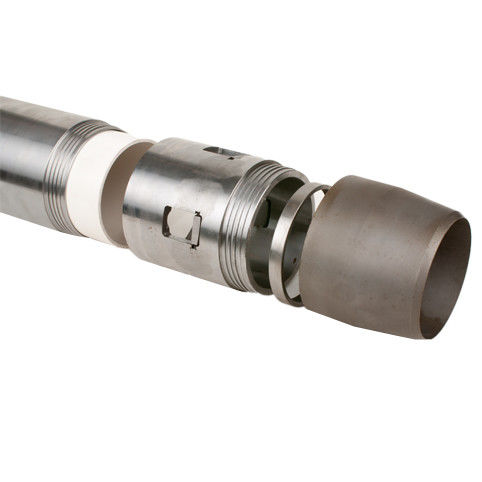

U100 bemonstering
Dit is een bemonsteringsmethode waarbij een bemonsteringsbuis in de grond wordt gedreven (meestal kleiachtig materiaal).Monsters worden in de buis vastgehouden door vingers aan de basis die grijpen wanneer de buis uit de basis van het gat wordt getild.Er zijn verschillende systemen van U100-samplers - U100 Standard System, U100 Plastic Liner System & U100 Thin Wall System.
