U100-samplers
De kwaliteitsklasse van het monster dat nodig is om te voldoen aan de testvereisten van de klant, moet de gebruikte monstercategorie bepalen” (BS5930:2015 Ch20.1).De verhouding tussen lengte en diameter moet kleiner zijn dan 1:20 om te voldoen.
De U100-serie bestaat uit verschillende componenten die, afhankelijk van hun selectie, monsters van klasse 1, 2 en 3 opleveren in overeenstemming met BS EN ISO 22475-1 en Eurocode 7.
In fijne bodems is ongestoorde bemonstering vaak uitvoerbaar met behulp van de volgende gereedschappen om monsters te kunnen nemen voor het testen van sterkte en stijfheid.
De drie soorten bemonsteringssystemen zijn als volgt:
1. U100 Standaardsysteem (OS-TK/W)
2. U100 Kunststof voeringsysteem (OS-TK/W)
3. U100T-systeem (OS-T/W)
Specificaties:
| Type | Maximale buitendiameter * | min.Binnendiameter* (mm) | Oppervlakte verhouding |
| Standaard Systeem | 118.6 | 104.4 | 29% |
| Kunststof voeringsysteem | 123,8 | 101.6 | 48% |
Toont 1 tot 2 van 2 records
* Afmetingen gemeten op de snijschoen
Zie het schema.

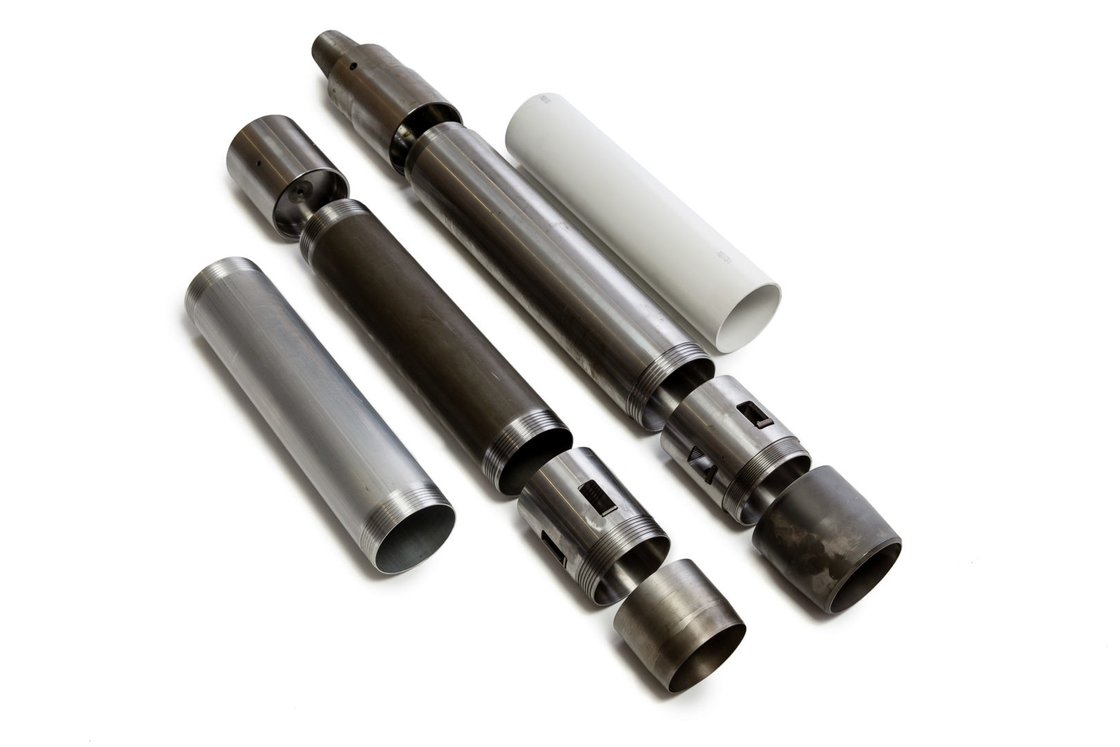

Standaard systeem:
1. Monsterbuis (gecadmeerd staal of aluminium).
2. Kernvanger (optioneel)
3. Snijschoen (effen of gekartelde rand)
Kunststof voeringsysteem
4. Stalen behuizingsbuis (omhullende plastic voering).
5. Kernvanger (optioneel)
6. Afstandsring
7. Snijschoen (effen of gekartelde rand)
