Omgekeerde Omloophamer
>
|
| Plaats van herkomst | China |
| Merknaam | ROSCHEN |
| Certificering | ISO |
| Modelnummer | MX5456 |

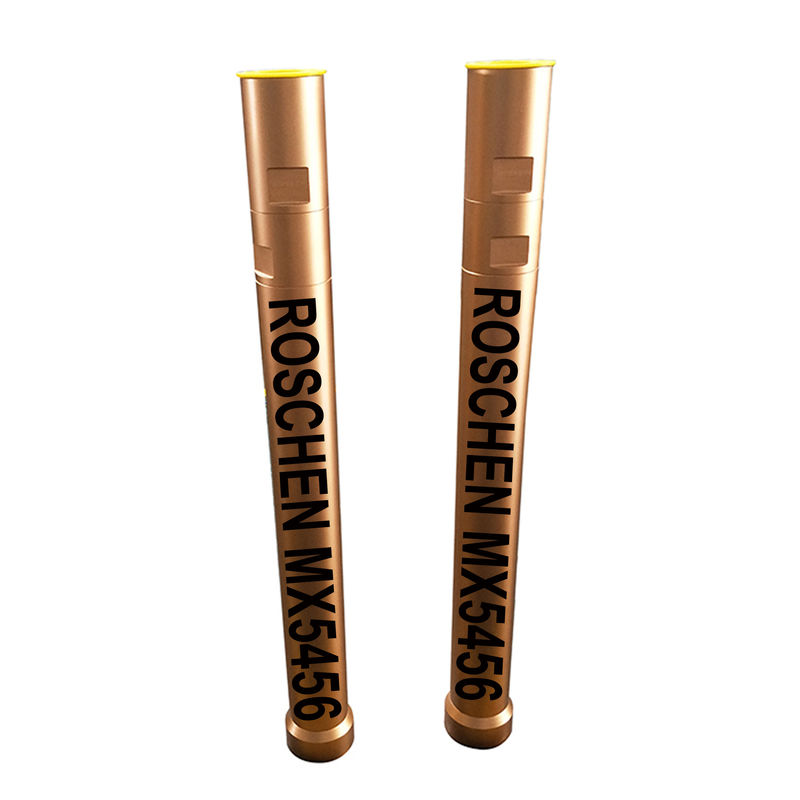

Roschen kan MX5456-serie RC Hammer maken, die een goede boor in goud hebben, mijnsite.
De Mincon Xploration (MX) 5456 is een hoogwaardige geologische bemonsteringstool die een probleemloze werking biedt in allerlei veeleisende omstandigheden vervaardigd door Roschen. Het levert superieure penetratiegraden ten opzichte van andere fabrikanten met extreem soepel boren en continue bemonstering. Zoals alle Roschen DTH-hamers onderhoudt de MX een uitstekende werkdruk gedurende een langere levensduur en over het algemeen is dit de tool die u nodig hebt om het maximale uit al uw apparatuur te halen. Roschen-producten worden allemaal in eigen huis vervaardigd en alle processen worden gecontroleerd door de ervaren engineeringafdeling van Roschen. Dit garandeert dat de kwaliteit die u "verwacht" altijd wordt geleverd.
Belangrijkste kenmerken en voordelen:
. Gepatenteerd montagesysteem voor vaste interne componenten.
. Een extreem stevige schacht met een korte lengte zorgt voor een grotere overdracht van energie tussen de zuiger en de beitel.
. Variabele klauwbuslengtes voor variërende booromstandigheden.
. Monstername buismonster.
. Speciaal warmtebehandelde monsterbuizen over superieure slijtvastheid ten opzichte van onze concurrenten.
. Boormaten met variabele monsterbuisjes geven de aannemer meer flexibiliteit bij het opzetten van zijn gereedschap.
. Geharde slijtbus voor optimale slijtvastheid, zelfs in de meest abrasieve omstandigheden.
. Multi-start-schroefdraad op achterhoofd en boorkop zorgt voor eenvoudig aan- en afkoppelen van de hamer.
. Metaalgespoten boorkopbus en slijtagemouwopties voor grotere slijtvastheid bij uitwendige circulatie.
. Alle kritieke interne componenten worden onderworpen aan een warmtebehandeling onder strikte controle om de levensduur van het gereedschap te maximaliseren.
. Eenvoudig onderhoud zonder speciale montage- of demontagegereedschappen.
| MX5456 RC Hammer technische gegevens | ||
| bestek | Metriek | keizerlijk |
| Buitendiameter van de hamer | 132mm | 5.2” |
| Hamerlengte (minder boorbeitel) | 1165mm | 45.9” |
| Steekspanner platte maat | 100mm | 4” |
| Type boortje schacht | MX5456 | |
| Backhead Thread | 4 1/2 "Metzke | |
| Boorgroottebereik | 137 mm - 146 mm | 5.4 "- 5.75" |
| Hamergewicht (minder bit) | 77 kg | 170 lbs |
| Maximum boorgewicht | 18.7 Kgs | 41.2 Lbs |
| Zuigergewicht | 19 Kgs | 41,9 Lb |
| Make-up Torque | 5288-7050 NM | 3900-5200 FT Lbs |
| Backhead Stand Off | 0.75mm | 0.030” |
| Aanbevolen minimumluchtpakket | 25.5m3 / min @ 24.1Bar | 900cfm @ 350psi |
Onderdelen lijst:
| Item | Onderdeel nr | Omschrijving |
| MX5456AS02 | MX5456 Hamer 4 1/2 "Metzke | |
| 1 | 1300-0850 | Interne borgring |
| 2 | MX5456AT11 | Adapterbuis 4.5 Metzke-pen |
| 3 | BS 228 | O-ring (x 2) |
| 4 | BS 040 | O Ring |
| 5 | MX5456SC01 | Airscreen |
| 6 | MX5456BH11 | Achterhoofd 4 ½ Metzke |
| 7 | 8406-0200-N8 | Terugslagklepafdichting |
| 8 | MX5456CV01 | Terugslagklep plunjer |
| 9 | MX5456SP01 | Terugslagklepveer |
| 10 | MX5456SM01 | Steel Make Up Ring |
| 11 | MX5456LR01 | Vergrendel ring |
| 12 | MX5456SS01 | spacer |
| 13 | MX5456ST01 | Sample Tube |
| MX5456ST03 | Sample Tube | |
| 14 | BS230 | O Ring |
| 15 | MX5456DR01 | Sample Tube Mount |
| 16 | BS228 | O Ring |
| 17 | BS237 | O-ring (x 2) |
| 18 | BS042 | O Ring |
| 19 | MX5456SR01 | Zitring |
| 20 | MX5456IC01 | Binnenste cilinder |
| 21 | MX5456PN01 | Zuiger |
| 22 | MX5456WS01 | Draag mouw |
| 23 | MX5456PR01 | Zuiger behouden ring |
| 24 | MX5456BB01 | Aligner lagerbus |
| 25 | N7-102-4 | O-ring (x 2) |
| 26 | 5456PIN | Bitbehoudpennen x 8 (set) |
| 27 | MX5456CK11 | klauwplaat |
Luchtdrukken worden gegeven voor compressoren die op afdichtingsniveau werken bij 20 ° C (68 ° F). Er moeten correcties worden aangebracht aan het feitelijke compressorvolume om rekening te houden met temperatuur, hoogte en relatieve vochtigheid.
DTH-hamers moeten een constante toevoer van de juiste rotsboorolie ontvangen om de interne componenten te beschermen en om een goede luchtafdichting tussen de loopvlakken van de hamer te bieden voor efficiënt boren. Roschen beveelt het gebruik van Roschen Losonsafe® Rock Drill Oil (RDO) aan om optimale prestaties te behouden en de levensduur van de interne componenten te verlengen. Het juiste olieverbruik is afhankelijk van het luchtvolume en de omstandigheden. Raadpleeg de smeerschema hieronder voor aanbevelingen. Bij boren onder natte omstandigheden moet de normale hoeveelheid worden verdubbeld. Er moet visueel bewijs zijn van olie rond de boorschacht en in de buisverbindingen bij het verwisselen van buizen.
Bij gebruik van petroleumgebaseerde rotsbooroliën is de aanbevolen kwaliteit olie afhankelijk van de omgevingstemperatuur en de werkdruk. Als vuistregel moet ISO 320-kwaliteit gesteenteboorolie waar mogelijk worden gebruikt, omdat de hamer een hoogfrequent gereedschap is. Wanneer de pomp de olie echter niet in koudere omstandigheden kan pompen, kan een lagere kwaliteit olie worden gebruikt volgens de grafiek. hieronder.
Boor bits
| Diameter | Gezichtstype | Onderdeel nummer | Omschrijving | No. x Button Dia (inch) | Boor gaten | Gewicht Ca. | ||||
| mm | duim | Buitenste | Gezicht | centrum | Kg. | Lbs. | ||||
| 137 | 5 3/8 | Concaaf | 5456137C10 | 5 3 / 8CC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37.5 |
| 137 | 5 3/8 | Harde formatie | 5456137H10 | 5 3 / 8HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
| 140 | 5 1/2 | Concaaf | 5456140C10 | 5 1 / 2CC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37.5 |
| 140 | 5 1/2 | Drop Center | 5456140D10 | 5 1 / 2DC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37.5 |
| 140 | 5 1/2 | Harde formatie | 5456140H10 | 5 1 / 2HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
| 143 | 5 5/8 | Drop Center | 5456143D10 | 5 5/8 "MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
| 143 | 5 5/8 | Harde formatie | 5456143H10 | 5 5/8 "MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
| 146 | 5 3/4 | Concaaf | 5456146C10 | 5 3 / 4CC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37.5 |
| 146 | 5 3/4 | Drop Center | 5456146D10 | 5 3/4 MX5456DC BIT | 8 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
| 146 | 5 3/4 | Harde formatie | 5456146H10 | 5 3 / 4HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37.5 |
| 152 | 6 | Harde formatie | 5456152H10 | 6 HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 18 | 39.7 |
| 165 | 6 1/2 | Drop Center | 5456165C01 | 6 1/2 MX5456 collaring-bit | 8 * 5/8 | 4 * 9/16 | 4 * 1/2 | 2 | 18 | 39.7 |
| 190 | 7 1/2 | Drop Center | 5456190C10 | 7 1/2 MX5456 collaring-bit | 16 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 20 | 44.1 |
| 200 | 8 | Drop Center | 5456200C10 | 8 "MX5456 collaring bit | 16 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 20 | 44.1 |
