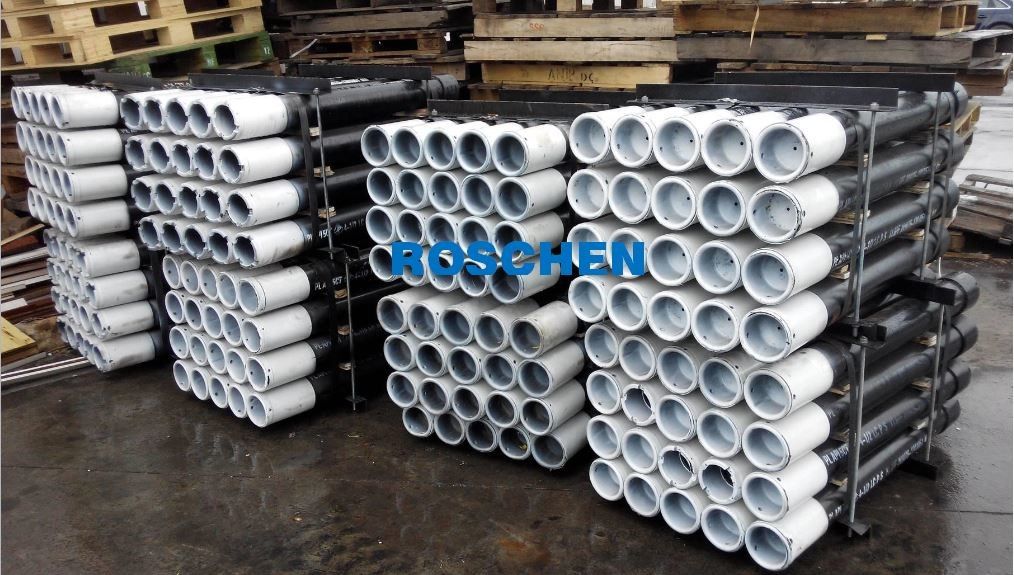

Omhulselpijp en Verstoord Buizenstelsel
Een omhulselpijp is zelden de productpijp, en eenvoudig gebruikt om te creëren droeg. Dit type van pijp wordt het meest meestal gebruikt om nutslijnen over korte afstanden te beschermen. De omhulselpijp kan in secties worden geïnstalleerd en dan gelast of samen onmiddellijk voorafgaand aan installatie worden ingepast.
De diameter van een omhulselpijp is gewoonlijk tussen 4 tot 55 duim in diameter, hoewel er succesvolle installaties van omhulselpijpen zo groot zoals 150 duim in diameter zijn geweest.
1.315“ X 1,80 lb/ft Multiseal ros-ps-8
| Specificatie |
|
| Nominaal Buizenstelsel OD |
1.315“ |
| Afwijkingsgrootte |
0,955“ |
| Staalkwaliteit |
L-80 |
| Nominaal Gewicht |
1.80lb/ft |
| Nominale Muurdikte |
0,133“ |
| Nominale identiteitskaart |
1.049“ |
| Verbindingslengte |
L.P.-lengte Speld
Pond-lengte Doos
Pond Minimum=LP-0.18“ |
| De verbinding compenseert Verlies |
2.23“ |
| Productiecriteria |
API 5CT |
| Buizenstelselcapaciteiten |
|
|
| De Sterkte van de lichaamsopbrengst |
40000lbs |
178kN |
| API Collapse |
14550 psi |
1003bar |
| Interne Opbrengst |
14160psi |
977bar |
| Gezamenlijke Sterkte |
45600lbs |
203kN |
| Verbindingsspecificatie |
| Verbinding |
Ros-ps-8 |
Compatibel systeem met |
1“ Hyd Cs |
| OD |
1.552“ |
Identiteitskaart |
0,970“ |
| Verbindingslengte |
2.4“ |
Minimum |
|
| 3.24“ |
Norm |
1 recut |
| 4.08“ |
Type - 2 |
recut 2 |
| 4.92“ |
Type 3 |
recut 3 |
| Minimum maak omhoog Torsie |
400 lb/ft |
540 N m |
|
| Optimaal maak omhoog Torsie |
450 lb/ft |
610 N m |
|
| Maximum maak omhoog Torsie |
500lb/ft |
680 N m |
|
| Verbinding Trekefficientcy |
114% |
Inspectiecriteria |
API5A5, API 5CT |
1.660“ Cs van X 3,02 lb/ft Hydril
| Specificatie |
|
|
| Nominaal Buizenstelsel OD |
1.66“ |
| Afwijkingsgrootte |
1.184“ |
| Staalkwaliteit |
L-80 |
| Nominaal Gewicht |
3.02 lb/ft |
| Nominale Muurdikte |
0,191“ |
| Nominale identiteitskaart |
1.278“ |
| Verbindingslengte |
|
| De verbinding compenseert Verlies |
2.22“ |
| Productiecriteria |
API 5CT |
| Buizenstelselcapaciteiten |
|
|
| De Sterkte van de lichaamsopbrengst |
71000 pond |
316kN |
| API Collapse |
16290 psi |
1123bar |
| Interne Opbrengst |
16110 psi |
1111 bar |
| Gezamenlijke Sterkte |
71000 pond |
kN 316 |
| Verbindingsspecificatie |
| Verbinding |
1 1/4“ Hydril-Cs |
Compatibel systeem met |
1.66“ ros-ps-8 |
| OD |
1.927“ |
Identiteitskaart |
1.218“ |
| Verbindingslengte |
|
Minimum |
|
| |
Norm |
1 recut |
| |
Type - 2 |
recut 2 |
| |
Type 3 |
recut 3 |
| Minimum maak omhoog Torsie |
600 lb/ft |
810 N m |
|
| Optimaal maak omhoog Torsie |
700 lb/ft |
946 N m |
|
| Maximum maak omhoog Torsie |
800lb/ft |
1081 N m |
|
| Verbinding Trekefficientcy |
100% |
Inspectiecriteria |
API 5A5, API 5CT |
1.900“ X 3,64 lb/ft ROS Multiseal ps-8
| Specificatie |
|
|
| Nominaal Buizenstelsel OD |
1.9“ |
| Afwijkingsgrootte |
1.286“ |
| Staalkwaliteit |
L-80 |
| Nominaal Gewicht |
3.64 lb/ft |
| Nominale Muurdikte |
0,2“ |
| Nominale identiteitskaart |
1.5“ |
| Verbindingslengte |
L.P.-lengte Speld
Pond-lengte Doos
Pond Minimum=LP-0.21“ |
| De verbinding compenseert Verlies |
2.23“ |
| Productiecriteria |
API 5CT |
| Buizenstelselcapaciteiten |
|
|
| De Sterkte van de lichaamsopbrengst |
85000 pond |
379kN |
| API Collapse |
15070 psi |
1039bar |
| Interne Opbrengst |
14740 psi |
1017 bar |
| Gezamenlijke Sterkte |
86000 pond |
kN 383 |
| Verbindingsspecificatie |
| Verbinding |
Ros-ps-8 |
Compatibel systeem met |
1 1/2“ Hyd Cs |
| OD |
2.162“ |
Identiteitskaart |
1.440“ |
| Verbindingslengte |
2.43“ |
Minimum |
|
| 3.27“ |
Norm |
1 recut |
| 4.11“ |
Type - 2 |
recut 2 |
| 4.95“ |
Type 3 |
recut 3 |
| Minimum maak omhoog Torsie |
800 lb/ft |
1085 N m |
|
| Optimaal maak omhoog Torsie |
900 lb/ft |
1220 N m |
|
| Maximum maak omhoog Torsie |
1000lb/ft |
1360 N m |
|
| Verbinding Trekefficientcy |
101% |
Inspectiecriteria |
API 5A5, API 5CT |
2.375“ X 5,95 lb/ft ROS Multiseal ps-6
| Specificatie |
|
|
| Nominaal Buizenstelsel OD |
2 3/8“ |
| Afwijkingsgrootte |
1.773“ |
| Staalkwaliteit |
P-110 |
| Nominaal Gewicht |
5.95 lb/ft |
| Nominale Muurdikte |
0,254“ |
| Nominale identiteitskaart |
1.867“ |
| Verbindingslengte |
L.P.-lengte Speld
Pond-lengte Doos
Pond Minimum=LP-0.24“ |
| De verbinding compenseert Verlies |
3.05“ |
| Productiecriteria |
API 5CT |
| Buizenstelselcapaciteiten |
|
|
| De Sterkte van de lichaamsopbrengst |
186000 pond |
828kN |
| API Collapse |
21010 psi |
1449bar |
| Interne Opbrengst |
20590 psi |
1420 bar |
| Gezamenlijke Sterkte |
202500 pond |
kN 902 |
| Verbindingsspecificatie |
| Verbinding |
Ros-ps-6 |
Compatibel systeem met |
2 3/8“ PH6
2 3/8“ RPS6
2 3/8“ BPS6
2 3/8“ heup-HD |
| OD |
2.906“ |
Identiteitskaart |
1.805“ |
| Verbindingslengte |
3.34“ |
Minimum |
|
| 4.44“ |
Norm |
1 recut |
| 5.53“ |
Type - 2 |
recut 2 |
| 6.62“ |
Type 3 |
recut 3 |
| Minimum maak omhoog Torsie |
800 lb/ft |
3660 N m |
|
| Optimaal maak omhoog Torsie |
900 lb/ft |
4120 N m |
|
| Maximum maak omhoog Torsie |
1000lb/ft |
4580 N m |
|
| Verbinding Trekefficientcy |
101% |
Inspectiecriteria |
API 5A5, API 5CT |
2.875“ X 8,70 lb/ft Hydril PSHW533
| Specificatie |
|
|
| Nominaal Buizenstelsel OD |
2 7/8“ |
| Afwijkingsgrootte |
2.165“ |
| Staalkwaliteit |
P-110 |
| Nominaal Gewicht |
8.7 lb/ft |
| Nominale Muurdikte |
0,308“ |
| Nominale identiteitskaart |
2.259“ |
| Verbindingslengte |
|
| De verbinding compenseert Verlies |
3.64“ |
| Productiecriteria |
API 5CT |
| Buizenstelselcapaciteiten |
|
|
| De Sterkte van de lichaamsopbrengst |
273000 pond |
1215kN |
| API Collapse |
21050 psi |
1450bar |
| Interne Opbrengst |
20620 psi |
1422 bar |
| Gezamenlijke Sterkte |
273000 pond |
kN 1215 |
| Verbindingsspecificatie |
| Verbinding |
2 7/8 PSHW533 |
Compatibel systeem met |
PSH503
PSH553
PSH563 |
| OD |
3.328“ |
Identiteitskaart |
2.209“ |
| Verbindingslengte |
|
Minimum |
|
| |
Norm |
1 recut |
| |
Type - 2 |
recut 2 |
| |
Type 3 |
recut 3 |
| Minimum maak omhoog Torsie |
2500 lb/ft |
3378 N m |
|
| Optimaal maak omhoog Torsie |
3000 lb/ft |
4054 N m |
|
| Maximum maak omhoog Torsie |
4400lb/ft |
12259 N m |
|
| Verbinding Trekefficientcy |
100% |
Inspectiecriteria |
API 5A5, API 5CT |
3.500“ X 12,95 lb/ft ROS Multiseal
| Specificatie |
|
|
| Nominaal Buizenstelsel OD |
3.50“ |
| Afwijkingsgrootte |
2.625“ |
| Staalkwaliteit |
C-95SS |
| Nominaal Gewicht |
12.95 lb/ft |
| Nominale Muurdikte |
0,375“ |
| Nominale identiteitskaart |
2.750“ |
| Verbindingslengte |
L.P.-lengte Speld
Pond-lengte Doos
Pond Minimum=LP-0.43“ |
| De verbinding compenseert Verlies |
3.35“ |
| Productiecriteria |
API 5CT |
| Buizenstelselcapaciteiten |
|
|
| De Sterkte van de lichaamsopbrengst |
349800 pond |
kN 1556 |
| API Collapse |
18180 psi |
1254 bar |
| Interne Opbrengst |
17810 psi |
1228 bar |
| Gezamenlijke Sterkte |
416260 pond |
kN 1852 |
| Verbindingsspecificatie |
| Verbinding |
ROS-Multiseal ps-6 |
Compatibel systeem met |
3 1/2 PH6
3 1/2 rts-6
3 1/2 bts-6
3 1/2 klap-HD |
| OD |
4.313“ |
Identiteitskaart |
2.687“ |
| Verbindingslengte |
3.77“ |
Minimum |
|
| 5.03“ |
Norm |
1 recut |
| 6.28“ |
Type - 2 |
recut 2 |
| 7.54“ |
Type 3 |
recut 3 |
| Minimum maak omhoog Torsie |
6400 lb/ft |
8680 N m |
|
| Optimaal maak omhoog Torsie |
7200 lb/ft |
9760 N m |
|
| Maximum maak omhoog Torsie |
8000lb/ft |
10850 N m |
|
| Verbinding Trekefficientcy |
119% |
Inspectiecriteria |
API 5A5, API 5CT |
Het verstoorde Buizenstelsel is een lange buizenstelselverbinding die in een put geïnstalleerd is om de extractie van olie en gas te vergemakkelijken. Het doet dienst als een buis, waardoor de geproduceerde die vloeistoffen of het gas van de bodem aan de oppervlakte worden overgebracht worden. De buizenstelselverbinding is vrij één enkele lengtepijp die in lengte overal van 25 tot 30 voet kan variëren. Deze ideale lengte staat gemakkelijke productie toe aangezien de buizenstelselverbinding met draden aan beide kanten wordt gepast en door een put van om het even welke diepte kan afnemen. Als het meeste buizenstelselmateriaal, worden de buizenstelselverbindingen ontworpen om bepaald aan te passen goed typen, gebaseerd op de ondergrondse voorwaarden en de vloeistoffen.
