onderaan de gatenhamer
>
|
| Plaats van herkomst | Duitsland, China |
| Merknaam | ROSCHEN |
| Certificering | ISO |
| Modelnummer | QL50 55 |
Secoroc QLX 50/55 onderaan de Gatenhamer
Secoroc QLX 50/55 onderaan de Gatenhamer met Hoge Prestatiesdth Hamer voor Amerika onderaan de Gatenboring
Secoroc QLX 50/55 onderaan HolHammer met Hoge Prestatiesdth Hamer voor Amerika onderaan de Gatenboring
QLX 50/55 - Recentst in Hoge Prestatiesdth Hamers
Secorocqlx 50/55 hamer bij Roschen en Atlas Copco Secoroc, houden wij zoekend nieuwe manieren om de productiviteit van onze klanten te verbeteren. Daarom hebben wij het beste van het QL-ontwerp genomen, in een paar nieuwe ideeën, geworpen en Secoroc QLX 50 en QLX 55 onderaan de gatenhamers gecreeerd.
QLX 50 en QLX 55 zijn hoofdzakelijk diep gatenhamers, maar ook hoge prestatieshamers voor andere toepassingen gebleken te zijn.
Deze nieuwe 5“ hamers bieden 20% meer globale prestaties aan dan de QL-hamers en de betere water-logged diep gat het boren capaciteit dan zijn voorganger, de TD 50 hamer. Zij zijn benchmarks met het hoogste tarief van penetratie (ROP) en betrouwbaarheid die een besnoeiing boven de rest zijn, dankzij oplossingen zoals de nieuwe e-uitrusting die onderhouden sneller maken gemakkelijker en uit te voeren. QLX 55 heeft het dikkere op zwaar werk berekende (HD)-insluiten voor langere levensduur wanneer het boren in schurende rotsvormingen.
QLX 50 en QLX 55 zijn stringent gebied geweest in de V.S. en Zweden voorafgaand aan lancering wordt getest die. Zij zijn opmerkelijk in waterput, geothermische boring, en andere toepassingen dankzij de Lucht Uitgezochte eigenschap gebleken die QLX toelaat om een verscheidenheid van luchtpakketten aan te passen terwijl het gebruiken van de bovenmatige lucht voor hamermacht.

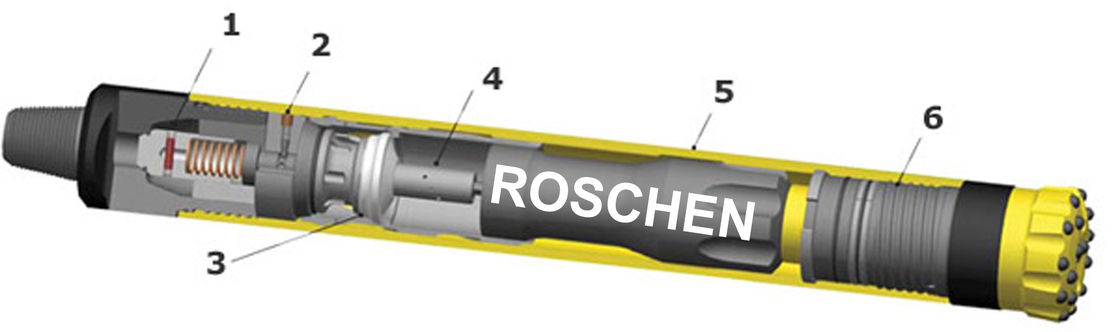

| De Hamerspecificaties van QLX 50/55 DTH | |
| 1 | Gebied-bewezen controlesysteem. |
| 2 | Robuust klinksysteem. |
| 3 | De bewezen cyclus van de Spectaculaire vooruitganglucht verstrekt „macht“ voor 80% van zuiger onderaan slag. |
| 4 | Staat het lucht Uitgezochte systeem verkiesbare timing toe om hamerprestaties te maximaliseren om luchtpakket aan te passen. |
| 5 | Omkeerbaar omhulsel om slijtage te maximaliseren. |
| 6 | Industrie die QL-stijlsteel leiden. |
| Algemene Specificaties | QLX 50 | QLX 55 | Luchtconsumptie en Effectfrequentie (met uitgezochte Lucht op gebrek die 2 plaatsen) | |||
| Verbindingsdraad | 3 1/2“ API Reg. Speld | Luchtdruk | scfm | bpm ** | ||
| Beetjesteel | QL 50 | 100 psi | 155 | 1305 | ||
| Buitendiameter | 4.8“ | 5.08“ | 150 psi | 257 | 1426 | |
| De lengte w/o beet schouder aan schouder | 41.76“ | 41.76“ | 200 psi | 374 | 1547 | |
| Gewichtsw/o beetje | 153,0 pond. | 178,0 pond. | 250 psi | 508 | 1668 | |
| Backhead over vlakten | 3.7“/4“ | 3.7“/4“ | 300 psi | 657 | 1788 | |
| Geadviseerde minimumbeetjegrootte | 5.25“ | 5.5“ | 350 psi | 822 | 1909 | |
| Geadviseerde maximumbeetjegrootte | 6“ | 6“ | 400 psi* | 961 | 2029 | |
| Droeg | 3.95“ | 3.95“ | 450 psi* | 1109 | 2114 | |
| Zuigergewicht | 33,0 pond. | 33,0 pond. | 500 psi* | 1258 | 2270 | |
| Slag | 3.75“ | 3.75“ | *Estimated waarde | |||
| Maximumdrukverschil | 500 psig | 500 psig | ** Slagen per minuut | |||
| Samenstellingstorsie | 5000 ft-lb. | 5000 ft-lb. | ||||
| Operationele Specificaties | |
| Voerkracht | 1500 - 2000 pond. |
| Omwentelingssnelheid | 50 - 80 t/min |
| Ref. | Deel | Ref. | Deel | |
| 1 | Uitlaatbuis | 13 | O-ring* | |
| 2 | Klem voor QLX 50/voor QLX 55 | 14 | Compressiekegel | |
| 3 | De assemblage van de beetje behoudende ring | 15 | Luchtverdeler | |
| 4 | O-ring* (beetjepal) | 16 | Stop, uitgezochte gidsstroom | |
| 5 | O-ring* (beetjelager) | 17 | Klinkassemblage | |
| 6 | Beetjelager | 17a | Plunger* | |
| 7 | Slotring | 17b | Duiker spring* | |
| 8 | Omhulsel voor QLX 50/voor QLX 55 | 17c | Duikerspal plug* | |
| 9 | Zuiger | 18 | De lente van de controleklep | |
| 10 | Verbinding - de zuigerstaart droeg | 19 | Controleklep | |
| 11 | Binnencilinder | 20 | O-ring* (controleklep) | |
| 12 | Klepassemblage | 21 | Het vaste lichaam van de vernauwingsstop | |
| 12a | O-ring* | 22 | O-ring* | |
| 12b | O-ring* | 23 | Backheadassemblage voor QLX 50/voor QLX 55 | |
| afzonderlijk verkochte *Not | ||||
| ** Punt 21 - Vernauwingsstop 1/4“ en vernauwingsstop 1/8“ kunnen worden gebruikt om meer lucht te mijden om druk te verminderen en/of in bewaring gevende snelheid te verhogen. | ||||
| Slijtagegrenzen | Hamers en Uitrustingen | |||
| Klem | Min. lengte | 1.85“ | QLX 50 voltooit, 3 1/2“ API Reg. Speld | |
| Het insluiten omgekeerde QLX 50 | Min. OD | 4.65“ | QLX 55 voltooit, 3 1/2“ API Reg. Speld | |
| Het insluiten omgekeerde QLX 55 | Min. OD | 4.84“ | E-uitrusting QLX 50, 3 1/2“ API Reg. Speld | |
| Het insluiten verwerpt QLX 50/55 | Min. OD | 4.38“ | E-uitrusting QLX 55, 3 1/2“ API Reg. Speld | |
| Beetjelager | Max. identiteitskaart | 3.019“ | De O-ringsuitrusting omvat punten 2x4, 1x5, 1x22 | |
| Zuiger/Omhulselontruiming | Max. | 0,01“ | ||
| Zuiger/Binnencilinderontruiming | Max. | 0,009“ | De duurzaamheidsuitrusting omvat O-ringsuitrusting en punten 10, 12, 2x13, 20 | |
| Het uitsteeksel van de uitlaatbuis | Max. | 2.07“ | ||
| De Beetjesspecificaties van ROSCHEN DTH | ||||
| Hamergrootte | Beetjesdiameter | Steel | ROSCHEN-CODE | |
| Metrisch | Duim | |||
| 1“ | 64mm70mm | 2 1/2“ - 2 3/4“ | BR1 | ROS 11 |
| 2“ | 70mm95mm | 2 3/4“ - 3 3/4“ | MACH20/BR2 | ROS 22 |
| 3“ | 90mm102mm | 3 1/2“ - 4“ | COP32/COP34/MACH303 | ROS 32 |
| M30/DHD3.5/BR3 | ROS 34 | |||
| 4“ | 105mm152mm | 4 1/8“ - 6“ | COP44/DHD340/MACH44 | ROS 42 |
| SD4/M40/QL40 | ROS 44 | |||
| 5“ | 133mm165mm | 5 1/4“ - 6 1/2“ | COP54/DHD350R/MACH50 | ROS 52 |
| SD5/M50/QL50/BR5 | ROS 54 | |||
| 6“ | 152mm254mm | 4 1/8“ - 10“ | COP64/DHD360/SD6 | ROS 62 |
| M60/QL60/Bulroc BR6 | ROS 64 | |||
| 8“ | 203mm330mm | 8“ - 13“ | COP84/DHD380/SD8 | ROS 82 |
| QL80/M80/M85 | ROS 84 | |||
| 10“ | 254mm380mm | 10“ - 15“ | SD10 | ROS 100 |
| NUMA100 | ||||
| 12“ | 305mm508mm | 12“ - 20“ | DHD1120/SD12 | ROS 120 |
| NUMA120/NUMA125 | ||||
| Nota's: Om het even welke speciale grootte van DTH-beetjes zal door verzoeken beschikbaar zijn. | ||||
| Metzke, Remet-draad is beschikbaar! | ||||
| De Hamersspecificaties van ROSCHEN DTH | |||||||
| Hamergrootte | Beetjesteel | ROSCHEN-Code | Verbindingsdraad | Geschikt beetje | Werkdruk | Luchtconsumptie | |
| 2“ | BR2 | ROS 11 ROS 22 | RD50 doos | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
| 1.0Mpa | 4m3/min | ||||||
| 1.4Mpa | 5m3/min | ||||||
| 3“ | DHD3.5 | ROS 32 | API 2 3/8“ Reg. | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
| COP32/COP34 | |||||||
| M30 | 1.5Mpa | 9m3/min | |||||
| 4“ | DHD340 | ROS 34 | API 2 3/8“ Reg. | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
| COP44 | |||||||
| QL40 | |||||||
| SD4 | 1.8Mpa | 10m3/min | |||||
| M40 | 2.4Mpa | 15m3/min | |||||
| 5“ | DHD350 | ROS 52 ROS 54 | API 2 3/8 " Reg/API 3 1/2“ Reg. | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
| COP54 | |||||||
| QL50 | |||||||
| SD5 | 1.8Mpa | 15m3/min | |||||
| M50 | 2.4Mpa | 23m3/min | |||||
| 6“ | DHD360 | ROS 62 ROS 64 | API 3 1/2“ Reg. | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
| COP64 | |||||||
| QL60 | |||||||
| SD6 | 1.8Mpa | 20m3/min | |||||
| M60 | 2.4Mpa | 28.5m3/min | |||||
| 8“ | DHD380 | ROS 82 ROS 84 | API 4 1/2“ Reg. | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
| COP84 | |||||||
| QL80 | 1.8Mpa | 26m3/min | |||||
| SD8 | 2.4Mpa | 34m3/min | |||||
| M80/M85 | |||||||
| 10“ | SD10 | ROS 100 | API 6 5/8“ Reg. | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
| Numa100 | 1.8Mpa | 40m3/min | |||||
| ROS 100 | 2.4Mpa | 55m3/min | |||||
| 12“ | DHD1120 | ROS 120 | API 6 5/8“ Reg. | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
| SD12 | 1.8Mpa | 56m3/min | |||||
| Numa120 | 2.4Mpa | 78m3/min | |||||
| Nota's: Om het even welke speciale grootte van DTH-beetjes zal door verzoeken beschikbaar zijn. | |||||||
| Metzke, Remet-draad is beschikbaar! | |||||||
