De Hamer van QL4A DTH (QL40)
QL40 onderaan de Gatenhamer

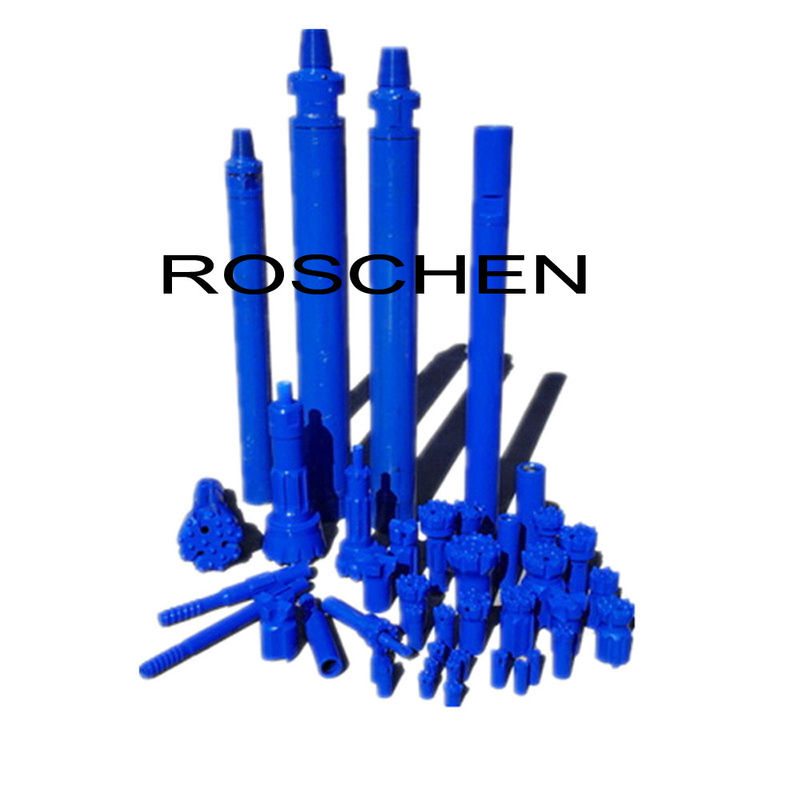

De Hamer QL40 van QL4A DTH onderaan de Gatenhamer in de Zachte Vormingen die van het Grondzandsteen wordt gebruikt
| Basisinformatie | |
| Modelleer nr.: | QL40 |
| Mijnbouwvoorwerp: | Mijnbouw |
| Oorsprong: | Duitsland China |
| Type: | Boringsmachine |
| Handelsmerk: | ROSCHEN |
| HS Code: | 84123100 |
| Mijnbouwvoorwerp | Mijnbouw, Ertsmachines, Steengroeve |
| Gebruik | Gebruik samen met DTH-Knoopbeetjes |
| Toepassing | DTH-Boring. Mijnbouw, Steengroeve |
| Boordiameter | 65305mm |
| Vervoerpakket | Vouw houten Doos |
Productomschrijving:
Het is een soort de hoge Hamer van de luchtdruk DTH zonder footvalve, ons nieuwste ontwerp. Het is ook één van de meest geavanceerde DTH-Hamers in de wereld.
Eigenschappen:
1. Uit het probleem van de breuk van de voetklep en uitbreiding en samentrekking.
2. Lager energieverbruik en hogere effectfrequentie. De het boren snelheid is 15%-30% hoger dan met voetklep.
3. Eenvoudige structuur, betrouwbare delen, onderhoud met lange levensuur, gemakkelijk en goedkoop.
4. Lager lucht en olieverbruik. Het olieverbruik is over 10% lager dan met voetklep.
Technische Parameters van QL 40 onderaan de Gatenhamers:
| Lengte (sluit beetje uit) | Gewicht (sluit beetje uit) | Uitwendige diameter | Beetjesteel | Gatenwaaier | Verbindingsdraad | |
| 1070 mm | 40,00 kg | Φ99 mm | QL40 | Φ110mm ~ Φ135mm | API 2 3/8“ Reg. | |
| Werkdruk | Effecttarief bij 0,5 MPa | Geadviseerde Roterende Snelheid | Luchtconsumptie | |||
| 1.0 MPa | 1.8 MPa | 2.4 MPa | ||||
| 1.0 ~ 2,5 MPa | 30 Herz | 25 ~ 40 t/min | 5 m ³ /min | 9 m ³ /min | 14 m ³ /min | |
| DTH-hamersspecificaties | |||||||
| Hamergrootte | Beetjesteel | ROSCHEN-Code | Verbindingsdraad | Geschikt beetje | Werkdruk | Luchtconsumptie | |
| 2“ | BR2 | ROS 11 ROS 22 | RD50 doos | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
| 1.0Mpa | 4m3/min | ||||||
| 1.4Mpa | 5m3/min | ||||||
| 3“ | DHD3.5 | ROS 32 | API 2 3/8“ Reg. | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
| COP32/COP34 | |||||||
| M30 | 1.5Mpa | 9m3/min | |||||
| 4“ | DHD340 | ROS 34 | API 2 3/8“ Reg. | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
| COP44 | |||||||
| QL40 | |||||||
| SD4 | 1.8Mpa | 10m3/min | |||||
| M40 | 2.4Mpa | 15m3/min | |||||
| 5“ | DHD350 | ROS 52 ROS 54 | API 2 3/8 " Reg/API 3 1/2“ Reg. | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
| COP54 | |||||||
| QL50 | |||||||
| SD5 | 1.8Mpa | 15m3/min | |||||
| M50 | 2.4Mpa | 23m3/min | |||||
| 6“ | DHD360 | ROS 62 ROS 64 | API 3 1/2“ Reg. | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
| COP64 | |||||||
| QL60 | |||||||
| SD6 | 1.8Mpa | 20m3/min | |||||
| M60 | 2.4Mpa | 28.5m3/min | |||||
| 8“ | DHD380 | ROS 82 ROS 84 | API 4 1/2“ Reg. | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
| COP84 | |||||||
| QL80 | 1.8Mpa | 26m3/min | |||||
| SD8 | 2.4Mpa | 34m3/min | |||||
| 10“ | SD10 | ROS 100 | API 6 5/8“ Reg. | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
| Numa100 | 1.8Mpa | 40m3/min | |||||
| ROS 100 | 2.4Mpa | 55m3/min | |||||
| 12“ | DHD1120 | ROS 120 | API 6 5/8“ Reg. | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
| SD12 | 1.8Mpa | 56m3/min | |||||
| Numa120 | 2.4Mpa | 78m3/min | |||||
| Nota's: Metzke, Remet-draad is beschikbaar! | |||||||
