Geotechnische Boor Ondergrondse die de Boorinstallatie van Copco van de Materiaalatlas voor Ondergrondse Boring wordt gebruikt

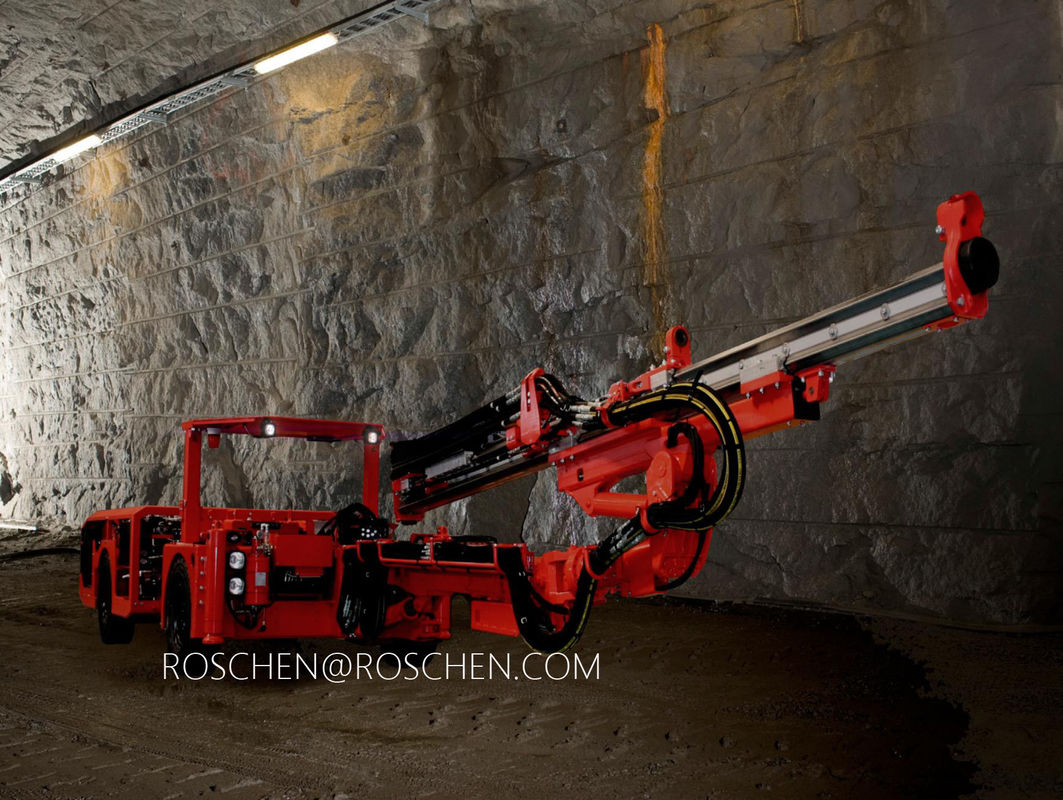

De Installatie van de Roschenboor is lage elektro hydraulische die de boringsmachine van de profiel één enkele boom wordt ontworpen om in uitgravingen met vrije hoogte zo te werken laag zoals 1,7 m.
De robuuste universele boom heeft een grote optimale gestalte gegeven dekking, een omwenteling 360° en een volledig automatisch parallellisme voor snelle en gemakkelijke gezichtsboring. De boom kan ook voor crosscutting worden gebruikt, wordt de slanglay-out specifiek ontworpen om bescherming in lage rubrieken te maximaliseren. De uitzonderlijke de vormlay-out wordt van „V“ ontworpen voor goed zicht en saldo, verzekert dit en de krachtige vier-wheeldrive gearticuleerde drager snel en brandkast manoeuvrerend zelfs in lage vrije hoogtevoorwaarden.
Het hoge prestaties boorsysteem staat hoge het boren prestaties met de goede economie van het boorstaal en hoge machinebetrouwbaarheid toe.
Het exploitantmilieu en de toegevoegde automatische functies staan de exploitant toe om zich op brandkast, snel en nauwkeurige boring te concentreren.
Alle de dienstpunten zijn goed beschermd maar gemakkelijk toegang te hebben tot.
Technische Parameters:
| HYDRAULISCHE ROTSboor |
| Rotsboor |
HLX5 |
| Percussiemacht |
20 kW |
| Percussiedruk |
Max. 220 bar |
| Percussietarief |
67 Herz |
| Omwentelingssnelheid |
Max. 250 t/min (met OMS80) |
| Omwentelingstorsie |
400 NM (met OMS80) |
| Gatengrootte die (afdrijven |
43 - 64 mm |
1.7 - 2,5 binnen |
| Gatengrootte (besnoeiingsgat) |
76 -127 mm |
2.9 - 5 binnen |
| Geadviseerde Staaf |
|
T38 - R32 |
| |
|
T38 - alpha- 330 |
| |
|
T38 - R35 |
| Steeladapter |
|
T38 (mannetje) |
| Gewicht |
210 kg |
462,9 pond |
| Lengte |
955 mm |
37,6 binnen |
| Profielhoogte |
87 mm |
3,4 binnen |
| Het apparaat van de steelsmering |
Lucht/oliemist, kvl10-1 |
| De compressor van de steelsmering |
CT10, 1m3/min (7bar) |
| Luchtconsumptie |
250 - 350 l/min. |
| Olieverbruik |
180 - 250 g/h |
| BOOM |
|
|
| Boom |
B26xl-F |
| Boom* |
B26S-NV, B26XL-NV |
| Parallelle dekking |
35 m2 |
376,74 ft2 |
| Parallellisme |
Automatische hydraulisch |
| Boomuitbreiding |
1700 mm |
66,92 binnen |
| Netto boomgewicht, |
2100 kg |
4630 pond |
| Roll-over hoek |
360º |
| VOER |
|
|
| Voer |
TF500-12 |
| Voerkracht |
Max. kN 25 |
| Voeruitbreiding |
1600 mm |
5,24 voet |
| TF Voer lengths* |
4256, 4864 mm |
14, 16 voet |
| Telescopische feed* |
TFX6/12. 8/14 |
| VOERafmetingen |
| Voer TF500 |
Totale Lengte |
Gatenlengte |
Staaflengte |
Netto Gewicht |
| 12 voet |
5270 mm |
3440 mm |
3700 mm |
500 kg |
| |
207,4 binnen |
135,4 binnen |
145,6 binnen |
1102 pond |
| 14 voet |
5880 mm |
4050 mm |
4305 mm |
530 kg |
| |
231,4 binnen |
159,4 binnen |
169,4 binnen |
1168 pond |
| 16 voet |
6490 mm |
4660 mm |
4915 mm |
560 kg |
| |
255,5 binnen |
183,4 binnen |
193,5 binnen |
1234 pond |
