Gardner-Denver Universele Jumbo Tweelingboomboor

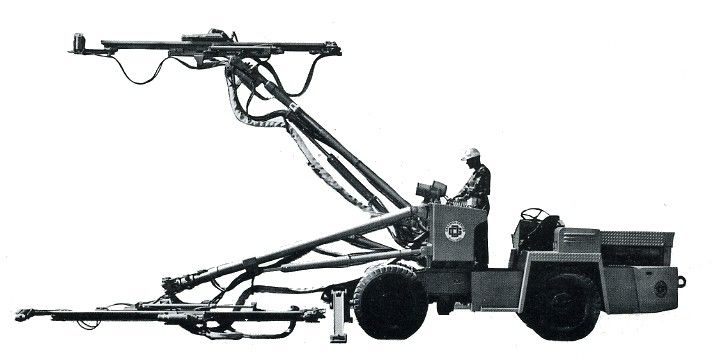

Gardner-Denver de Universele Jumbo Tweelinginstallatie van de Boomboor voor het boren van parallelle gaten
Gardner-Denver de Universele Jumbo Tweelinginstallatie van de Boomboor voor het boren van parallelle gaten
Veelzijdigheid
De jumbo gardner-Denver is een multifunctionele machine, en is niet beperkt tot slechts één functie, zoals het boren van parallelle gaten. Het algemene begrip, zoals de naam impliceert, boort brandwondbesnoeiingen, v-Besnoeiingen, dwarsbesnoeiingen, terrassen, rots-bout gaten, enz.
Ruwheid
Het op zwaar werk berekende landingsgestel kenmerkt een ééndelig stijf structureel kader, op zwaar werk berekende planetarische assen, lage druk brede banden.
Manoeuvreerbaarheid
Een hoogst efficiënte die stuurbekrachtiging met korte wielbasis wordt gecombineerd, vermindert de draaistraal tot een minimum. Automobieltypeleiding die de Jumbo aan tram dicht bij de muur toestaat, zonder vrees om „kant“ zoals in het geval van gearticuleerde leiding te sluiten. De compactheid, het lage profiel en eigenschap van de exploitant de zijplaatsing laten de machine toe om rubrieken zo te bespreken klein zoals 10 ' (3,05 m) de hoogte brede van x 9 ' (2,7 m).
Hoogst mobiel, hoogst flexibel, gebruikt de Universele Jumbo het bouwsteenontwerp om u de combinatie componenten en opties te geven u wilt. En aangezien de voorwaarden en de taken zo kunnen de Jumbo veranderen.
Dit basisboorvervoer kan aan een aantal mijnbouwtaken worden gezet door diverse combinaties gebouwde „bouwsteen“ componenten te assembleren.
DE AFMETINGEN VAN GEWICHTEN● SPECIFICATIES ●
Standaard Universele Jumbocomponentenlijst:
1. Op zwaar werk berekend Landingsgestel
2. Controleconsole en Compenseren
3. Hydraulische Kraanbalken
4. De model Hydraulische Pomp van JHPU
5. Model 1028560 Verre Boorcontroles
6. Model 154200 het Reservoir van het de Oliesmeermiddel van de 10 Gallonrots
7. Boormateriaal
Twee modelleren JTI-rota-Bomen:
1. Twee modelleren DPT Instelmechanismen, 5 ' voeruitbreiding
2. Twee modelleren 2MSM120R-Voer
3. Twee modelleren PR55-Boren
Ontwerpeigenschappen en Specificaties:
1. aandrijving met 4 wielen.
2. Stuurbekrachtiging.
3. Machtsremmen.
4. Deutz Modelf620912 W Lucht Gekoelde Dieselmotor.
5. 4 snelheids voorwaartse/omgekeerde transmissie met facultatieve snelheidswaaiers.
6. Boorschijnwerpers in trillings bestand inrichtingen.
7. Drager tramming lichten.
8. De console van de exploitant met kleppen voor geschikte verrichting worden gegroepeerd die.
9. Schommeling-uit steunen van de type de hydraulische klep voor toegang tot montage.
10.Side plaatsing.
11. Keus van waterpartij of oxy-katalysator, goedgekeurde U.S.B.M.
12. Roterende luchtkleppen voor nauwkeurige regelgeving en throttling van voer en boor.
13. Druk geregelde voerkleppen voor variërende grondvoorwaarden.
14. Lucht en hydraulische drukmaten met beschermende dekking.
15. 15:00 x 22,5 HRL-Banden
16 de smeerolietank. van de 10 gallon (37,8 lit) capaciteit, met individuele regelgeving van oliestroom aan boren, voer en luchtmotoren
17. Hydraulische Kraanbalken
18. Hydraulische macht altijd beschikbaar bij dieselmotor of externe luchtlevering.
19. Maximumsnelheid 4,2 MIJL/UUR (7,4 km/hr.).
20. Klasseerbaarheid - 35%.
21. Benaderend werkend gewicht - 32.000 pond. (14.500 kg.).
JT144/DPT
Boom en Instelmechanismecombinatie
Technische Parameters:
1. Jti-DPT de Boom en de Instelmechanismecombinatie zijn een broodje-over--type Boom voor volledige gezichtsdekking
2. 360º het omvergooienvermogen; het patroon van de volledig-cirkeldekking; elimineert blinde vlekken
3. De omwenteling in beide richtingen laat de slanguitrusting toe om duidelijk worden gehouden van schade of het verdraaien
4. Het omvergooien bereikt de lagere teengaten bij de bodem van het tunnelgezicht
5. Het volledig ingesloten omwentelingsmechanisme puin verhindert de Boom te blokkeren
6. Een brede WAAIER van het boren van componenten, voer, en boren kan op de Boom worden opgezet; keus van juiste of linkersteun; verticale of horizontale steun
7. Hydraulisch gewerkt, gemakkelijk gecontroleerd; voor vlug en POSITIEF die alle cilinders plaatsen omvat checkvalves om de boom in vastgestelde positie in het geval van machtsverlies of hydraulische vloeibare lekkage TE SLUITEN
8. Het boorinstelmechanisme kan uit de boom worden VERWIJDERD; de vervanging door voorraadeenheden vermindert dure onderbreking en staat onderhoudsprogramma's bij
9. Stijve bouw; verstrekt een STIJVE steun voor voer en boorcomponenten; NAUWKEURIGE boring; vermindert slijtage; zet langer voer en grotere boren op
10. Eenvoudig onderhoud; alle wartelverbindingen zijn gemakkelijk gesmeerd of VERVANGBAAR; verzeker maximumlevensduur van belangrijke componenten
11. Veelvoudige Bomen; verscheidene eenheden kunnen op één enkele jumboinstallatie worden gecombineerd om een MAXIMUMdekkingspatroon te verstrekken.
De boom van JTI 144 en DPT Instelmechanisme als capaciteiten die van een het resultaat inthese maximum algemene materiaal van de combinatieeenheid wordt gebruikt.
Het Punt van de boomspil in het vooraanzicht van de steun - de steun wordt getoond als seenfrom boorgezicht bekijkend de basis van de Boom.
Jti-DPT Dekkingspatroon zoals die van de basis van de Boom wordt gezien die het thedrilling van gezicht bekijken. Dit dekkingspatroon toont maximum parallel-gat die withan aluminiumshell schroefvoer en een standaarddrifterboor boren. (Elke vierkant = 1foot of 305 mm)
| LIJST VAN GEWICHTEN | |||
| JTI-Boom & DPT Instelmechanisme zonder een Voeruitbreiding | JTI-Boom & DPT Instelmechanisme met het Voeruitbreiding een van 2 voet (.61 m) | JTI-Boom & DPT Instelmechanisme met het Voeruitbreiding een van 3 voet (.91 m) | JTI-Boom & DPT Instelmechanisme met het Voeruitbreiding een van 5 voet (1,5 m) |
| 2207 pond | 2185 pond | 2283 pond | 2305 pond |
| 1001 kg | 991 kg | 1036 kg | 1046 kg |
2MSB REEKS
Schroefvoer
voor Ondergrondse Jumbo's
Booreigenschappen:
Ruwe Bouw
Het sterke, buitengewoon hoge Web, de breed-maniergids Shell en 1-1/2 P.K. In-Line Motor verstrekken betrouwbare shell Met hoge weerstand, lichtgewicht van het de dienst… aluminium.
Afstandsbedieningen of de Integrale Optie van de Controleklep
De radiale Motor van het zuigervoer verstrekt een zeer nauwkeurig gecontroleerde voerdruk. Kies de afstandsbedieningstijl of het integrale van het controleklep en Handvat recht op de Motor. De snelle snelheid van de Boorterugkeer in omgekeerde controle.
Eis de Lengten van de Boorreis
Volledige waaier van SHELL-en-Schroeflengten om de nauwkeurige nodig Boorreis voor elke het boren verrichting te verstrekken.
Laag Onderhoud
Verstrekt door Gardner-Denver kwaliteitsontwerp in alle Lagers, Verbindingen, Bumpers, en Bevestigingsmiddelen plus ingebouwde de oliekamer van de toestelsmering.
Brede Waaier van Modulair Boormateriaal gardner-Denver:
1. De Schroefvoer en Motor van aluminiumshell
2. Machtscentralisators
3. Brede waaier van Boormodellen
4. Het sectionele materiaal van de Boorstaaf in vele grootte
5. Integrale één-pas Boorstaven
6. De veelzijdige eenheden van de Afstandsbedieningklep
7. De geautomatiseerde Controles van de drukknop boorcyclus
8. Allerlei Instelmechanismen, Bomen, en opzettende systemen
Technische Parameters:
| 2MSB de reeksen MODELLEREN GEEN 2MSB144 | L | T | Gewicht van het Opzetten | In dozen gedane het Verschepen Dimensies | In dozen gedaan het Verschepen Gewicht | |||||
| Lengte over alles slechts het Opzetten | Typische Reislengte | |||||||||
| U.S. Duim | Metrisch mm | U.S. Duim | Metrisch mm | U.S. Pond. | Metrisch kg | U.S. Duim | Metrisch mm | U.S. Pond. | Metrisch kg | |
| 183 | 4648 | 145 | 3683 | 328 | 148.8 | 14x17x193 | 356x432x4902 | 485 | 220 | |
Oppervlakteboor:
1. Plastic Waterbuis
2. Nonstellitedmanieren
3. Gesloten Klembeëindigen
Eigenschappen:
1. De Motor van de omwentelingslucht met 10-1 toestelvermindering, Boxtorsie 250 voet pond.
2. Wrijving Vrije Lagers
3. Omkeerbare bronsklem
4. Positief Onder druk gezet Klembeëindigen
5. Vervangbare Manieren
6. De integraal dempt
7. Zijuitlaat of vervanging
Hoogste-onderste Uitlaat, 111 dBa bij 1 meter bij 90 psi (kPa 621)
8.Double gesteunde omkeerbare Hamer
Specificaties:
1. Droeg
5.5“ Diameter.
139 mm
2. De Waaier van de gatengrootte
11/2“ -“ Diameter 3-1/2.
38 mm - 89 mm-Diameter.
3. Gewicht
320 pond.
145 kg
4. Slangen
Hamerlucht - 1-1/2“ I.D., 38 mm
Omwentelingslucht - 1“ I.D., 25 mm
Slaglucht of Water 3/4“ I.D., 19 mm
5. Boorstaaf
“ hexuitdraai 1. 1-1/4 - 32 mm
2. 1-1/4“ Rd., 32 mm
3. 1“ Q.O., 25 mm
4. 1“ Hexuitdraai, 25 mm
