Hydraulische Hoogste Hamer die Jumbo Gebruikte Ondergrondse Mijnbouwprojecten boren

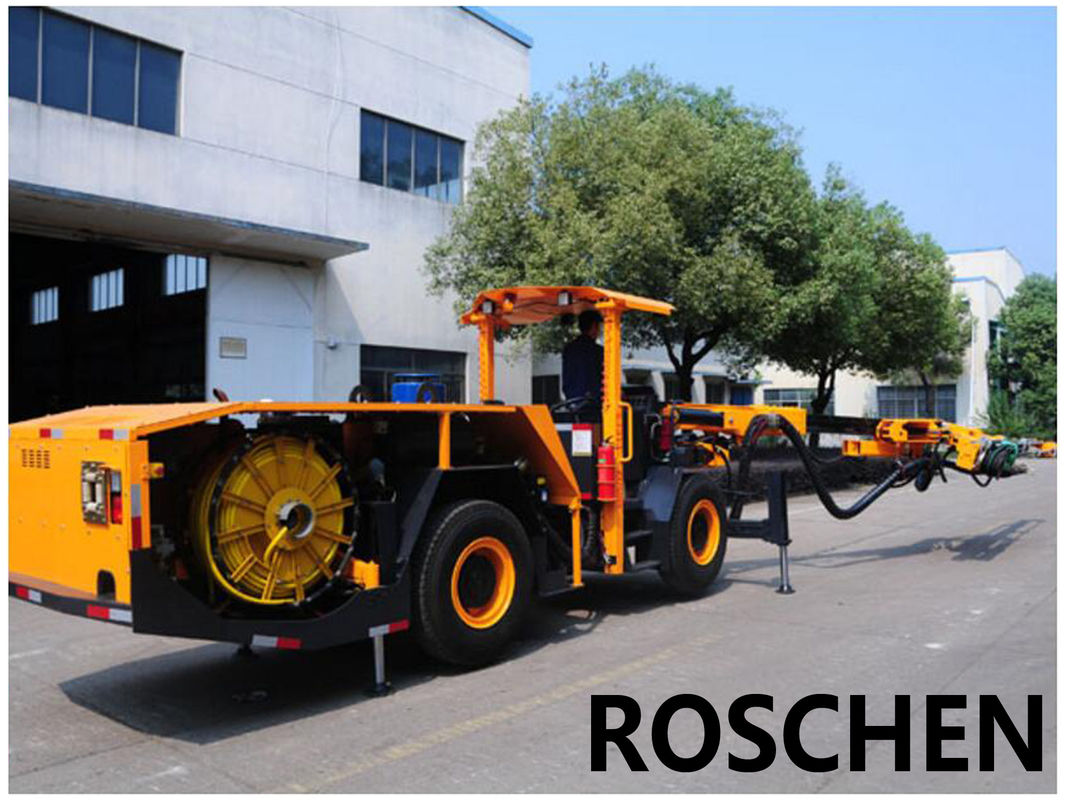

Hydraulische Hoogste Hamer Boorjumbo
Model: Rs-111 boorjumbo
De boorjumbo's worden gewoonlijk gebruikt in ondergrondse mijnbouw, als de mijnbouw door te boren en wordt gedaan te vernietigen. Zij worden ook gebruikt in het een tunnel graven, als de rotshardheid gebruik van het een tunnel graven van machines verhindert.
Een boringsjumbo bestaat uit één, twee of drie vervoer van de rotsboor, soms een platform, dat de mijnwerkerstribunes om de gaten met explosieven te laden, het gezicht van de tunnel ontruimen of anders. Het vervoer wordt vastgebout op het chassis, dat ook de mijnwerkerscabine en natuurlijk de motor steunt. De moderne boorjumbo's zijn vrij groot, zijn er nochtans kleinere degenen voor gebruik in belemmerde voorwaarden. Terwijl de moderne die jumbo's gewoonlijk met rubberbanden worden gepast en diesel, daar ook zijn besta varianten met staalwielen, om op sporen en zelfs enige vervoer slee-opgezette degenen te berijden. De stroom is ook gemeenschappelijk, werden de historische jumbo's aangedreven door de samengeperste lucht. Elektriciteit en samengeperste luchtopbrengst natuurlijk geen uitlaatgassen, die verkieslijk is als het werk in kleinere tunnels wordt gedaan waar de goede ventilatie moeilijk is.
Eigenschappen:
1. Rs-111 zijn een hydraulische hoogste die installatie van de hamerboring voor een 12-35 m2 dwarsdoorsnede voor gebruik in ondergrondse mijnbouwprojecten wordt ontworpen.
2. De robuuste universele boorboom leidt tot ideale gezicht het boren dekking. Het automatische parallellisme en broodje 360 laten over het gemakkelijke, snelle en nauwkeurige plaatsen voor gezichtsboring toe. Sideawaysboring en de boring van het boutgat.
3. De configuratie van componenten staat voor de exploitant toe om een duidelijke mening te hebben wanneer het boren en het reizen. Een krachtig en goed evenwichtig aandrijvingschassis met 4 wielen laat de een tunnel gravende boringsinstallatie zich door beperkt ruimte en taai terrein in de mijnen bewegen. Een dubbele rem van de kringsdienst en een ingesloten multi-schijfparkeren/een noodrem verzekeren veiligheid in het tramming en op geheld terrein.
4. Levert de gebied bewezen hoge frequentie hydraulische drifter hoge prestaties. Een trapezoïdale percussiezuiger optimaliseerde de efficiency van de drukgolfoverdracht, zodat kan de boor dieper doordringen terwijl het verminderen van kosten van vervangingsdelen.
5. De exploitantcabine is veilig en comfortabel. Vele automatische eigenschappen vereenvoudigen boringscontrole zodat kunnen zich de mijnwerkers op snelle en nauwkeurige boring concentreren.
6. Alle de dienstpunten van de hydraulische afdrijvende jumbo zijn gemakkelijk toegankelijk, vereenvoudigend routineonderhoud.
Technische Parametersbeschrijvingen:
| Lengte | 11300mm | |
| Breedte | 1750mm | |
| Hoogte | 2000/3000mm | |
| Het lopen Horizontale Snelheid, | 10 km/h | |
| Rangcapaciteit | 0,25 | |
| Bescherming | ||
| Geluidsniveau | <100 dB=""> | |
| Regelbare Veiligheidsluifel | KNALT + ROPS | |
| Boorsysteem | ||
| Drifter | 1xHC50/R38 | 1xHC109/R38 |
| Gewicht | 112 kg | 151 kg |
| Percussiemacht | 13 kW | 18,8 kW |
| Percussiestroom | 105 L/min. | 135 L/min. |
| Percussiemacht | 130 bar | 135 bar |
| Omwentelingsdruk | 150 bar | 150 bar |
| Frequentie | 62 Herz | 47 Herz |
| Omwentelingstorsie | 325 NM | 780 NM |
| Gat Dia. | 3289mm | 45102mm |
| Staafgrootte | R38-H35-R32 | |
| Voerbroodje over | 360o | |
| Het duwen Lengte | 3450mm | |
| Voerslag | 1600mm | |
| Verhogingshoek | 90o | |
| Slaghoek | 90o | |
| Schommelingshoek | Linker45o herstellen 45o | |
| Boom | ||
| Model | K26F | |
| Type | Automatisch Parallellisme | |
| Boomuitbreiding | 1200mm | |
| Verhogingshoek | 45o | |
| Slaghoek | 16o | |
| Schommelingshoek | Linker45o herstellen 45o | |
| Elektrische Hydraulische Krachtcentrale | ||
| Motormacht | 45 kW/55 kW AC in drie stadia | |
| Percussie + voer + boom | Veranderlijke zuigerpomp | |
| Omwenteling | Toestelpomp | |
| Filtratie | 10ɥ | |
| Hydraulische Tank | 240L | |
| Hydraulische Oliekoeler | Waterkoeler | |
| Voltage | 380V | |
| Frequentie | 50Hz | |
| Begin | △-y | |
| Kabelspoel | 1xK440 | |
| Kabellengte | 100m / 80m | |
| Kabelgrootte | ɸ28mm/ɸ32mm | |
| Kabeltype | 3x35+3G6+2x1.5 | |
| 3x50+3G6+2x1.5 | ||
| Water en Luchtsysteem | ||
| Compressor | 1xJN5 | |
| Output | 0.5m3/min | |
| Druk | 5-7 bar | |
| Steelsmering | Oliemist | |
| De Luchtconsumptie van de steelsmering | 0.3m3/min | |
| Het Olieverbruik van de steelsmering | 180-250g/h | |
| Spoelende Pomp | 1xCR3 | |
| Macht | 1,5 kW | |
| Output | 3m3/h | |
| Onder Vervoer | ||
| Dieselmotor | Deutz BF4L2011 53 kW, 2800rpm | |
| De Schoonmaak van het staartgas | Uitlaatkatalysators | |
| Aandrijvingssysteem | aandrijving met 4 wielen | |
| Schommeling | Achteras ±10o | |
| Band | 11.00-20 | |
| Leiding | ±40o verbinding | |
| De dienstrem | Duo-kring schijfremmen | |
| Het parkeren/Noodsituatie | Multi-schijf trans | |
| Brandstoftank | 60L |
