| Plaats van herkomst | Duitsland |
| Merknaam | ROSCHEN |
| Certificering | ISO, API |
| Modelnummer | 2“ 3“ 4“ 4 1/2“ 5“ 6“ 7“ 8“ 10“ 12“ |

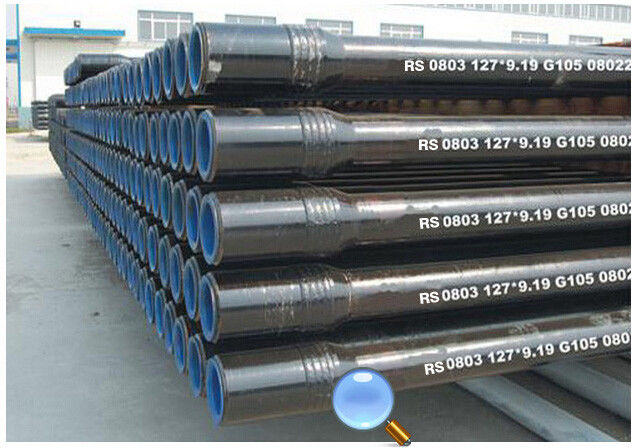

Pijp van de olieboor 41/2 API SPECIFICATIE 5DP met Hogere Trekprestatieseerlijkheid
De pijp van de olieboor
Wij kunnen allerlei boorpijpen leveren die met API SPECIFICATIE 5DP of SY verenigbaar zijn.
De boorpijpen kunnen als eisen van klanten worden gemaakt en met hetzelfde type van hulpmiddelverbindingen worden uitgerust.
De geavanceerde productielijnen van de boorpijp kunnen de lassenparameters naar de beste positie overbrengen om de kwaliteit van lassenstreek te verzekeren; het thermische behandelingsprocédé met de eigenschap van het interne en externe koelen tegelijkertijd kan een betrouwbaarder en stabiel mechanisch karakter maken. De toepassing van automatisch gewicht, lengtemeting en automatische nevelverslagen kan traceability van producten verzekeren. De toepassing van het dik maken van en het verwarmen van lijnen en 1250 ton het verstoren van machine kunnen verzekeren de het dik maken grootte aan de norm van API SPECIFICATIE 5DR Gebruiken die van CN oven voor het gehele pijplichaam verwarmen voldoet en het doven, geavanceerd de thermische behandelingsprocédé aanmaken van de machine het mechanische karakter van de pijp kan verzekeren. Buis verzekert de hydraulische het rechtmaken machine de eerlijkheid en coaxiality van pijplichaam.
De standaardspecificaties van de boorpijp
| Specificatie | OD van boor pijplichaam |
Muurdikte van boorpijp |
OD van lassenhals |
Hulpmiddelverbinding | RSC afkantingsdiameter |
Benadering kwaliteit |
|||||||
| OD | interne diameter van mannelijke draad |
lengte van mannetje OD van de draad |
lengte van wijfje OD van de draad |
||||||||||
| NO.1 | NO.1 | rang | verstoord | RSC | DDP mm |
t mm |
DteB mm |
D mm |
Dp mm |
LPb mm |
LB mm |
DF mm |
WDP kg/m |
| A.2 | -12.5% | MAXIMUM | ±0.8 | +0.4 -0.8 |
±6.4 | ±6.4 | ±0.4 | Berekend | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| IU | |||||||||||||
| 4 | 14.00 | E | IU | NC40 | 101.60 | 8.38 | 106.4 | 133.4 | 71.4 | 177.80 | 254.00 | 127.40 | 22.42 |
| 4 | 14.00 | S | IU | NC40 | 101.60 | 8.38 | 106.4 | 133.4 | 68.3 | 177.80 | 254.00 | 127.40 | 22.76 |
| 4 | 14.00 | G | IU | NC40 | 101.60 | 8.38 | 106.4 | 139.7 | 61.9 | 177.80 | 254.00 | 127.40 | 23.61 |
| 4 | 14.00 | D | IU | NC40 | 101.60 | 8.38 | 106.4 | 139.7 | 50.8 | 177.80 | 254.00 | 127.40 | 24.03 |
| 41/2 | 13.75 | E | IU | NC46 | 114.30 | 6.88 | 119.1 | 152.4 | 85.7 | 177.80 | 254.00 | 145.26 | 22.50 |
| 23/8 | 6.65 | E | De EU | NC26 | 60.32 | 7.11 | 65.1 | 85.7 | 44.5 | 177.80 | 203.20 | 82.90 | 10.45 |
| 23/8 | 6.65 | X, G | De EU | NC26 | 60.32 | 7.11 | 65.1 | 85.7 | 44.5 | 177.80 | 203.20 | 82.90 | 10.58 |
| 27/2 | 10.40 | E | De EU | NC31 | 73.02 | 9.19 | 81.0 | 104.8 | 54.0 | 177.80 | 228.60 | 100.41 | 16.25 |
| 27/8 | 10.40 | X, G | De EU | NC31 | 73.02 | 9.19 | 81.0 | 104.8 | 50.8 | 177.80 | 228.60 | 100.41 | 16.50 |
| 27/8 | 10.40 | S | De EU | NC31 | 73.02 | 9.19 | 81.0 | 111.1 | 41.3 | 177.80 | 228.60 | 100.41 | 17.19 |
| 31/2 | 9.50 | E | De EU | NC38 | 88.90 | 6.45 | 98.4 | 120.7 | 68.3 | 203.20 | 266.70 | 116.28 | 15.77 |
| 31/2 | 13.30 | E | De EU | NC38 | 88.90 | 9.35 | 98.4 | 120.7 | 68.3 | 203.20 | 266.70 | 116.28 | 20.77 |
| 31/2 | 13.30 | X | De EU | NC38 | 88.90 | 9.35 | 98.4 | 127.0 | 65.1 | 203.20 | 266.70 | 116.28 | 21.76 |
| 31/2 | 13.30 | G | De EU | NC38 | 88.90 | 9.35 | 98.4 | 127.0 | 61.9 | 203.20 | 266.70 | 116.28 | 21.90 |
| 31/2 | 13.30 | S | De EU | NC38 | 88.90 | 9.35 | 98.4 | 127.0 | 54.0 | 203.20 | 266.70 | 116.28 | 22.22 |
| 31/2 | 13.50 | E | De EU | NC38 | 88.90 | 11.40 | 98.4 | 127.0 | 65.1 | 203.20 | 266.70 | 116.28 | 24.67 |
| 31/2 | 13.50 | X | De EU | NC38 | 88.90 | 11.40 | 98.4 | 127.0 | 61.9 | 203.20 | 266.70 | 116.28 | 25.07 |
| 31/2 | 13.50 | G | De EU | NC38 | 88.90 | 11.40 | 98.4 | 127.0 | 54.0 | 203.20 | 266.70 | 116.28 | 25.38 |
| 31/2 | 13.50 | S | De EU | NC40 | 88.90 | 11.40 | 98.4 | 139.7 | 57.2 | 203.20 | 266.70 | 127.40 | 26.19 |
| De EU | |||||||||||||
| 4 | 14.00 | E | De EU | NC46 | 101.60 | 8.38 | 114.3 | 152.4 | 82.6 | 177.80 | 254.00 | 145.26 | 23.67 |
| 4 | 14.00 | X, G | De EU | NC46 | 101.60 | 8.38 | 114.3 | 152.4 | 82.6 | 177.80 | 254.00 | 145.26 | 24.12 |
| 4 | 14.00 | S | De EU | NC46 | 101.60 | 8.38 | 114.3 | 152.4 | 76.2 | 177.80 | 254.00 | 145.26 | 24.46 |
| 41/2 | 13.75 | E | De EU | NC50 | 114.30 | 6.88 | 127.0 | 168.3 | 95.3 | 177.80 | 254.00 | 153.99 | 23.65 |
| 41/2 | 16.60 | E | De EU | NC50 | 114.30 | 8.56 | 127.0 | 168.3 | 95.3 | 177.80 | 254.00 | 153.99 | 27.51 |
| 41/2 | 16.60 | X, G | De EU | NC50 | 114.30 | 8.56 | 127.0 | 168.3 | 95.3 | 177.80 | 254.00 | 153.99 | 28.07 |
| 41/2 | 16.60 | S | De EU | NC50 | 114.30 | 8.56 | 127.0 | 168.3 | 88.9 | 177.80 | 254.00 | 153.99 | 28.47 |
| 41/2 | 20.00 | E | De EU | NC50 | 114.30 | 10.92 | 127.0 | 168.3 | 92.1 | 177.80 | 254.00 | 153.99 | 32.93 |
| 41/2 | 20.00 | X, G | De EU | NC50 | 114.30 | 10.92 | 127.0 | 168.3 | 88.9 | 177.80 | 254.00 | 153.99 | 33.63 |
| 41/2 | 20.00 | S | De EU | NC50 | 114.30 | 10.92 | 127.0 | 168.3 | 76.2 | 177.80 | 254.00 | 153.99 | 34.34 |
| 41/2 | 16.60 | E | IEU | NC46 | 114.30 | 8.56 | 119.1 | 168.3 | 82.6 | 177.80 | 254.00 | 145.26 | 27.36 |
| 41/2 | 16.60 | X, G | IEU | NC46 | 114.30 | 8.56 | 119.1 | 158.8 | 76.2 | 177.80 | 254.00 | 145.26 | 27.73 |
| 41/2 | 16.60 | S | IEU | NC46 | 114.30 | 8.56 | 119.1 | 158.8 | 69.9 | 177.80 | 254.00 | 145.26 | 28.04 |
| 41/2 | 20.00 | E | IEU | NC46 | 114.30 | 10.92 | 119.1 | 158.8 | 76.2 | 177.80 | 254.00 | 145.26 | 32.94 |
| 41/2 | 20.00 | X | IEU | NC46 | 114.30 | 10.92 | 119.1 | 158.8 | 69.9 | 177.80 | 254.00 | 145.26 | 33.69 |
| 41/2 | 20.00 | G | IEU | NC46 | 114.30 | 10.92 | 119.1 | 158.8 | 63.5 | 177.80 | 254.00 | 145.26 | 33.97 |
| 41/2 | 20.00 | S | IEU | NC46 | 114.30 | 10.92 | 119.1 | 158.8 | 57.2 | 177.80 | 254.00 | 145.26 | 34.23 |
| IEU | |||||||||||||
| 5 | 19.50 | E | IEU | NC50 | 127.00 | 9.19 | 130.2 | 168.3 | 95.3 | 177.80 | 254.00 | 153.99 | 31.79 |
| 5 | 19.50 | X | IEU | NC50 | 127.00 | 9.19 | 130.2 | 168.3 | 88.9 | 177.80 | 254.00 | 153.99 | 32.58 |
| 5 | 19.50 | G | IEU | NC50 | 127.00 | 9.19 | 130.2 | 168.3 | 82.6 | 177.80 | 254.00 | 153.99 | 32.95 |
| 5 | 19.50 | S | IEU | NC50 | 127.00 | 9.19 | 130.2 | 168.3 | 69.9 | 177.80 | 254.00 | 153.99 | 33.60 |
| 5 | 19.50 | E | IEU | 5 (1/2) FH | 127.00 | 9.19 | 130.2 | 177.8 | 95.3 | 203.20 | 254.00 | 170.66 | 33.22 |
| 5 | 19.50 | X, G | IEU | 5 (1/2) FH | 127.00 | 9.19 | 130.2 | 177.8 | 95.3 | 203.20 | 254.00 | 170.66 | 33.61 |
| 5 | 19.50 | S | IEU | 5 (1/2) FH | 127.00 | 9.19 | 130.2 | 184.2 | 88.9 | 203.20 | 254.00 | 170.66 | 34.89 |
| 5 | 25.60 | E | IEU | NC50 | 127.00 | 12.70 | 130.2 | 168.3 | 88.9 | 177.80 | 254.00 | 153.99 | 40.73 |
| 5 | 25.60 | X | IEU | NC50 | 127.00 | 12.70 | 130.2 | 138.6 | 76.2 | 177.80 | 254.00 | 153.99 | 41.80 |
| 5 | 25.60 | G | IEU | NC50 | 127.00 | 12.70 | 130.2 | 168.3 | 69.9 | 177.80 | 254.00 | 153.99 | 42.11 |
| 5 | 25.60 | E | IEU | 5 (1/2) FH | 127.00 | 12.70 | 130.2 | 177.8 | 88.9 | 203.20 | 254.00 | 170.66 | 42.14 |
| 5 | 25.60 | X | IEU | 5 (1/2) FH | 127.00 | 12.70 | 130.2 | 177.8 | 88.9 | 203.20 | 254.00 | 170.66 | 42.51 |
| 5 | 25.60 | G | IEU | 5 (1/2) FH | 127.00 | 12.70 | 130.2 | 184.2 | 88.9 | 203.20 | 254.00 | 170.66 | 43.35 |
| 5 | 25.60 | S | IEU | 5 (1/2) FH | 127.00 | 12.70 | 130.2 | 184.2 | 82.6 | 203.20 | 254.00 | 170.66 | 43.75 |
Trekprestatiesparameters
| Rang | Opbrengststerkte | Treksterkte | |||||
| min | maximum | min | |||||
| Psi | Mpa | Psi | Mpa | Psi | Mpa | ||
| 1 | E-75 | 75.000 | 517 | 105.000 | 724 | 100000 | 689 |
| 2 | X-95 | 95.000 | 655 | 125.000 | 862 | 105000 | 724 |
| G-105 | 105.000 | 724 | 135.000 | 931 | 115000 | 793 | |
| S-135 | 135.000 | 931 | 165.000 | 1138 | 145000 | 1000 | |
Neem op elk moment contact met ons op.
