Ns-DMA/B Elektronische Inclinometer voor Boorgaten ±0.1° Precisie

Ns-DMA/B Elektronische Inclinometer voor het meten van de hellingshoek, oriëntatie van boorgaten

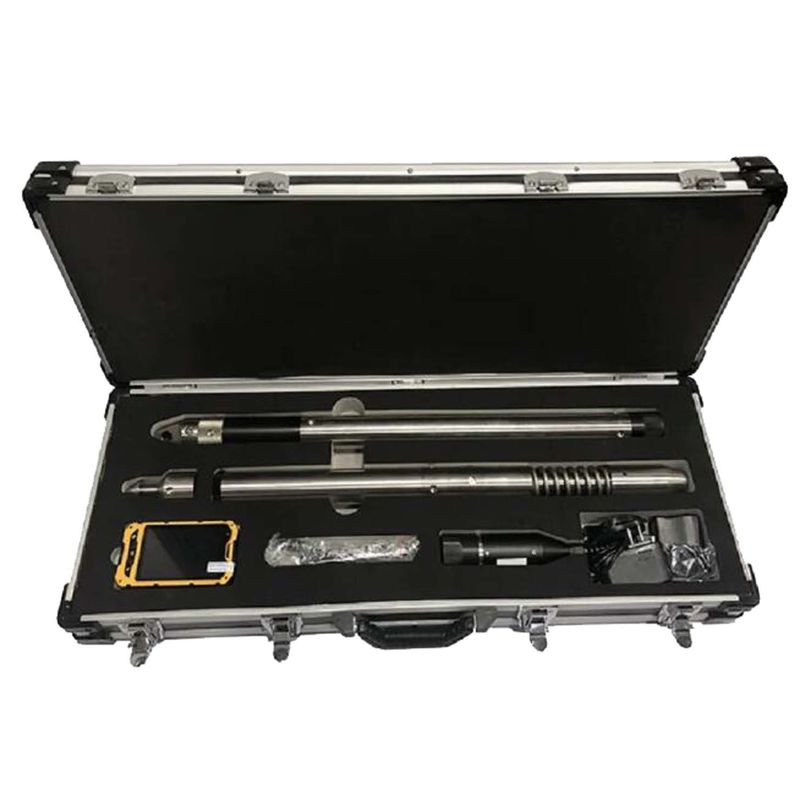

Ns-DMA/B Elektronische Inclinometer

Productbeschrijving
NS-DMA/B Elektronische Inclinometer

1.1 Functies en Toepassing

Het meten van de hellingshoek, oriëntatie van het magnetische werkvlak en oriëntatie van het hoge zijde werkvlak aan het einde van het boorgat of een specifieke positie tijdens het boren.

Op grote schaal toegepast voor het onderzoek van boorgaten in de velden van aardolie, steenkoolmijnen, irrigatie-installaties.

1.2 Kenmerken


Ø Voor diverse operationele doeleinden:
Voldoet aan diverse onderzoeksdoeleinden, zowel voor hangende metingen als voor zelfdrijvende metingen, eenmaal uitgerust met verschillende externe beschermers.
Ø Hoge precisie en betrouwbaarheid:
Als het belangrijkste onderdeel van de inclinometer hebben de versnellingssensoren met een schokbestendige versnellingsmeter kenmerken van hoge lineariteit, weinig temperatuurdrift en goede herhaling, etc.
Ø Bescherming tegen stroomuitval:
Stroomuitval veroorzaakt door schokken of druk zou niet leiden tot operationele verstoring of gegevensverlies.
Ø Dynamische prestaties:
Uitstekende gegevensverzameling en -verwerking in zowel dynamische als statische prestaties.
Ø Schok- en impactbestendigheid:
Externe multi-vibratiebestendige buffer, zowel radiaal als axiaal.
Ø Geschikt voor omgevingen met lage temperaturen: Normale prestaties bij -40ºC
Ø Diepe putmeting:
Uitgerust met een warmte-isolatiebeschermer, normaal werkend bij 250ºC, onder 125MPa


1.3 Specificatie:

Ф32 en Ф27




1.4 Werkcondities:

Temperatuur: -40ºC~125ºC (max. 250ºC met warmte-isolatiebeschermer);

Schokbestendigheid: ≤4.5g,10~100Hz

Impactbestendigheid: ≤2000g, 0.5ms


2. Technische parameters

Andere parameters

Spanning: DC6V~DC8V
Elektriciteit: onder DC5V, stand-by conditie≤30mA, gegevensverzameling ≤150mA
Temperatuur: -40~125ºC
Impactbestendigheid: 2000g, 0.5ms.
Schokbestendigheid: 10g, 20~100Hz.
Dynamische prestaties: wanneer de vibratieversnelling 3g is, de frequentie 20Hz, mogelijke hellingsfout: ≤0.2° vergeleken met statische meting.
Vertragingsbereik: 1~99min, minimaal 1min;
Intervalbereik: 1~99sec, minimaal 1sec (alleen voor multi-shot)
Max. sampling: 3600 punten (alleen voor multi-shot)
Continue werktijd: min. 20 uur (alleen voor multi-shot)

3. Oplaadbare batterijcilinder

Voor single shot

Spanningsuitgang: DC7.2V.
Elektriciteitsuitgang: ≥500mAh
Werktemperatuur: -40~125ºC
Oplaad- of ontlaadtijden: ≥800 keer
Oplaadtijd: 2~4H
Ontlaadtijd: ≥30min

Voor multi shots

Spanningsuitgang: DC6V
Elektriciteitsuitgang: ≥2000mAh
Werktemperatuur: -40~125ºC
Oplaad- of ontlaadtijden: ≥800 keer
Oplaadtijd: 16~17H
Ontlaadtijd: ≥12h
