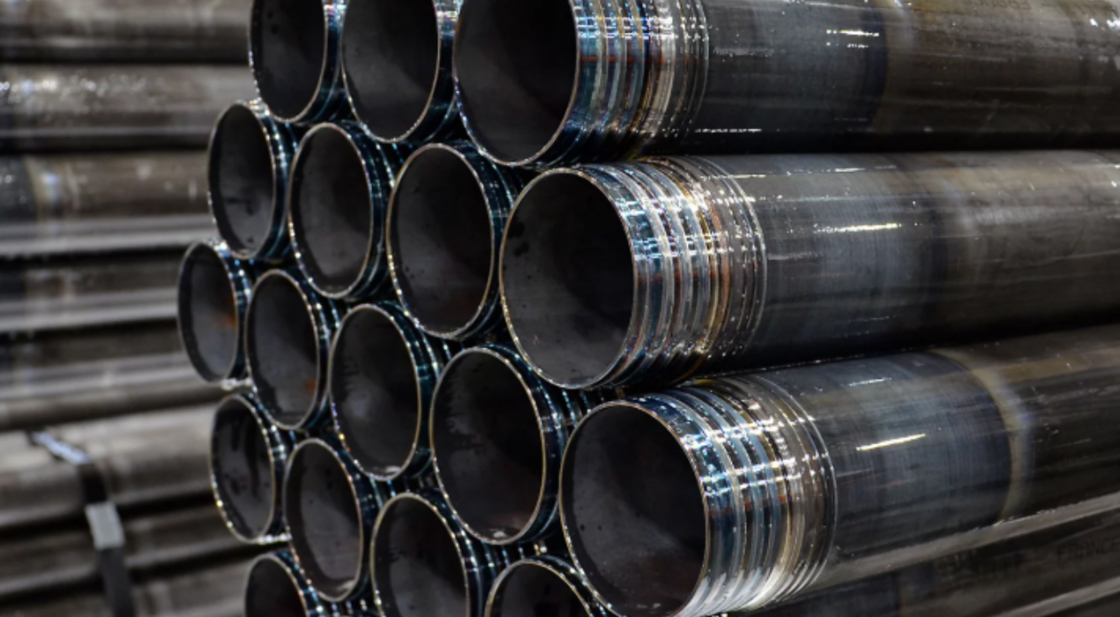

Wireline boorstangen voor Geothermische & Diamantkernboringen
Boorstangen
Verkrijgbaar in de industriestandaard B, N, H en P-HD maten, ROSCHEN boorstangen zijn er in zowel 1,5 m als 3 m lengtes om aan uw boorvereisten te voldoen. We bieden alleen bulkopties in gecontaineriseerde levering, met verschillende containergewichten en -maten beschikbaar.
Geothermische & Kernboorstangen
Bij ROSCHEN hebben we toonaangevende expertise, premium producten en geavanceerde technieken gecombineerd om een uniek aanbod te leveren in exploratieboringen. Onze standaard wireline stangen zijn de wereldwijde benchmark voor wireline boren - vertrouwd en bewezen wereldwijd. Door innovatieve engineering en state-of-the-art productie voldoet ROSCHEN met precisie en prestaties aan de veranderende eisen van de markt.
Wireline Boorstangen Kenmerken:
. Wereldwijde Standaard
. Precisie Engineering
. Marktgedreven Ontwerp
. Verbeterde Boorgatstabiliteit
Voordelen:
Premium Precisie Legering Tubing
1. Vervaardigd uit naadloos hoogwaardig gelegeerd staal.
2. Precies gecontroleerde concentriciteit, rechtlijnigheid en behandeling.
3. Stress-verlicht om ongewenste buigkrachten te minimaliseren.
Hoogwaardige Draad
1. Conische, grove schroefdraad voor snel vast- en losmaken.
2. Belastingsefficiëntie van 30–35% ondersteunt standaard boorbelastingen.
3. Ontworpen voor soepele ingreep en duurzame duurzaamheid.
Door-Wand Warmtebehandeling
1. Levert 140% materiaalsterkte ten opzichte van onbehandeld staal.
2. Behandelde box- en pin-schroefdraad verlengen de operationele levensduur.
3. Verhoogt de trek- en vloeigrens voor dieper boren.
Geoptimaliseerd Voegontwerp
1. Dubbelgeschouderde verbindingen minimaliseren vloeistofverlies.
2. Ingebouwd stanggewicht zorgt voor een goede spanningsverdeling.
3. Verbetert de algehele stabiliteit en prestaties van de boorstreng.
Metrische Lengte van Boorstangen
| MAAT |
Lengte (m) |
OD (mm) |
ID (mm) |
GEWICHT (KG) |
DRAADSTEEK (mm) |
PIN LENGTE (mm) |
INHOUD (1/100m) |
| BQ |
1.5 M |
55.6 |
46.1 |
9 |
8.5 |
44.45 |
167.00 |
| BQ |
3.0 M |
55.6 |
46.1 |
18 |
8.5 |
44.45 |
167.00 |
| NQ |
1.5 M |
69.9 |
60.3 |
11.6 |
8.5 |
44.45 |
286.00 |
| NQ |
3.0 M |
69.9 |
60.3 |
23.1 |
8.5 |
44.45 |
286.00 |
| HQ |
1.5 M |
88.9 |
77.8 |
17.1 |
8.5 |
44.45 |
475.00 |
| HQ |
3.0 M |
88.9 |
77.8 |
34.2 |
8.5 |
44.45 |
475.00 |
| PQ |
1.5 M |
114.3 |
101.6 |
25.4 |
10.2 |
62.8 |
811.00 |
| PQ |
3.0 M |
114.3 |
101.6 |
50.7 |
10.2 |
62.8 |
811.00 |
Stangbundel Details
| MAAT |
Lengte (m) |
# Stangen per Bundel |
Lengte (mm) |
Breedte (mm) |
Hoogte (mm) |
Gew./Bundel (mm) |
Bundels/Container (40ft HC) |
| BQ |
1.5 M |
19 |
1580 |
292 |
254 |
181 |
126 |
| BQ |
3.0 M |
19 |
3080 |
292 |
254 |
355 |
63 |
| NQ |
1.5 M |
19 |
1580 |
368 |
330 |
239 |
100 |
| NQ |
3.0 M |
19 |
3124 |
368 |
330 |
453 |
52 |
| HQ |
1.5 M |
19 |
1580 |
470 |
406.4 |
343 |
60 |
| HQ |
3.0 M |
19 |
3080 |
470 |
406.4 |
674 |
35 |
| PQ |
1.5 M |
7 |
1580 |
356 |
320 |
190 |
104 |
| PQ |
3.0 M |
7 |
3080 |
356 |
320 |
370 |
52 |
SPECIFICATIEGEGEVENS
| SPECIFICATIES |
BQ |
NQ |
HQ |
PQ |
| OD |
55.60 mm |
69.90 mm |
88.90 mm |
114.30 mm |
| ID (Box Schouder) |
46.00 mm |
60.30 mm |
77.80 mm |
101.60 mm |
| Wanddikte |
4.90 mm |
4.80 mm |
5.55 mm |
6.35 mm |
| Stang/Gat Annulus Volume |
0.40 l/m |
0.68 l/m |
1.05 l/m |
1.54 l/m |
| Aanbevolen Max. Diepte |
1500 m |
2000m |
1500 m |
1500 m |
| Aanbevolen Max. Terugtrekking |
112 kN |
140 kN |
326 kN |
352 kN |
| Aanbevolen Max. Boorkoppel |
759 Nm |
1257 Nm |
2503 Nm |
5438 Nm |
| Min. Vloeigrens (verbinding) |
1070 MPa |
1070 MPa |
1070 MPa |
1070 MPa |
| Min. Treksterkte (verbinding) |
1200 MPa |
1200 MPa |
1200 MPa |
1200 MPa |
| Instortingsdruk |
114 MPa |
81 MPa |
69 MPa |
55 MPa |
Max. Containergewicht Per Regio
| BESTEMMING |
20' Standaard |
40' Standaard |
| Albanië, Tirana |
21 700 |
24 204 |
| Australië, Melbourne, Freemantle |
16 000 |
19 400 |
| Brazilië, Santos |
22 000 |
23 000 |
| Colombia, Cartagena |
22 000 |
23 000 |
| Chili, Santiago, San Antonio |
22 000 |
23 000 |
| Dominicaanse Republiek, Rio Haina |
21 700 |
23 000 |
| Finland, Helsinki |
21 700 |
24 404 |
| Duitsland, Neurenberg |
21 700 |
24 404 |
| Guatemala, Guatemala-Stad |
18 800 |
20 000 |
| Holland |
21 700 |
24 404 |
| Noorwegen, Oslo |
21 700 |
24 404 |
| Pakistan, Karachi |
21 700 |
24 404 |
| Peru, Callao |
22 000 |
24 404 |
| Rusland, St Petersburg, Moskou |
21 700 |
24 404 |
| Zuid-Afrika, Kaapstad |
21 500 |
24 404 |
| Zweden, Helsingborg |
21 700 |
24 404 |
| Turkije, Izmir, Istanbul |
21 500 |
24 404 |
| VK, Rowley Regis |
21 700 |
24 404 |
| Oekraïne, Odessa |
21 700 |
24 404 |
Compatibiliteitsbericht
Om optimale prestaties en een lange levensduur van uw boorstangen te garanderen, adviseert ROSCHEN om alleen door ROSCHEN vervaardigde stangen te gebruiken binnen elke boorstreng. Hoewel stangen van andere fabrikanten qua materiaal, draadontwerp of productieproces vergelijkbaar kunnen lijken, kunnen variaties in afmetingen en toleranties de compatibiliteit beïnvloeden en kunnen leiden tot verminderde prestaties of voortijdige slijtage.
