VAN DE DE TELEFOONLIJN DUBBELE BUIS VAN NQU DE ONDERGRONDSE ASSEMBLAGE VAN HET DE KERNvat VOOR HORIZONTALE BORING
Roschen biedt standaard de kernvat van NQU nwl-u voor gebruik met NQ/NRQ/NT-staven aan. NQU-het kernvat is ideaal voor gebruik in de meeste ondergrondse het boren voorwaarden en is beschikbaar voor toepassing in standaard de groottegat van DCDMA N. Het bestaat uit de hoofdassemblage van NQU, NQU-de binnenbandcomponenten en de buiten de buiscomponenten van NQU.
Vat van de de diamant boorkern van NQU het ondergrondse
NQU-het vat van de telefoonlijnkern
Vat van de de buiskern van NQU het dubbele
De hoofdassemblage van NQU
NQU-kernvat

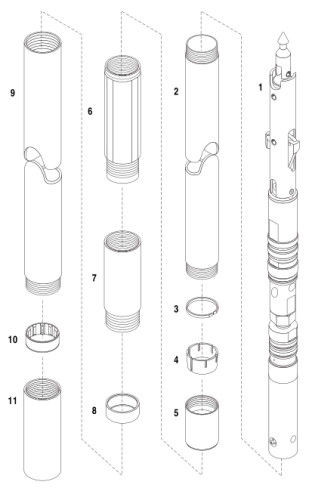

NQU-de Standaardconfiguratie van het kernvat:
1-NQU Hoofdassemblage
2-NQU Binnenband
3-NQU Eindering
4-NQU Kernheftoestel
5-NQU het Geval van het Kernheftoestel
6-NQU Sluitenkoppeling
7-NQU Adapterkoppeling
8-NQU Landende Ring
9-NQU Buitenbuis
10-NQU Binnenbandstabilisator
11-NQU Draadbeschermer
De Parameter van NQU Nonimal | mm | Duim |
NQU-Gatendiameter (ong.) | 75.8 | 2,984 |
NQU-Kerndiameter (ong.) | 47.6 | 1,874 |
NQU-Kernbeetje Vastgestelde OD (ong.) | 75.3 | 2,965 |
NQU-Vastgestelde identiteitskaart van het Kernbeetje (ong.) | 47.6 | 1,874 |
NQU die Shell Set OD uitboren (ong.) | 75.8 | 2,984 |
De Buitenbuis OD van NQU | 73 | 2,874 |
Buiten de Buisidentiteitskaart van NQU | 60.3 | 2,374 |
NQU-Binnenband OD | 55.6 | 2,189 |
NQU-Binnenbandidentiteitskaart | 50 | 1,969 |
NOTA:
(1) NQU-het kernbeetje en het uitboren van shell zijn niet inbegrepen.
(2) 1,5 m/5 voet en 3 de kernvaten van m/10 voet NQU zijn beschikbaar.
(3) het nieuwste MKII-vat van de speerpuntnqu kern is ook beschikbaar.
