De spiraalvormige Kragen van de Boorboor

De spiraalvormige Kragen van de Boorboor

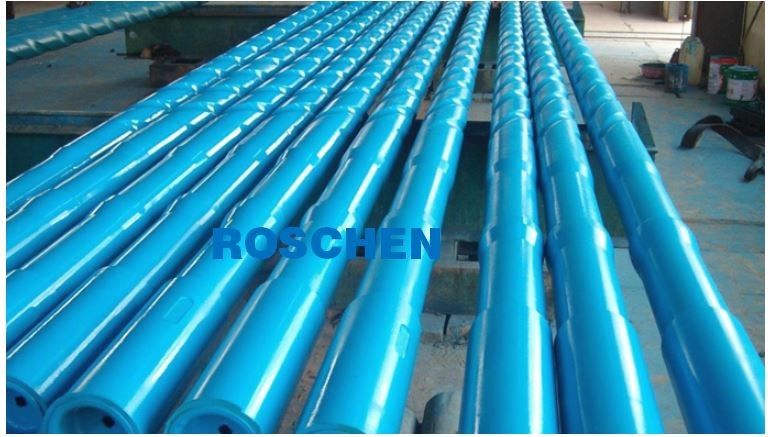

Spiraalvormige Boorkragen

De spiraalvormige besnoeiing wordt toegevoegd aan een boorkraag om de waarschijnlijkheid te verhinderen van differentiële muur-plakt door muurcontact tussen de boorkraag en de muur van het gat te verminderen. Het spiraalsgewijs bewegen begint 22“ van de bodem van het misstapreces of 79“ van het dooseind en beëindigt 30“ van het speldeind. Het toevoegen van het spiraalsgewijs bewegen aan boorkragen vermindert het gewicht door ongeveer 4%.

De InterDrilspiraal test goed Boorkraag 4,750“ x 45,00 lb/ft PH 6 Waaier 2

Specificatie		Van de hulpmiddelverbinding/Verbinding Specificaties
Nominale OD	4 3/4“ (4,75“)	Verbinding	PH6	De Verhouding van de krommingsspanning
Nominale identiteitskaart	2.25“	OD	4 3/4“ (4,75“)	Identiteitskaart	2.563“
Staalkwaliteit	Gewijzigde AISI 4145H	Aangepast Gewicht	45.1 lb/ft	Gemiddelde Lengte	31,00 voet
Nominaal muurgewicht	45.00#	Treksterkte	362,000lbs	Gewrongen Sterkte
Nominale muurdikte		Minimum maak omhoog Torsie	6500 Ib/ft	Maximum maak omhoog Torsie	8800 lb/ft
Afwijkingsgrootte	2.125“	Vloeibare Verplaatsing		Vloeibare capaciteit
IPC	Niets	Misstapreces	Speciaal	Liftreces	Speciaal
Pin Length	n/a	Inspectiecriteria	NS-2
Dooslengte	n/a
Gemiddeld gewicht per verbinding	1398lbs (635kgs)
Productiecriteria	API Spec 7-1

Kraag van de InterDril Spiraalvormige Boor 4,750“ x 45,00 Waaier 2 van lb/ft WT38

Specificatie		Van de hulpmiddelverbinding/Verbinding Specificaties
Nominale OD	4 3/4“ (4,75“)	Verbinding	WT38	De Verhouding van de krommingsspanning	1.42
Nominale identiteitskaart	2.25“	OD	4 3/4“ (4,75“)	Identiteitskaart	2.563“
Staalkwaliteit	Gewijzigde AISI 4145H	Aangepast Gewicht	45.1 lb/ft	Gemiddelde Lengte	31,00 voet
Nominaal muurgewicht	45.00#	Treksterkte	846,000lbs	Gewrongen Sterkte	32000
Nominale muurdikte		Minimum maak omhoog Torsie	9000 Ib/ft	Maximum maak omhoog Torsie
Afwijkingsgrootte	2.125“	Vloeibare Verplaatsing		Vloeibare capaciteit
IPC	Niets	Inspectiecriteria	NS-2
Pin Length	n/a
Dooslengte	n/a
Gemiddeld gewicht per verbinding	1398lbs (635kgs)
Productiecriteria	API Spec 7-1

Kraag van de InterDril Spiraalvormige Boor 4,750 Waaier 2 van“ 45,00 lb/ft NC38

Specificatie		Van de hulpmiddelverbinding/Verbinding Specificaties
Nominale OD	4 3/4“ (4,75“)	Verbinding	NC38	De Verhouding van de krommingsspanning	1.42
Nominale identiteitskaart	2.25“	OD	4 3/4“ (4,75“)	Identiteitskaart	2.563“
Staalkwaliteit	Gewijzigde AISI 4145H	Aangepast Gewicht	45.1 lb/ft	Gemiddelde Lengte	31,00 voet
Nominaal muurgewicht	45.00#	Treksterkte	725,000lbs	Gewrongen Sterkte	32000
Nominale muurdikte		Minimum maak omhoog Torsie	8790Ib/ft	Maximum maak omhoog Torsie
Afwijkingsgrootte	2.125“	Misstapreces	Ja	Liftreces	Ja
IPC	Niets	Vloeibare Verplaatsing	0,815 Gal/ft	Vloeibare capaciteit
Pin Length	n/a	Inspectiecriteria	NS-2
Dooslengte	n/a
Gemiddeld gewicht per verbinding	1398lbs (635kgs)
Productiecriteria	API Spec 7/ns-1
De Capaciteiten van de boorkraag
Het Lichaam van het dwarsdoorsnedegebied (in ²)	13,744
Dwarsdoorsnedegebied OD (in ²)	17,721
Identiteitskaart van het dwarsdoorsnedegebied (in ²)	3,976
Sectiemodulus (in ³)	11,769
Polaire Sectiemodulus (in ³)	19,984

Spiraalvormige de Boorkraag 4,750“ x 49,79 Waaier 2 van JSH van lb/ft NC38

Specificatie		Van de hulpmiddelverbinding/Verbinding Specificaties
Nominale OD	4 3/4“ (4,75“)	Verbinding	NC38	De Verhouding van de krommingsspanning	2,217
Nominale identiteitskaart	2 1/4“ (2,25“)	OD	4 3/4“ (4,75“)	Identiteitskaart	2.25“
Staalkwaliteit	Gewijzigde AISI 4145H	Aangepast Gewicht	49.79 lb/ft	Gemiddelde Lengte	31,00 voet
Nominaal muurgewicht		Treksterkte	625,000lbs	Gewrongen Sterkte	17500
Nominale muurdikte		Minimum maak omhoog Torsie	8790Ib/ft	Maximum maak omhoog Torsie	11000
Afwijkingsgrootte	2.125“	Misstapreces	Ja	Liftreces	Nr
IPC	Niets	Vloeibare Verplaatsing		Vloeibare capaciteit
Pin Length	n/a	Inspectiecriteria	NS-2
Dooslengte	n/a
Gemiddeld gewicht per verbinding	1543lbs (700kgs)
Productiecriteria	API Spec 7/ns-1
De Capaciteiten van de boorkraag
Het Lichaam van het dwarsdoorsnedegebied (in ²)	13,744
Dwarsdoorsnedegebied OD (in ²)	17,721
Identiteitskaart van het dwarsdoorsnedegebied (in ²)	3,976
Sectiemodulus (in ³)	9,992
Polaire Sectiemodulus (in ³)	19,984

Kraag van de InterDril Spiraalvormige Boor 6,500“ x 87,35 Waaier 2 van lb/ft NC50

Specificatie		Van de hulpmiddelverbinding/Verbinding Specificaties
Nominale OD	6 1/2“ (6,5“)	Verbinding	NC50	De Verhouding van de krommingsspanning	2.03
Nominale identiteitskaart	2 13/16“ (2,8125“)	OD	6 1/2“ (6,5“)	Identiteitskaart	2 13/16“ (2,8125“)
Staalkwaliteit	Gewijzigde AISI 4145H	Aangepast Gewicht	87.35 lb/ft	Gemiddelde Lengte	31,00 voet
Nominaal gewicht	87.00#	Treksterkte	1392400lbs	Gewrongen Sterkte	52000
Nominale muurdikte	1.844“	Minimum maak omhoog Torsie	29700Ib/ft	Maximum maak omhoog Torsie	32000 lb/ft
Afwijkingsgrootte	2 11/16“ (2,6875“)	Misstapreces	Ja	Liftreces	Nr
IPC	Niets	Vloeibare Verplaatsing	1.33Gal/ft	Vloeibare capaciteit	0,32 Gal/ft
Pin Length	n/a	Inspectiecriteria	NS-2
Dooslengte	n/a
Gemiddeld gewicht per verbinding	1543lbs (700kgs)
Productiecriteria	API Spec 7/ns-1
De Capaciteiten van de boorkraag
Het Lichaam van het dwarsdoorsnedegebied (in ²)	26.97
Dwarsdoorsnedegebied OD (in ²)	33,183
Identiteitskaart van het dwarsdoorsnedegebied (in ²)	6,213
Sectiemodulus (in ³)	26,016
Polaire Sectiemodulus (in ³)	52,032

Spiraalvormige de Boorkraag 6,500“ x 87,35 Waaier 2 van JSH van lb/ft NC50

Specificatie		Van de hulpmiddelverbinding/Verbinding Specificaties
Nominale OD	6 1/2“ (6,5“)	Verbinding	NC50	De Verhouding van de krommingsspanning	2,242
Nominale identiteitskaart	2 13/16“ (2,8125“)	OD	6 1/2“ (6,5“)	Identiteitskaart	2 13/16“ (2,8125“)
Staalkwaliteit	Gewijzigde AISI 4145H	Aangepast Gewicht	87.35 lb/ft	Gemiddelde Lengte	31,00 voet
Nominaal gewicht	86.79#	Treksterkte	1259311lbs	Gewrongen Sterkte	51823
Nominale muurdikte	1.844“	Minimum maak omhoog Torsie	29445Ib/ft	Maximum maak omhoog Torsie	32389 lb/ft
Afwijkingsgrootte	2 11/16“ (2,6875“)	Misstapreces	Ja	Liftreces	Nr
IPC	Niets	Vloeibare Verplaatsing	1.33Gal/ft	Vloeibare capaciteit	0,32 Gal/ft
Pin Length	n/a	Inspectiecriteria	NS-2
Dooslengte	n/a
Gemiddeld gewicht per verbinding	2708lbs (1231kgs)
Productiecriteria	API Spec 7/ns-1
De Capaciteiten van de boorkraag
Het Lichaam van het dwarsdoorsnedegebied (in ²)	26.97
Dwarsdoorsnedegebied OD (in ²)	33,183
Identiteitskaart van het dwarsdoorsnedegebied (in ²)	6,213
Sectiemodulus (in ³)	26,016
Polaire Sectiemodulus (in ³)	52,032

VAM die Spiraalvormige Boorkraag 6,500“ x 87,35 Waaier 2 boren van lb/ft NC50

Specificatie		Van de hulpmiddelverbinding/Verbinding Specificaties
Nominale OD	6 1/2“ (6,5“)	Verbinding	NC50	De Verhouding van de krommingsspanning	2.03
Nominale identiteitskaart	2 13/16“ (2,8125“)	OD	6 1/2“ (6,5“)	Identiteitskaart	2 13/16“ (2,8125“)
Staalkwaliteit	Gewijzigde AISI 4145H	Aangepast Gewicht	87.35 lb/ft	Gemiddelde Lengte	31,00 voet
Nominaal gewicht	87.00#	Treksterkte	1392400lbs	Gewrongen Sterkte	52500
Nominale muurdikte	1.844“	Minimum maak omhoog Torsie	29700Ib/ft	Maximum maak omhoog Torsie	32000 lb/ft
Afwijkingsgrootte	2 11/16“ (2,6875“)	Misstapreces	Ja	Liftreces	Ja
IPC	Niets	Vloeibare Verplaatsing	1.33Gal/ft	Vloeibare capaciteit	0,32 Gal/ft
Pin Length	n/a	Inspectiecriteria	NS-2
Dooslengte	n/a
Gemiddeld gewicht per verbinding	2708lbs (1231kgs)
Productiecriteria	API Spec 7/ns-1
De Capaciteiten van de boorkraag
Het Lichaam van het dwarsdoorsnedegebied (in ²)	26.97
Dwarsdoorsnedegebied OD (in ²)	33,183
Identiteitskaart van het dwarsdoorsnedegebied (in ²)	6,213
Sectiemodulus (in ³)	26,016
Polaire Sectiemodulus (in ³)	52,032

Van JSH Spiraalvormige de Boorkraag 8,000“ x 120,00 lb/ft 6 5/8 „REG Range 2

Specificatie		Van de hulpmiddelverbinding/Verbinding Specificaties
Nominale OD	8“ (8“)	Verbinding	6 5/8“ API Regular	De Verhouding van de krommingsspanning	2.6
Nominale identiteitskaart	2 13/16“ (2,8125“)	OD	8“ (8“)	Identiteitskaart	2 13/16“ (2,8125“)
Staalkwaliteit	Gewijzigde AISI 4145H	Aangepast Gewicht	122.38 lb/ft	Gemiddelde Lengte	31,00 voet
Nominaal gewicht	120#	Treksterkte	1683400lbs	Gewrongen Sterkte	78700
Nominale muurdikte		Minimum maak omhoog Torsie	49200Ib/ft	Maximum maak omhoog Torsie	54100 lb/ft
Afwijkingsgrootte	2 11/16“ (2,6875“)	Misstapreces	Ja	Liftreces	Nr
IPC	Niets	Vloeibare Verplaatsing		Vloeibare capaciteit
Pin Length	n/a	Inspectiecriteria	NS-2
Dooslengte	n/a
Gemiddeld gewicht per verbinding	3793lbs (1720kgs)
Productiecriteria	API Spec 7/ns-1
De Capaciteiten van de boorkraag
Het Lichaam van het dwarsdoorsnedegebied (in ²)	44,053
Dwarsdoorsnedegebied OD (in ²)	50,265
Identiteitskaart van het dwarsdoorsnedegebied (in ²)	6,213
Sectiemodulus (in ³)	49,498
Polaire Sectiemodulus (in ³)	98,995

Kraag van de Subdrill Spiraalvormige Boor 8,000“ x 144,00 lb/ft 6 5/8 „REG Range 2

Specificatie		Van de hulpmiddelverbinding/Verbinding Specificaties
Nominale OD	8“ (8“)	Verbinding	6 5/8“ API Regular	De Verhouding van de krommingsspanning	2.3
Nominale identiteitskaart	2 13/16“ (2,8125“)	OD	8“ (8“)	Identiteitskaart	2 13/16“ (2,8125“)
Staalkwaliteit	Gewijzigde AISI 4145H	Aangepast Gewicht	144 lb/ft	Gemiddelde Lengte	31,00 voet
Nominaal gewicht	144#	Treksterkte	1834500lbs	Gewrongen Sterkte	85500 lb/ft
Nominale muurdikte		Geadviseerd maak omhoog Torsie	8790 Ib/ft	Maximum maak omhoog Torsie
Afwijkingsgrootte	2 11/16“ (2,6875“)	Misstapreces	Ja	Liftreces	Ja
IPC	Niets	Vloeibare Verplaatsing		Vloeibare capaciteit
Pin Length	n/a	Inspectiecriteria	NS-2
Dooslengte	n/a
Gemiddeld gewicht per verbinding	4464lbs (2029kgs)
Productiecriteria	API Spec 7
De Capaciteiten van de boorkraag
Het Lichaam van het dwarsdoorsnedegebied (in ²)
Dwarsdoorsnedegebied OD (in ²)
Identiteitskaart van het dwarsdoorsnedegebied (in ²)
Sectiemodulus (in ³)
Polaire Sectiemodulus (in ³)

VAM die Spiraalvormige Boorkraag 8,000“ x 144,00 lb/ft 6 5/8“ REG Range 2 boren

Specificatie		Van de hulpmiddelverbinding/Verbinding Specificaties
Nominale OD	8“ (8“)	Verbinding	6 5/8“ API Regular	De Verhouding van de krommingsspanning	2.3
Nominale identiteitskaart	2 13/16“ (2,8125“)	OD	8“ (8“)	Identiteitskaart	2 13/16“ (2,8125“)
Staalkwaliteit	Gewijzigde AISI 4145H	Aangepast Gewicht	149.6 lb/ft	Gemiddelde Lengte	31,00 voet
Nominaal gewicht	144#	Treksterkte	1834500 pond	Gewrongen Sterkte	85500 lb/ft
Nominale muurdikte		Geadviseerd maak omhoog Torsie	53300 Ib/ft	Maximum maak omhoog Torsie
Afwijkingsgrootte	2 11/16“ (2,6875“)	Misstapreces	Ja	Liftreces	Ja
IPC	Niets	Vloeibare Verplaatsing		Vloeibare capaciteit
Pin Length	n/a	Inspectiecriteria	NS-2
Dooslengte	n/a
Gemiddeld gewicht per verbinding	4638 pond (2029kgs)
Productiecriteria	API Spec 7
De Capaciteiten van de boorkraag
Het Lichaam van het dwarsdoorsnedegebied (in ²)
Dwarsdoorsnedegebied OD (in ²)
Identiteitskaart van het dwarsdoorsnedegebied (in ²)
Sectiemodulus (in ³)	49,498
Polaire Sectiemodulus (in ³)

Van JSH Spiraalvormige de Boorkraag 8,250“ x 130,50 lb/ft JSH 6 5/8“ REG Range 2

Specificatie		Van de hulpmiddelverbinding/Verbinding Specificaties
Nominale OD	8 1/4“ (8,25“)	Verbinding	6 5/8“ API Regular	De Verhouding van de krommingsspanning	3,211
Nominale identiteitskaart	2 13/16“ (2,8125“)	OD	8 1/4“ (8,25“)	Identiteitskaart	2 13/16“ (2,8125“)
Staalkwaliteit	Gewijzigde AISI 4145H	Aangepast Gewicht	130.5 lb/ft	Gemiddelde Lengte	31,00 voet
Nominaal gewicht		Treksterkte	1683400 pond	Gewrongen Sterkte	78700 lb/ft
Nominale muurdikte		Geadviseerd maak omhoog Torsie	53300 Ib/ft	Maximum maak omhoog Torsie	55630
Afwijkingsgrootte	2 11/16“ (2,6875“)	Misstapreces	Ja	Liftreces	Nr
IPC	Niets	Vloeibare Verplaatsing	2.32 het gesloten eind van de V.S. Gal/ft	Vloeibare capaciteit	0,32
Pin Length	n/a	Inspectiecriteria	NS-2
Dooslengte	n/a
Gemiddeld gewicht per verbinding	4045 pond (1834kgs)
Productiecriteria	API Spec 7
De Capaciteiten van de boorkraag
Het Lichaam van het dwarsdoorsnedegebied (in ²)	47,244
Dwarsdoorsnedegebied OD (in ²)	53,456
Identiteitskaart van het dwarsdoorsnedegebied (in ²)	6,213
Sectiemodulus (in ³)	54,382
Polaire Sectiemodulus (in ³)	54,382

Van JSH Spiraalvormige de Boorkraag 9,500“ x 160,82 lb/ft 7 5/8“ REG Range 2

Specificatie		Van de hulpmiddelverbinding/Verbinding Specificaties
Nominale OD	9 1/2“ (8,5“)	Verbinding	7 5/8“ API Regular	De Verhouding van de krommingsspanning	3,061
Nominale identiteitskaart	3“ (3“)	OD	9 1/2“ (9,5“)	Identiteitskaart	3“ (3“)
Staalkwaliteit	Gewijzigde AISI 4145H	Aangepast Gewicht	160.82 lb/ft	Gemiddelde Lengte	31,00 voet
Nominaal gewicht		Treksterkte	2459,066 pond	Gewrongen Sterkte	132036 lb/ft
Nominale muurdikte	3.250“	Geadviseerd maak omhoog Torsie	53300 Ib/ft	Maximum maak omhoog Torsie	90775
Afwijkingsgrootte	2.875“	Misstapreces	Ja	Liftreces	Ja
IPC	Niets	Vloeibare Verplaatsing	2.86 het gesloten eind van de V.S. Gal/ft	Vloeibare capaciteit	0,37
Pin Length	n/a	Inspectiecriteria	NS-2
Dooslengte	n/a
Gemiddeld gewicht per verbinding	4985lbs (2261kgs)
Productiecriteria	API Spec 7
De Capaciteiten van de boorkraag
Het Lichaam van het dwarsdoorsnedegebied (in ²)	63,814
Dwarsdoorsnedegebied OD (in ²)	70,882
Identiteitskaart van het dwarsdoorsnedegebied (in ²)	7,069
Sectiemodulus (in ³)	83,336
Polaire Sectiemodulus (in ³)	166,671

Korte niet-magnetische boorkragen (SNMDCs):

SNMDCs wordt gebruikt tussen een moddermotor en een modderkraag om magnetische interferentie van het volgende te neutraliseren.

Verbindingen

Alle verbindingen worden precisie-machinaal bewerkt aan API Spec 7-2 vereisten. API de speld van de hulpgroef en droeg de achterhulp van de doosspanning is op verzoek beschikbaar. De draadwortels worden koud-gewerkt om een grotere weerstand tegen moeheid aan te bieden. Bij Tubulair die Bevel zijn alle verbindingen fosfaat met een laag om wordt bedekt om het kwetsen tijdens make-up te minimaliseren en de samenstelling van de draadopslag wordt toegepast. De draadbeschermers zijn geïnstalleerd om adequate gezamenlijke bescherming tijdens verzending te verzekeren.

Niet-magnetische Boorkragen

Kragen van de bevel zijn de Tubulaire niet-magnetische boor een integrale op zwaar werk berekende verbinding die van een stevige bar van austenitic roestvrij staal worden geconstrueerd. Onze niet-magnetische boorkragen worden voorzien van een machinaal bewerkte oppervlakte beëindigen voorwaarde.

Alle niet-magnetische kragen zijn heet/koud gewerkt om hen van de noodzakelijke mechanische eigenschappen te voorzien. De bars zijn toen trepanned, geïnspecteerd en machinaal bewerkte hotspot. Intern droeg behandeling wordt gepresteerd op de volledige lengte om het juiste samenpersende statuut van de interne diameter te bereiken.

Dit voorziet de kraag van optimale weerstand tegen spanningscorrosie het barsten. Elk van onze boorkragen worden vervaardigd overeenkomstig API specificatie 7, Q1 en geadviseerde praktijk 7G toepasselijk.

Boorkragen in het Boren Toepassing

De boorkragen spelen een essentiële rol in het boren proces. wegens de structurele eigenschappen, boorkragen kan gewicht voor het boren doel verstrekken, dat de belangrijkste specialiteit van de boorkraag één en is. De ernstwerken aangaande een aantal boorkragen om genoeg benedenwaartse kracht aan te bieden moesten rotsen met het boorbeetje breken.

Behalve het verstrekken van gewicht op het beetje (WOB), werken de boorkragen ook als schokbreker om de trilling en het schudden te bevochtigen wanneer de boring plaatsvindt. Op deze wijze, kan het het boren proces in een veel regelmatigere staat worden uitgevoerd.

Ten derde, staat de aanwezigheid van de boorkragen de pijpleidingen toe om in de trekstaat, terwijl waarborgen de starheid van het boorkoord onder grote compressie te blijven. Aldus, zijn de boorefficiency en de kwaliteit zeer beter.

Naast de bovengenoemde toepassingen, kunnen de boorkragen helpen om de richting te controleren die van de assemblage van het bodemgat, het probleem van gatenafwijking vermijden en de prestaties van het boren verbeteren.

Voor meer informatie tevreden om te contacteren:

Skype: ROSCHEN.TOOL, ROSCHEN_GROUP

WeChat: +86-137 6419 5009; +86-135 8585 5390

WhatsApp: +86-137 6419 5009; +86-135 8585 5390

E-mail: roschen@roschen.com; roschen@roschen.net

Website: http://www.roschen.com; http://www.roschen.net
