Onderaan de Gatenhamer voor Metallurgie, Steenkool, Chemisch product, Bouwmaterialen het Boren
Onderaan de Beschrijving van de Gatenhamer:
Het is een soort de hoge Hamer van de luchtdruk DTH zonder voetklep, ons nieuwste ontwerp. Het is ook één van de meest geavanceerde DTH-Hamers in de wereld.
Onderaan de voordelen van de Gatenhamer:
1. Uit het probleem van de breuk van de voetklep en uitbreiding en samentrekking.
2. Lager energieverbruik en hogere effectfrequentie. De het boren snelheid is 15%-30% hoger dan met voetklep.
3. Eenvoudige structuur, betrouwbare delen, onderhoud met lange levensuur, gemakkelijk en goedkoop.
4. Lager lucht en olieverbruik. Het olieverbruik is over 10% lager dan met voetklep.
Onderaan de Technische Parameters van de Gatenhamer
Lengte (sluit beetje uit) | Gewicht (sluit beetje uit) | Uitwendige diameter | Beetjesteel | Gatenwaaier | Verbindingsdraad | |
1102 mm | 68,00 kg | Φ125 mm | RD55C DHD350Q | Φ135mm ~ Φ155mm | API 2 3/8“ Reg. | |
API 3 1/2“ Reg. | ||||||
Werkdruk | Effecttarief bij 0,5 MPa | Geadviseerde Roterende Snelheid | Luchtconsumptie | |||
1.0 MPa | 1.8 MPa | 2.4 MPa | ||||
1.0 ~ 2,5 MPa | 28 Herz | 20 ~ 35 t/min | 8 m ³ /min | 14 m ³ /min | 19 m ³ /min |
DTH-hamersspecificaties | |||||||
Hamergrootte | Beetjesteel | ROSCHEN-Code | Verbindingsdraad | Geschikt beetje | Werkdruk | Luchtconsumptie | |
2“ | BR2 | ROS 11 ROS 22 | RD50 doos | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
1.0Mpa | 4m3/min | ||||||
1.4Mpa | 5m3/min | ||||||
3“ | DHD3.5 | ROS 32 | API 2 3/8“ Reg. | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
COP32/COP34 | |||||||
M30 | 1.5Mpa | 9m3/min | |||||
4“ | DHD340 | ROS 34 | API 2 3/8“ Reg. | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3/min | |||||
M40 | 2.4Mpa | 15m3/min | |||||
5“ | DHD350 | ROS 52 ROS 54 | API 2 3/8 " Reg/API 3 1/2“ Reg. | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3/min | |||||
M50 | 2.4Mpa | 23m3/min | |||||
6“ | DHD360 | ROS 62 ROS 64 | API 3 1/2“ Reg. | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3/min | |||||
M60 | 2.4Mpa | 28.5m3/min | |||||
8“ | DHD380 | ROS 82 ROS 84 | API 4 1/2“ Reg. | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3/min | |||||
SD8 | 2.4Mpa | 34m3/min | |||||
10“ | SD10 | ROS 100 | API 6 5/8“ Reg. | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
Numa100 | 1.8Mpa | 40m3/min | |||||
ROS 100 | 2.4Mpa | 55m3/min | |||||
12“ | DHD1120 | ROS 120 | API 6 5/8“ Reg. | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
SD12 | 1.8Mpa | 56m3/min | |||||
Numa120 | 2.4Mpa | 78m3/min | |||||
Nota's: Metzke, Remet-draad is beschikbaar! |

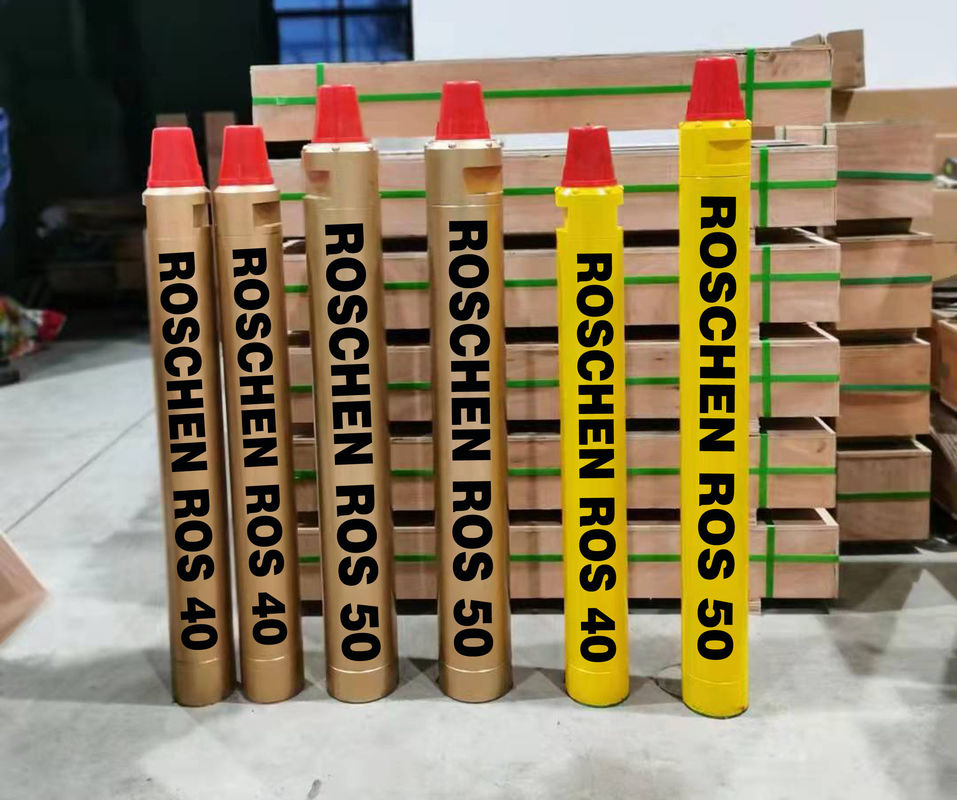

Onderaan de Details van de Gatenhamer
