Atlas Copco zonderlinge overbelastingsboring
ODS-SYSTEEM
Overbelastings Boorsysteem

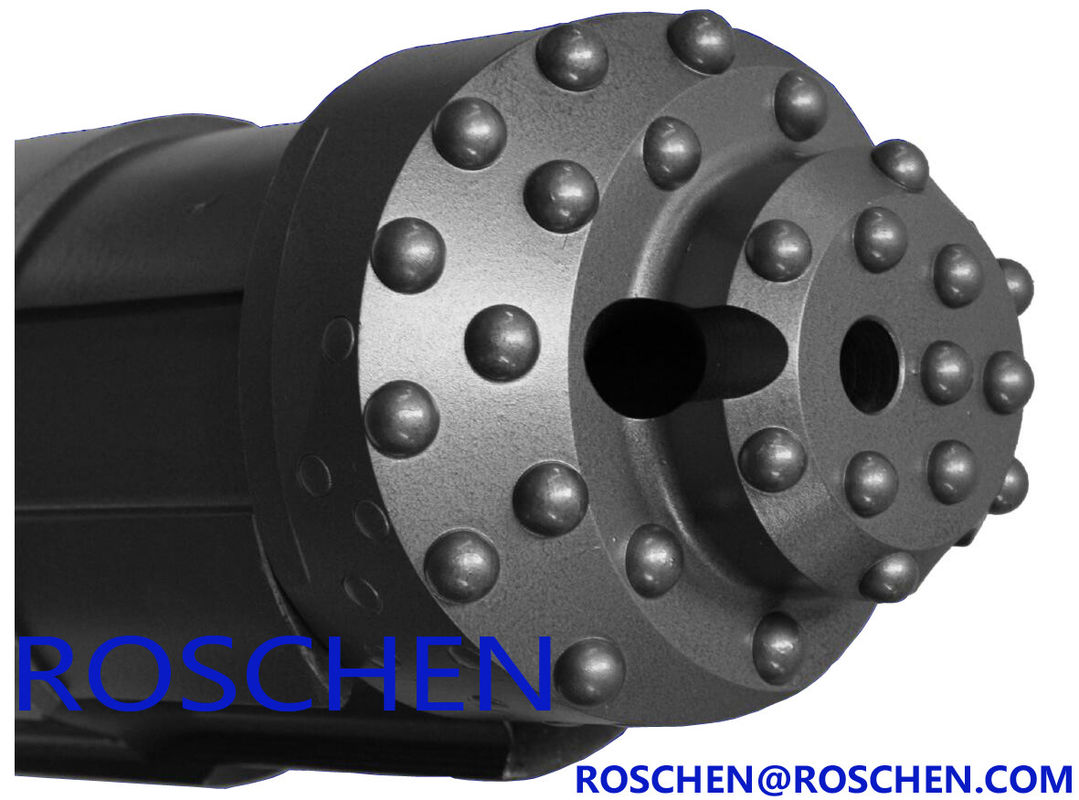

Het systeem van ODS van Roschen is een bewezen Zonderling Overbelastings Boorsysteem in twee delen dat voor de gelijktijdige boring en het omhulsel van gaten, door onstabiele grondvoorwaarden wordt ontworpen.
Zeer belangrijke Eigenschappen:
. Beschikbaar voor omhulselgrootte van 114mm (4 1/2“) aan 273mm (10 ¾“) diameter Eenvoudig ontwerp in twee delen voor betere overdracht van energie aan Beetjegezicht
. Optimale het boren prestaties in onstabiele grondvoorwaarden
. Het zonderlinge Beetje kan gemakkelijk en snel voor vervanging of heropfrissing worden verwijderd
. de „open en gesloten“ sluitenregeling binnen de beetjehouder zodat niets kan het Zonderlinge Beetje verhinderen te sluiten
. Het ODS-Beetje heeft een positief proefontwerp dat het Zonderlinge Beetje leiden helpt en een rechter gat veroorzaken
| Zonderling Omhulselsysteem (Zonderling Overbelastings Boorsysteem) | |||||||||
| Type | Omhulsel Recom.Size (mm) | Min Binnendia.of-Omhulselschoen Dia (mm) D | Het uitboren van Dia (mm) C | DTH-HAMER | Boorpijp | Artikelnummer. | |||
| Max.OD (a) | Min.ID (b) | Verbindingsdraad | O.D. (mm) | Vlakke moersleutel (mm) | |||||
| ODEX90 | 115 | 102 | 90 | 123 | DHD3.5 | API 2 3/8“ Reg. | 76 | 65 | Odex90-DHD |
| COP32 | Odex90-ODEX90-COP | ||||||||
| QL30 | ODEX90-QL30 | ||||||||
| ODEX115 | 142 | 128 | 115 | 152 | DHD340 | API 2 3/8“ Reg. | 76 | 65 | Odex115-DHD |
| COP44 | Odex115-ODEX115-COP | ||||||||
| SD4 | ODEX115-SD4 | ||||||||
| QL40 | ODEX115-QL40 | ||||||||
| Opdracht 40 | ODEX115-M40 | ||||||||
| ODEX140 | 171 | 157 | 140 | 187 | DHD350R | API 2 3/8“ Reg. | 89 | 65 | Odex140-DHD |
| COP54 | Odex140-ODEX140-COP | ||||||||
| SD5 | ODEX140-SD4 | ||||||||
| QL50 | ODEX140-QL50 | ||||||||
| Opdracht 50 | ODEX140-M50 | ||||||||
| ODEX165 | 196 | 183 | 165 | 212 | DHD360 | API 3 1/2“ Reg. | 114 | 95 | Odex165-DHD |
| COP64 | Odex165-ODEX165-COP | ||||||||
| SD6 | ODEX165-SD6 | ||||||||
| QL60 | ODEX165-QL60 | ||||||||
| Opdracht 60 | ODEX165-M60 | ||||||||
| ODEX190 | 222 | 205 | 190 | 237 | DHD360 | API 3 1/2“ Reg. | 114 | 95 | Odex190-DHD |
| COP64 | Odex190-ODEX190-COP | ||||||||
| SD6 | ODEX190-SD6 | ||||||||
| QL60 | ODEX190-QL60 | ||||||||
| Opdracht 60 | ODEX190-M60 | ||||||||
| ODEX240 | 273 | 260 | 240 | 306 | DHD380 | API 3 1/2“ Reg. | 114 | 95 | Odex240-DHD |
| COP84 | Odex240-ODEX240-COP | ||||||||
| SD8 | ODEX240-SD8 | ||||||||
| QL80 | ODEX240-QL80 | ||||||||
| Opdracht 80 | ODEX240-M80 | ||||||||
| ODEX280 | 327 | 305 | 280 | 370 | SD10 | API 4 1/2“ Reg. | 114 | 95 | Odex280-BR |
| Numa100 | Odex280-NU | ||||||||
ODEX
ROSCHEN veroorzaakt Zonderling de Overbelastings Boorsysteem van ODEX, om te beginnen met ODEX90 aan ODEX445. Dit drie - het stuksysteem bestaat uit van proefbeetje, ruimer, gidsapparaat. Worden de de overbelastings boorsystemen van ROSCHEN ODEX wijd gebruikt in een verscheidenheid van toepassingen van goed het boren van en mijnbouw om het verankeren en plaatsonderzoek te schommelen.
Advtanges:
- Snelle verwijdering van knipsels; Hoog penetratietarief, vooral in bestand rotsvorming;
- Gemakkelijke grond en grondwaterbemonstering tijdens het boren;
- Mogelijk om opbrengstraming bij geselecteerde diepte in de vorming te meten;
- Voordelig in unconsolidated vormingen met zeer riskant van het uithollen
Toepassingswaaier:
Het is geschikt om waterputten, geothermische putten, korte mircostapels te boren, middelgroot mini-type die gat van de bouw, dam en havenproject voegen.
1. Wanneer het boren van begin, de ruimer en boort uit het proef-gat wijd genoeg voor de omhulselbuis slingert uit om neer achter de assemblage van het boorbeetje te glijden.
2. Wanneer de vereiste diepte wordt bereikt, wordt de omwenteling zorgvuldig omgekeerd, waarna de ruimer binnen slingert, toelatend de assemblage van het boorbeetje om door het omhulsel worden uitgetrokken.
3. De omhulselbuizen die in het boorgat moeten worden verlaten zouden bij de bodem van het gat door middel van cementpleister of één of andere andere verzegelende agent moeten worden verzegeld.
4. De boring gaat aan de gewenste diepte in de basis verder gebruikend een conventionele boring.
