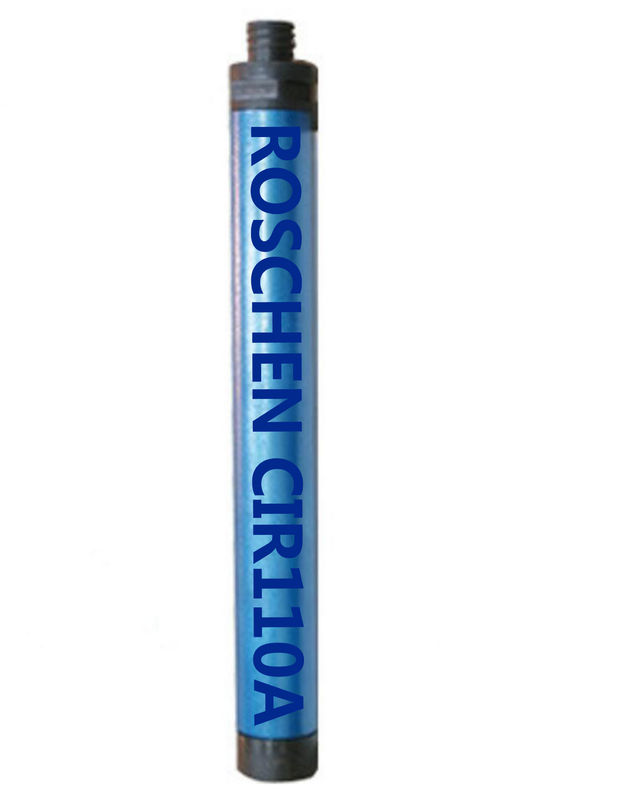

CIR110A Downhole de Boordownhole van de Boorhamer de Boring en de Mijnbouwtoebehoren van het Booreffect
| Naam | Onderaan hen Gatenhamer, DTH-Hamer |
| Merk | ROSCHEN |
| Toepassingsgebied | Open rotsboring, tunneltechniek |
| Gat het Boren snelheid (mm/min) | 840 (mm/min) |
| Grootte (mm) | 110 |
| Model | CIR110A |
| De Diameter van het boorgat (mm) | 110-120 (mm) (mm) |
| Effectenergie (MPa) | 0.5-0.7 |
| Gatendiepte (m) | 200 M |
| Effectfrequentie | 840 (Herz) |
| Laagdiameter | 98mm |
CIR110A Downhole de Details van het Hamerproduct:
Boordiameter: Φ110--120mm
Jasjediameter: Φ98mm
Totale lengte: 838mm
Gewicht: 36kg
Werkdruk: 0.5-0.7Mpa
Luchtconsumptie: 11m3/min
Effectfrequentie: 840 keer/min
DTH-Model de Specificatieafmetingen van de Boorhamer
| Model | Boorgat Dia. (mm) | Omhulsel OD (mm) | Lengte (mm) | Gewicht (kg) | Het werkdruk (MPa) | Luchtconsumptie (m3/min) | Effectfrequentie (T/min) |
| de Hamer van 65A DTH | Ø65-67 | 61 | 745 | 13 | 0.5-0.7 | 2.5 | ≥810 |
| de Hamer van 70A DTH | Ø74-76 | 67 | 766 | 15 | 0.5-0.7 | 3 | ≥810 |
| de Hamer van 80A DTH | Ø80-82 | 72 | 796 | 17 | 0.5-0.7 | 5.5 | ≥810 |
| 90 DTH Hamer | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 7 | ≥840 |
| de Hamer van 90A DTH | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 6 | ≥840 |
| 900 DTH Hamer | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 5 | ≥700 |
| 930 DTH Hamer | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 6 | ≥700 |
| de Hamer van 110A DTH | Ø110-120 | 98 | 838 | 36 | 0.5-0.7 | 11 | ≥840 |
| De Hamer van DHD340 DTH | Ø110-140 | 98 | 1045 | 39 | 1.2-2.0 | 3.5-15 | ≥1140 |
| De Hamer van DHD350 DTH | Ø135-155 | 122 | 1213 | 57 | 0.6-2.5 | 7.5-9 | ≥1140 |
| De Hamer van DHD360 DTH | Ø152-190 | 139 | 1300 | 98 | 0.6-2.5 | 10.5-19 | ≥1140 |
Methodes van het de Hamer de Gemeenschappelijke Oplossen van problemen van CIR110A DTH
| Defect | reden | Methode van uitsluiting |
| De luchtlevering beïnvloedt niet | 1. Er is buitenlandse kwestie bij de schijfklep en de controleklep is geplakt. | Demonteer de pers voor het schoonmaken en inspectie. |
| 2. De smeerolie is te kleverig om de zuiger te plakken. | Open de controleklep, voeg een kleine hoeveelheid kerosine of benzinevloed toe, en vervang dan het dunnere smeermiddel. | |
| 3. Nadat het boorbeetje uit plakt, zal het aan voor gezamenlijk breken en kan niet worden teruggesteld. | Verwijder het boorhoofd voor onderhoud. | |
| 4. Slechte smering, zuiger en cilinderbeet. | Ontmantel indien nodig en reviseer, vervang delen, en verbeter smeringsvoorwaarden. | |
| 5. Installeer verkeerde of ontbrekende delen. | Breng volgens het structuurdiagram opnieuw samen | |
| Shockless | 1. De rubberring is beschadigd, worden het het aanpassen stootkussen en de pakking niet gedrukt. | Vervang schort, verhogingspakking |
| 2. Strenge slijtage van zuigers, cilinders, enz. | Vervang delen |
CIR110A Downhole de Verrichtingsvoorzorgsmaatregelen van de Boorpers:
1. In normale rots het boren voorwaarden, wordt de pers onderhouden en schoongemaakt en om de 200 uren van verrichting opnieuw gebracht samen. Het boren van gaten of modder het slakken vormen wordt uitgevoerd om de 100 uren.
2. De smering van de pers wordt bereikt door het het oli?en apparaat op de belangrijkste motor. Daarom is het noodzakelijk om ervoor te zorgen dat het het oli?en apparaat met olie vóór het begin van elke verschuiving wordt gevuld, en er is nog een surplus alvorens de volgende verschuiving begint. De smeermiddelolie is mechanische olie Nr 20 in de zomer en de mechanische olie van Nr 5-10 in de winter. Alvorens de pers op de boorpijp wordt geïnstalleerd, wordt de uitlaatklep in werking gesteld om het puin in de boorpijp en de controle te verwijderen of er olie in de boorpijp is. Controleer het effectapparaat na het verbinden.
3. De pers en de boorstaaf moeten niet in het gat worden omgekeerd om ongevallen te verhinderen. Tijdens het boren onderaan het gat, als u wilt ophouden boor, zou u niet de luchtlevering aan de pers onmiddellijk moeten tegenhouden. U zou de boor opheffen en het moeten blazen, en de gaslevering tegenhouden wanneer er niet meer rots en rotspoeder in het gat zijn. , Houd dan op draaiend.
