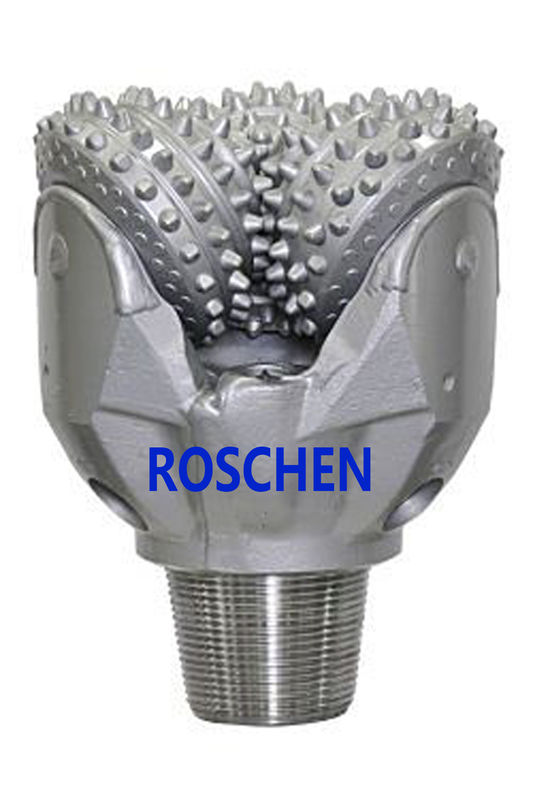

16 binnen. Tricone de Boorbeetje van GTX TCI, IADC 535
Beschrijving
Tricone de boorbeetjes van de rolkegel maximaliseren prestaties in een bepaalde toepassing. Onze die cultuur van ononderbroken op onze R&D-verplichting aan het verbeteren van uw boring wordt op verbetering-gebaseerd project-bereikt hogere ROP met lagere kosten-per-voet.
De familie van tricone de boorbeetjes van Roschen Hughes Christensen GT, van GTX, van GX en van STX van heeft Roschen Baker Hughes significante gebiedservaring tijdens het laatste decennium geaccumuleerd, die de boorbeetjes van keus voor vele exploitanten en contractanten in een verscheidenheid van toepassingen worden. Deze beetjes worden gebouwd op gebied-bewezen technologieën, gebruikend de materialen van uitstekende kwaliteit en een superieure productieprocessen om betrouwbare en verenigbare het boren prestaties te verstrekken.
Toepassingen:
. Conventionele het boren toepassingen
. Roterende en motortoepassingen
Eigenschappen/Voordelen:
. GTX-Lager - de GTX-lijn kenmerkt een O-ring verzegeld bal en rollager. Deze beetjes worden geadviseerd voor hoge t/min-boring en richtingtoepassingen waar de de gatensecties en uren op beetje worden verminderd.
. Maximumpenetratie - Agressieve het boren actie wegens zeer grote kegelcompensatie en het diepe ontwerp van de intermeshtand met goede ventilatie.
. Centrumstraal - een vierde straal wordt geplaatst in het centrum van het beetje en gebruikt om beetje balling en de bijbehorende vermindering van penetratietarief te verhinderen.
Specificaties:
1. Grootte: 16 binnen. (406,4 mm)
2. Beetjetype: Gtx-C30
3. IADC: 535
4. Tandtype: TCI
5. Het dragen/Verbindingspakket: Twee Rijrol/Gehulde O-ring
6. Verbinding: 75/8 REG API
7. Max. Gewicht op Beetje: klb 35 - 87 (15 - 38 tn of kdaN)
8. Rotatiesnelheid: Voor Roterende en Motortoepassingen
9. Samenstellingstorsie: 34.0 - 40,0 kft-pond (kNm 46,1 - 54,2)
| Nr. |
PDC-DE GROOTTE VAN HET ROTSbeetje |
REG. PIN API |
| in |
mm |
| 1 |
3 3/4 |
95.3 |
2 3/8 |
| 2 |
3 7/8 |
98.4 |
2 3/8 |
| 3 |
4 1/8 |
104.8 |
2 3/8 |
| 4 |
4 1/4 |
108 |
2 3/8 |
| 5 |
4 1/2 |
114.3 |
2 3/8 |
| 6 |
4 5/8 |
117.5 |
2 7/8 |
| 7 |
4 3/4 |
120.7 |
2 7/8 |
| 8 |
4 7/8 |
123.8 |
2 7/8 |
| 9 |
5 1/2 |
139.7 |
3 1/2 |
| 10 |
5 5/8 |
142.9 |
3 1/2 |
| 11 |
5 2/3 |
143.9 |
3 1/2 |
| 12 |
4 3/4 |
146.1 |
3 1/2 |
| 13 |
5 7/8 |
149.2 |
3 1/2 |
| 14 |
6 |
152.4 |
3 1/2 |
| 15 |
6 1/8 |
155.6 |
3 1/2 |
| 16 |
6 1/4 |
158.8 |
3 1/2 |
| 17 |
6 1/2 |
165.1 |
3 1/2 |
| 18 |
6 5/8 |
168.3 |
3 1/2 |
| 19 |
6 3/4 |
171.5 |
3 1/2 |
| 20 |
7 1/2 |
190.5 |
4 1/2 |
| 21 |
7 5/8 |
193.7 |
4 1/2 |
| 22 |
7 7/8 |
200 |
4 1/2 |
| 23 |
8 3/8 |
212.7 |
4 1/2 |
| 24 |
8 1/2 |
215.9 |
4 1/2 |
| 25 |
8 5/8 |
219.1 |
4 1/2 |
| 26 |
8 3/4 |
222.3 |
4 1/2 |
| 27 |
9 1/2 |
241.3 |
6 5/8 |
| 28 |
9 5/8 |
244.5 |
6 5/8 |
| 29 |
9 7/8 |
250.8 |
6 5/8 |
| 30 |
10 1/2 |
266.7 |
6 5/8 |
| 31 |
10 5/8 |
269.9 |
6 5/8 |
| 32 |
11 |
279.4 |
6 5/8 |
| 33 |
11 5/8 |
295.3 |
6 5/8 |
| 34 |
12 |
304.8 |
6 5/8 |
| 35 |
12 1/4 |
311.2 |
6 5/8 |
| 36 |
12 5/16 |
312.7 |
6 5/8 |
| 37 |
13 3/8 |
314.3 |
6 5/8 |
| 38 |
12 7/16 |
315.9 |
6 5/8 |
| 39 |
12 5/8 |
320.7 |
6 5/8 |
| 40 |
13 1/8 |
333.4 |
6 5/8 |
| 41 |
13 1/2 |
342.9 |
6 5/8 |
| 42 |
13 5/8 |
346.1 |
6 5/8 |
| 43 |
13 3/4 |
349.3 |
6 5/8 |
| 44 |
14 1/2 |
368.3 |
7 5/8 |
| 45 |
14 3/4 |
374.7 |
7 5/8 |
| 46 |
15 1/2 |
393.7 |
7 5/8 |
| 47 |
16 |
406.4 |
7 5/8 |
| 48 |
17 1/2 |
444.5 |
7 5/8 |
| 49 |
18 7/8 |
479.4 |
7 5/8 |
| 50 |
20 |
508 |
7 5/8 |
| 51 |
22 |
558.8 |
7 5/8 |
| 52 |
24 |
609.6 |
7 5/8 |
| 53 |
26 |
660.4 |
7 5/8 |
| 54 |
28 |
711.2 |
7 5/8 |
| 55 |
30 |
762 |
7 5/8 |
