QL120 de de Sterke Prestaties en Doenbaarheid van de spectaculaire vooruitganghamer voor onderaan de Gatenboring
De Hulpmiddelen van de de Rotsboring van atlascopco -
Secoroc onderaan het Gatenmateriaal
Sterke Prestaties en Doenbaarheid
Onze Spectaculaire vooruitgangproductregel is beschikbaar voor die die naar een goed evenwicht tussen sterke prestaties en kosten streven. Deze productregel was de het boren eerste hybride combinatie van de industrie klep en valveless down-hole van de luchtcyclus boren. Plaatsend vele de industriebenchmarks, blijft de Spectaculaire vooruitganglijn goede waarde aanbieden.
| QL120 algemene Specificaties | ||||
| Het Model van de spectaculaire vooruitganghamer | QL120 spectaculaire vooruitganghamer | |||
| Beschrijving van Punt | Norm | Slank | ||
| Engels | Metrisch | Engels | Metrisch | |
| De standaardverbinding van de boorpijp (zie opties) | 65/8 API Reg. speld | 65/8 API Reg. speld | ||
| Buitendiameter (duim & mm) | 11.2 | 285 | 10.75 | 273 |
| De lengte w/o beet schouder aan schouder (duim & mm) | 72.3 | 1.837 | 72.3 | 1.837 |
| Lengte met uitgebreid beetje (duim & mm) | 82 | 2.083 | 82 | 2.083 |
| Lengte met ingetrokken beetje (duim & mm) | 80 | 2.032 | 80 | 2.032 |
| Gewichtsw/o beetje (pond & kg) | 1.430 | 650 | 1.257 | 571 |
| Backhead over vlakten (duim) | 4 x 1 AF | 4 x 1 AF | ||
| Minimumbeetjegrootte (duim & mm) | 12.25 | 311 | 12.25 | 311 |
| Maximumbeetjegrootte (duim & mm) | 22 | 559 | 22 | 559 |
| Droeg (duim & mm) | 9.25 | 235 | 9.25 | 235 |
| Zuigergewicht (pond & kg) | 350 | 159 | 350 | 159 |
| Slag (duim & mm) | 5 | 127 | 5 | 127 |
| Maximumdrukverschil (psig & bar) | 250 | 17 | 250 | 17 |
| Maximumvernauwingsdiameter (duim & mm) | 0,75 | 19 | 0,75 | 19 |
| Samenstellingstorsie (ft-lb. & NM) | 12.000 | 16.248 | 12.000 | 16.248 |
| Steelstijl | QL120 | QL120 | ||
| QL120 de Luchtconsumptie van de spectaculaire vooruitganghamer: | ||
| Beschrijving | Norm | |
| 100 psi/6,9-bar (scfm & l/s) | 804 | 379 |
| slagen per minuut | 585 | |
| 150 psi/10,3-bar (scfm & l/s) | 1.248 | 589 |
| slagen per minuut | 695 | |
| 200 psi/13,8-bar (scfm & l/s) | 1.680 | 792 |
| slagen per minuut | 805 | |
| 250 psi/17,2-bar (scfm & l/s) | 2.100 | 990 |
| slagen per minuut | 915 | |
| 300 psi/20,7-bar (scfm & l/s) | 2.508 | 1.183 |
| slagen per minuut | 1.025 | |
| 350 psi/24,1-bar (scfm & l/s) | 2.904 | 1.370 |
| slagen per minuut | 1.135 | |
| Boven specificaties/classificaties zijn gebaseerd bij het aanvankelijke fabriek plaatsen. | ||
De steel kan beschikbaar zijn:
1) Diameter 64mm70mm steel Bulroc BR1
2) Diameter 70mm95mm steel Halco MACH20, Bulroc-BR2
3) Diameter 90mm102mm steel COP32, COP34, Halco MACH303, M30, DHD3.5, Bulroc BR3
4) Diameter 105mm152mm steel COP44, DHD340, Halco MACH44, SD4, M40, QL40, Bulroc BR4
5) Diameter 135mm165mm steel COP54, DHD350R, COP54, Halco MACH50, SD5, M50, QL50, Bulroc BR5
6) Diameter 152mm254mm steel COP64, DHD360, SD6, M60, QL60, Bulroc BR6
7) Diameter 203mm330mm steel COP84, DHD380, SD8, QL80
8) Diameter 254mm380mm steel SD10, Numa100
9) Diameter 305mm508mm steel DHD1120, SD12, N120, N125
10) Diameter 405mm864mm steel SD15, SD18
11) VKP80, VKP95, CIR90, CIR100, CIR110, CIR150, CIR200…
Wij kunnen verwante productendth hamers, ODEX-systeem, symmetrische systemen, de boorsystemen van het diablok, de boorpijpen van enz. en van DTH voor divers draadapi REG., API ook verstrekken ALS, BECO, enz.
DTH-Knoopbeetjes:
Eigenschap:
1. Het knoopbeetje is goed - gekend voor zijn hoge slijtageweerstand op medium-hard aan harde schurende rotsvormingen (tussen MPa 200 aan 260 MPa samenpersende sterkte). Het kenmerken van sferisch wolframcarbide neemt op dat gekend is om sterke configuratie tegen carbidebreuk te hebben.
2. Geadviseerd voor het elimineren van gatenafwijking
3. Wijd het gebruikte afdrijven en een tunnel graven
4. Het ontwerp van het beetjegezicht is ideaal voor medium-hard aan harde schurende rots
De steel kan beschikbaar zijn:
R25/R32 knoopbeetjes: Van 41mm tot 115mm
T38/R38 knoopbeetjes: Van 57mm tot 89mm
T45 knoopbeetjes: Van 70mm tot 105mm
T51 knoopbeetjes: Van 89mm tot 127mm
ST58 knoopbeetjes: Van 89mm tot 127mm
GT60 knoopbeetjes: Van 102mm tot 152mm
EL68 knoopbeetjes: Van 115mm tot 152mm
ST68 knoopbeetjes: Van 115mm tot 152mm
Knopenvorm: Overkoepeld, sferisch, parabolisch (semi-ballistisch), ballistisch
Gezichtsvorm: Vlak gezicht, dalingscentrum, uni-gezicht;
Roktype: Normaal, trek in, trek rechtstreeks gezicht in

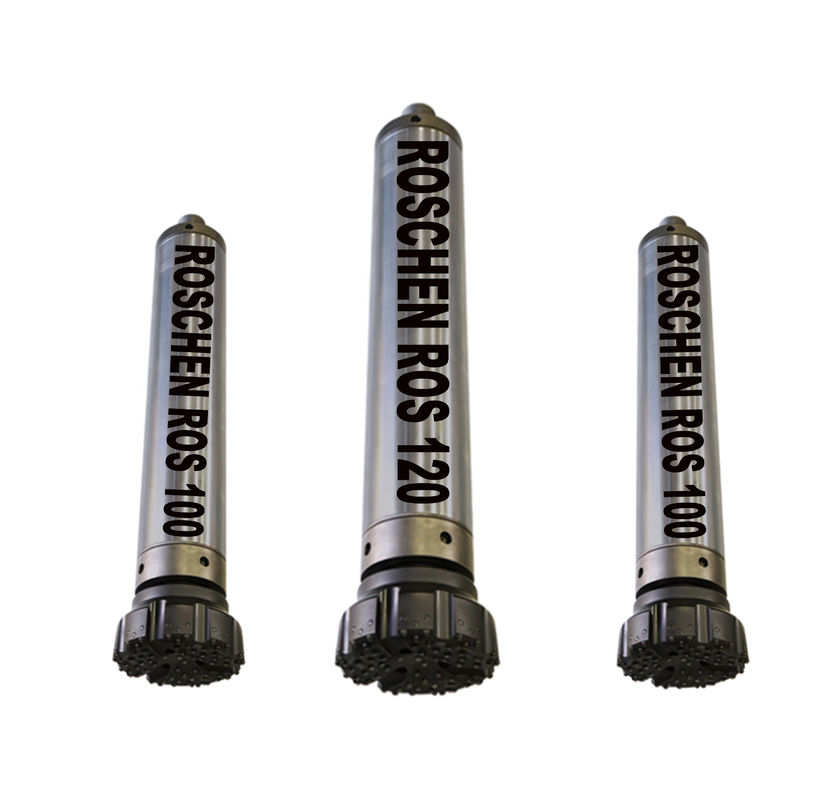

| De Hamersspecificaties van ROSCHEN DTH | |||||||
| Hamergrootte | Beetjesteel | ROSCHEN-Code | Verbindingsdraad | Geschikt beetje | Werkdruk | Luchtconsumptie | |
| 2“ | BR2 | ROS 11 ROS 22 | RD50 doos | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
| 1.0Mpa | 4m3/min | ||||||
| 1.4Mpa | 5m3/min | ||||||
| 3“ | DHD3.5 | ROS 32 | API 2 3/8“ Reg. | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
| COP32/COP34 | |||||||
| M30 | 1.5Mpa | 9m3/min | |||||
| 4“ | DHD340 | ROS 34 | API 2 3/8“ Reg. | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
| COP44 | |||||||
| QL40 | |||||||
| SD4 | 1.8Mpa | 10m3/min | |||||
| M40 | 2.4Mpa | 15m3/min | |||||
| 5“ | DHD350 | ROS 52 ROS 54 | API 2 3/8 " Reg/API 3 1/2“ Reg. | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
| COP54 | |||||||
| QL50 | |||||||
| SD5 | 1.8Mpa | 15m3/min | |||||
| M50 | 2.4Mpa | 23m3/min | |||||
| 6“ | DHD360 | ROS 62 ROS 64 | API 3 1/2“ Reg. | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
| COP64 | |||||||
| QL60 | |||||||
| SD6 | 1.8Mpa | 20m3/min | |||||
| M60 | 2.4Mpa | 28.5m3/min | |||||
| 8“ | DHD380 | ROS 82 ROS 84 | API 4 1/2“ Reg. | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
| COP84 | |||||||
| QL80 | 1.8Mpa | 26m3/min | |||||
| SD8 | 2.4Mpa | 34m3/min | |||||
| M80/M85 | |||||||
| 10“ | SD10 | ROS 100 | API 6 5/8“ Reg. | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
| Numa100 | 1.8Mpa | 40m3/min | |||||
| ROS 100 | 2.4Mpa | 55m3/min | |||||
| 12“ | DHD1120 | ROS 120 | API 6 5/8“ Reg. | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
| SD12 | 1.8Mpa | 56m3/min | |||||
| Numa120 | 2.4Mpa | 78m3/min | |||||
| Nota's: Om het even welke speciale grootte van DTH-beetjes zal door verzoeken beschikbaar zijn. | |||||||
| Metzke, Remet-draad is beschikbaar! | |||||||
FAQ
Termijnen & Voorwaarden om Opdracht te geven tot:
Kwaliteitsgarantie:
Onze producten worden gemaakt van hoogte - het kwaliteitsstaal en alle reserveonderdelendelen worden geïnspecteerd strikt alvorens te verschepen. Wij hebben snel reacties voor uw klacht en suggestie.
Pakket:
Gebruikend vouw-houten gevallen en pallet voor pakket om de producten te beschermen en de schade te vermijden tijdens vervoer. Ook kunnen wij pakket volgens uw speciale verzoeken aanpassen.
Productietijd:
Over het algemeen behoefte 15-25 dagen
Vervoer:
Door de lucht, door Uitdrukkelijk of door overzees volgens uw verzoeken.
1. Methodes van Betaling:
T/T (Telegrafische Overdracht) of Western Union of L/C bij gezicht
2. De behandeling van tijd voor een orde
De gebaseerde in bestelling hoeveelheid, het vergt normaal 20 dagen voor productie.
in 3 werkdagen na het ontvangen van de vooruitbetaling
3. Verschepende manier
Steekproeforde: wij stellen Koerier uitdrukkelijk als DHL/UPS/TNT/FEDEX of door de lucht voor
Bulkorder: wij stellen door de lucht of door overzees voor.
4. Kwaliteitscontrole
Wij hebben onze eigen ervaren QC.
Er zal strikte inspectie en het testen voor elke orde alvorens uit te verschepen zijn.
5. Na de Diensten:
a. Ons verkoopteam zal reactie voor uw vraag binnen 24 uren (Uitgesloten Vakantie)
b. De technische ondersteuning zal in op om het even welk ogenblik beschikbaar zijn
6. Kwaliteit & de Dienst:
A. Er zal strikte inspectie en het testen voor elke orde alvorens uit te verschepen zijn.
B. Onze verkoopteam en Technische ondersteuning zal reactie voor uw vraag binnen 24 uren door skype: ROSCHEN.TOOL en WhatsApp/Wechat: +86-13764195009
C. de vrije vervanging zal eens de mislukking bevestigd veroorzaakt of onze productkwaliteit verstrekken; Niet tevreden met een terugbetaling.
