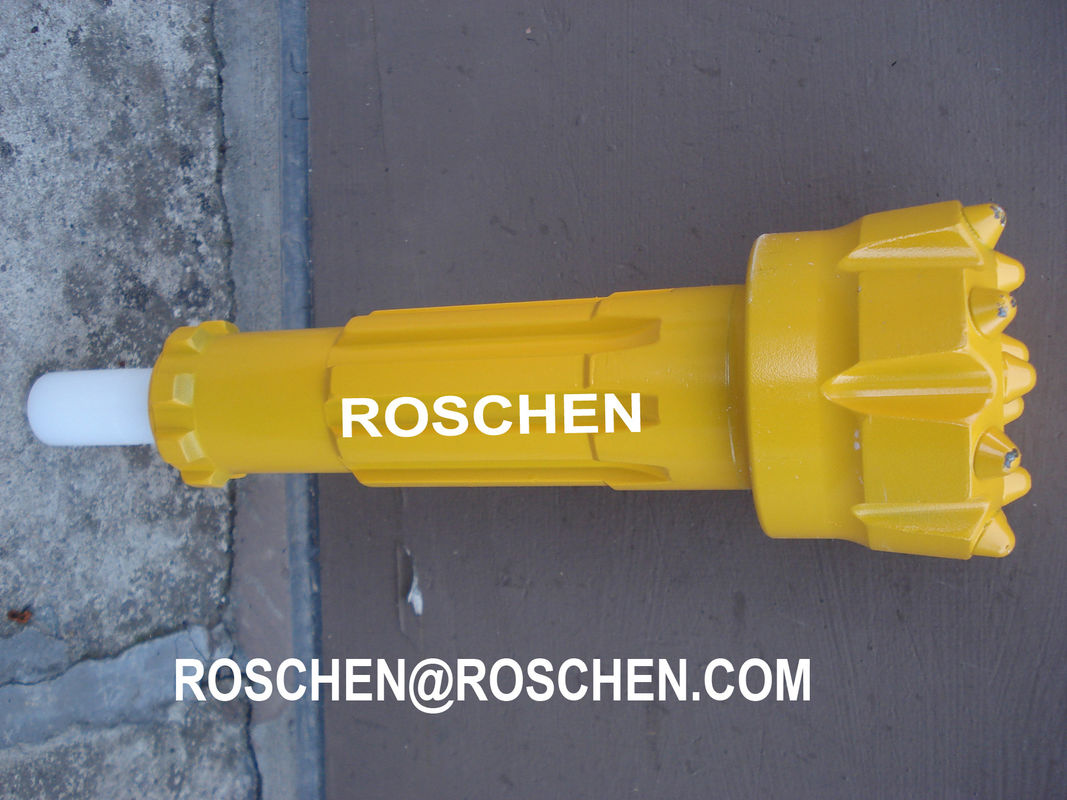

Onderaan het Gat, DTH-de Knoopbeetje van de Boorrots voor Steengroeveboring, Mijnbouw, DTH-Hamerboring
De hamer en de beetjes van ROSCHEN DTH zijn compatibel met CIR, DHD, QL, BR, Opdracht, enz.-Reeks van Atlas en Secoroc enz.
Zij zijn met hoog rendement, laag mislukkingstarief en snakken levensduur. Zelfs voor allerlei hoge hardheid, hoge schurende rotsen en andere ruwe voorwaarden, kunnen onze boringshulpmiddelen efficiënte en economische boring ook realiseren.
De beneden-de-gaten (DTH) beetjes worden gebruikt met beneden-de-Gatenhamers voor het boren van gaten door een brede waaier van rotsentypes. Samen met DTH-hamers, worden de beetjes van de boorhamer ontworpen met een splined aandrijving voor het roteren van het beetje in de grond. De boorbeetjes zijn beschikbaar in verschillende grootte en verschillende stijlen zodat kunnen zij een brede waaier van gatengrootte boren.
Basisinformatie | |
Modelleer nr.: | RS 105 |
Materiaal: | De Legeringen van het kobaltstaal |
Punt: | RS 335 |
Hamerlengte (mm): | 143 |
Gewicht (Kg): | 33 |
Luchtconsumptie (M3/Min.): | 4.2-11.7 |
Effectfrequentie (Tijden/Min.): | ≥800 |
Handelsmerk: | ROSCHEN |
Oorsprong: | DUITSLAND, CHINA |
Type: | Het Beetje van de centrumboor |
Gebruik: | Goed Borend |
Het boren Dia. (mm): | 90-105 |
Buitendia. (mm): | 85 |
Werkdruk (MPa): | 0.7-2.1 |
Torsie (N.M): | 475 |
Verbinding 1: | API 2-3/8 |
Specificatie: | SGS |
Punt | ROS 335 | ROS 345 | ROS 355 | ROS 365 | ROS 385 | ROS 3105 | ROS 3125 |
Het boren Dia. | 90-105 | 110-130 | 135-155 | 160-200 | 200-254 | 254-311 | 311-360 |
(mm) | |||||||
Hamerlengte (mm) | 143 | 1281 | 1292 | 1345 | 1578 | 1440 | 1430 |
Buitendia. (mm) | 85 | 105 | 124 | 154 | 190 | 250 | 270 |
Centrumgat Dia. (mm) | 33 | 36 | 36 | 61 | 61 | 75 | 85 |
Werkdruk (Mpa) | 0.7-2.1 | 0.7-2.1 | 0.8-2.1 | 0.8-2.1 | 0.8-2.1 | 0.8-2.4 | 0.8-2.4 |
Luchtconsumptie (M3Min.) | 4.2~11.7 | 5.7~14.2 | 6.5~19.3 |
9~18 |
12~30.8 | 15~34 | 20~37.8 |
Torsie (N.M) | 475 | 600 | 791 | 950 | 1040 | 1260 | 1250 |
Effectfrequentie | >=800 | >=800 | 800-1200 | 600-1100 | 660-1208 | 660-1230 | 600-1150 |
(TimesMin.) | |||||||
Verbinding 1 | API 2-38 | API 2-78 | T 91-3 | API 4-12 | API 4-12 | API 4-12 | API 4-12 |
De Hamersspecificaties van ROSCHEN DTH | |||||||
Hamergrootte | Beetjesteel | ROSCHEN-Code | Verbindingsdraad | Geschikt beetje | Werkdruk | Luchtconsumptie | |
2“ | BR2 | ROS 11 ROS 22 | RD50 doos | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
1.0Mpa | 4m3/min | ||||||
1.4Mpa | 5m3/min | ||||||
3“ | DHD3.5 | ROS 32 | API 2 3/8“ Reg. | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
COP32/COP34 | |||||||
M30 | 1.5Mpa | 9m3/min | |||||
4“ | DHD340 | ROS 34 | API 2 3/8“ Reg. | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3/min | |||||
M40 | 2.4Mpa | 15m3/min | |||||
5“ | DHD350 | ROS 52 ROS 54 | API 2 3/8 " Reg/API 3 1/2“ Reg. | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3/min | |||||
M50 | 2.4Mpa | 23m3/min | |||||
6“ | DHD360 | ROS 62 ROS 64 | API 3 1/2“ Reg. | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3/min | |||||
M60 | 2.4Mpa | 28.5m3/min | |||||
8“ | DHD380 | ROS 82 ROS 84 | API 4 1/2“ Reg. | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3/min | |||||
SD8 | 2.4Mpa | 34m3/min | |||||
M80/M85 | |||||||
10“ | SD10 | ROS 100 | API 6 5/8“ Reg. | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
Numa100 | 1.8Mpa | 40m3/min | |||||
ROS 100 | 2.4Mpa | 55m3/min | |||||
12“ | DHD1120 | ROS 120 | API 6 5/8“ Reg. | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
SD12 | 1.8Mpa | 56m3/min | |||||
Numa120 | 2.4Mpa | 78m3/min | |||||
Nota's: Om het even welke speciale grootte van DTH-beetjes zal door verzoeken beschikbaar zijn. | |||||||
Metzke, Remet-draad is beschikbaar! |
De Beetjesspecificaties van ROSCHEN DTH | ||||
Hamergrootte | Beetjesdiameter | Steel | ROSCHEN-CODE | |
Metrisch | Duim | |||
1“ | 64mm70mm | 2 1/2“ - 2 3/4“ | BR1 | ROS 11 |
2“ | 70mm95mm | 2 3/4“ - 3 3/4“ | MACH20/BR2 | ROS 22 |
3“ | 90mm102mm | 3 1/2“ - 4“ | COP32/COP34/MACH303 | ROS 32 |
M30/DHD3.5/BR3 | ROS 34 | |||
4“ | 105mm152mm | 4 1/8“ - 6“ | COP44/DHD340/MACH44 | ROS 42 |
SD4/M40/QL40 | ROS 44 | |||
5“ | 133mm165mm | 5 1/4“ - 6 1/2“ | COP54/DHD350R/MACH50 | ROS 52 |
SD5/M50/QL50/BR5 | ROS 54 | |||
6“ | 152mm254mm | 4 1/8“ - 10“ | COP64/DHD360/SD6 | ROS 62 |
M60/QL60/Bulroc BR6 | ROS 64 | |||
8“ | 203mm330mm | 8“ - 13“ | COP84/DHD380/SD8 | ROS 82 |
QL80/M80/M85 | ROS 84 | |||
10“ | 254mm380mm | 10“ - 15“ | SD10 | ROS 100 |
NUMA100 | ||||
12“ | 305mm508mm | 12“ - 20“ | DHD1120/SD12 | ROS 120 |
NUMA120/NUMA125 | ||||
Nota's: Om het even welke speciale grootte van DTH-beetjes zal door verzoeken beschikbaar zijn. | ||||
Metzke, Remet-draad is beschikbaar! |
De vormselectie van het beetjegezicht:
1. DalingsCenterboor
Voor hoge penetratietarieven in zachte aan middelgrote harde en gespleten rotsvormingen. Lage aan middelgrote luchtdruk. De maximumcontrole van de gatenafwijking.
2. Concaaf Gezicht
Het globale gezicht van het toepassingsbeetje specifiek voor middelgrote harde en homogenerous rotsvormingen. De goede controle van de gatenafwijking en goede het spoelen capaciteit.
3. Vlak Gezichtsbeetje
Dit soort gezichtsvorm is geschikt voor hard aan zeer harde en schurende rotsvormingen in toepassingen met hoge luchtdruk. Goede penetratietarieven een weerstand tegen staalwas.
4. Dubbel Maatgezicht
Dit soort gezichtsvorm is geschikt voor snelle penetratietarieven in middel aan harde rotsvormingen. Ontworpen voor hoge luchtdruk en goede weerstand tegen het beetje van de de stapmaat van de staalwas.
5. Convex Gezicht
Voor hoge penetratietarieven in zacht tot medium-hard met lage aan middelgrote luchtdruk. Het is de meeste weerstand tegen staalwas, en kan de lading verminderen en op de maatknopen, maar de slechte controle van de gatenafwijking dragen.
FAQ
De informatie over het beetje van de dthboor u kan houden van vóór orde te kennen:
1. Methodes van Betaling:
T/T (Telegrafische Overdracht) of Western Union of L/C bij gezicht
2. Behandelende tijd voor een orde
De gebaseerde in bestelling hoeveelheid, het vergt normaal 20 dagen voor productie.
in 3 werkdagen na het ontvangen van de vooruitbetaling
3. Verschepende manier
Steekproeforde: wij stellen Koerier uitdrukkelijk als DHL/UPS/TNT/FEDEX of door de lucht voor
Bulkorder: wij stellen door de lucht of door overzees voor.
4. Kwaliteitscontrole
Wij hebben onze eigen ervaren QC.
Er zal strikte inspectie en het testen voor elke orde alvorens uit te verschepen zijn.
5. Na de Diensten:
a. Ons verkoopteam zal reactie voor uw vraag binnen 24 uren (Uitgesloten Vakantie)
b. de technische ondersteuning zal in op om het even welk ogenblik beschikbaar zijn
6. Kwaliteit & de Dienst:
A. Er zal strikte inspectie en het testen voor elke orde alvorens uit te verschepen zijn.
B. Onze verkoopteam en Technische ondersteuning zal reactie voor uw vraag binnen 24 uren door skype: ROSCHEN.TOOL en WhatsApp/Wechat: +86-13764195009
C. de vrije vervanging zal eens de mislukking bevestigd veroorzaakt of onze productkwaliteit verstrekken.
