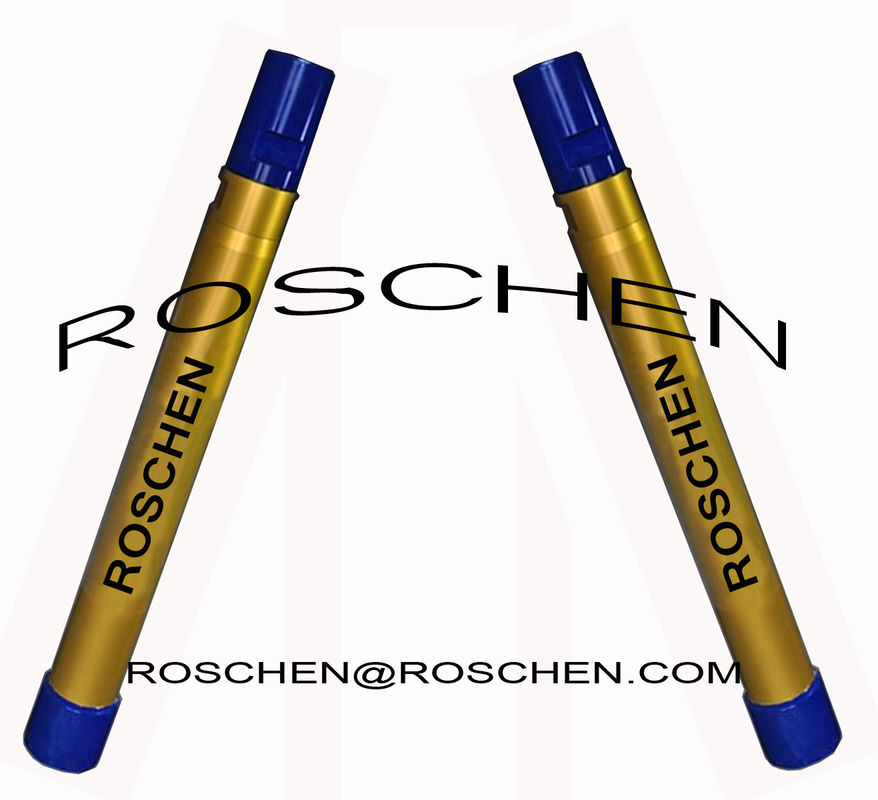

De Hamer van M5A DTH (M5)
De Hameropdracht 50 van M5A DTH onderaan het Ideaal van de Gatenhamer voor het Boren van Gatenmateriaal
DTH-Hamer
Beneden de Gatenhamer is een integraal onderdeel van de boringsinstallatie met duikvermogen en behoort tot het werkende apparaat van de downhole boringsinstallatie. DTH-de Hamer is verdeeld in lagedrukimpacters met duikvermogen, duikt de slagdruk impacters en de hoge druk duikt impacters.
Wijd gebruikt in metallurgie, is de steenkool, chemisch product, bouwmaterialen niet bezige mijnen en watermilieubescherming, waterkracht, wegen, spoorwegen, defensie, bouw en andere projecten in het gat, geschikt voor droog en nat het waterwind van het verrichtingsgat en watermengsel, en boorgat het gutsen is de natte verrichting, betrouwbare prestaties, nu het ideale boorgatenmateriaal.
Het het werk principe van het effect: het begin van het effect van de slag, de zuiger en de klep zijn in de extreme positie, de druk door de klepdekking en de zetel van het radiale gat in de cilinderkamer, die de boor van het de benedenwaartse bewegingseffect van de zuigerhoge snelheid duwen. Wanneer de zuigerrij aan de ring van de latgroef wordt gesloten, begon de lagere kamerdruk toe te nemen, zo het hogere eind van het zuigergat uit de luchtkolom, zodat de hogere holte door de atmosfeer, de druk, het eind van de het werk slag wordt verminderd. Toen de zuiger na het effect van de staart van de boor, de klep toe te schrijven aan zijn hogere en lagere drukeffect, de commutatie, de zuiger de beweging van de terugkeerslag herhaalde.
Basisinformatie | |
Modelleer nr | M5 |
Mijnbouwvoorwerp | Mijnbouw |
Oorsprong | Duitsland, China |
Type | Boringsmachine |
Handelsmerk | ROSCHEN |
HS Code | 84123100 |
Mijnbouwvoorwerp | Mijnbouw, Ertsmachines, Steengroeve |
Gebruik | Gebruik samen met DTH-Knoopbeetjes |
Toepassing | DTH-Boring. Mijnbouw, Steengroeve |
Boordiameter | 65305mm |
Vervoerpakket | Vouw houten Doos |
Productomschrijving:
Het is een soort de hoge Hamer van de luchtdruk DTH zonder footvalve, ons nieuwste ontwerp. Het is ook één van de meest geavanceerde DTH-Hamers in de wereld.
Het heeft de volgende voordelen:
1. Uit het probleem van de breuk van de voetklep en uitbreiding en samentrekking.
2. Lager energieverbruik en hogere effectfrequentie. De het boren snelheid is 15%-30% hoger dan met voetklep.
3. Eenvoudige structuur, betrouwbare delen, onderhoud met lange levensuur, gemakkelijk en goedkoop.
4. Lager lucht en olieverbruik. Het olieverbruik is over 10% lager dan met voetklep.
Lengte (sluit beetje uit) | Gewicht (sluit beetje uit) | Uitwendige diameter | Beetjesteel | Gatenwaaier | Verbindingsdraad | |
1110 mm | 68,50 kg | Φ125 mm | HM5 | Φ135mm ~ Φ155mm | API 2 3/8“ Reg. | |
API 3 1/2“ Reg. | ||||||
Werkdruk | Effecttarief bij 0,5 MPa | Geadviseerde Roterende Snelheid | Luchtconsumptie | |||
1.0 MPa | 1.8 MPa | 2.4 MPa | ||||
1.0 ~ 2,5 MPa | 28 Herz | 20 ~ 35 t/min | 7 m ³ /min | 14 m ³ /min | 19 m ³ /min |
DTH-hamersspecificaties | |||||||
Hamergrootte | Beetjesteel | ROSCHEN-Code | Verbindingsdraad | Geschikt beetje | Werkdruk | Luchtconsumptie | |
2“ | BR2 | ROS 11 ROS 22 | RD50 doos | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
1.0Mpa | 4m3/min | ||||||
1.4Mpa | 5m3/min | ||||||
3“ | DHD3.5 | ROS 32 | API 2 3/8“ Reg. | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
COP32/COP34 | |||||||
M30 | 1.5Mpa | 9m3/min | |||||
4“ | DHD340 | ROS 34 | API 2 3/8“ Reg. | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3/min | |||||
M40 | 2.4Mpa | 15m3/min | |||||
5“ | DHD350 | ROS 52 ROS 54 | API 2 3/8 " Reg/API 3 1/2“ Reg. | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3/min | |||||
M50 | 2.4Mpa | 23m3/min | |||||
6“ | DHD360 | ROS 62 ROS 64 | API 3 1/2“ Reg. | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3/min | |||||
M60 | 2.4Mpa | 28.5m3/min | |||||
8“ | DHD380 | ROS 82 ROS 84 | API 4 1/2“ Reg. | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3/min | |||||
SD8 | 2.4Mpa | 34m3/min | |||||
10“ | SD10 | ROS 100 | API 6 5/8“ Reg. | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
Numa100 | 1.8Mpa | 40m3/min | |||||
ROS 100 | 2.4Mpa | 55m3/min | |||||
12“ | DHD1120 | ROS 120 | API 6 5/8“ Reg. | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
SD12 | 1.8Mpa | 56m3/min | |||||
Numa120 | 2.4Mpa | 78m3/min | |||||
Nota's: Metzke, Remet-draad is beschikbaar! |
