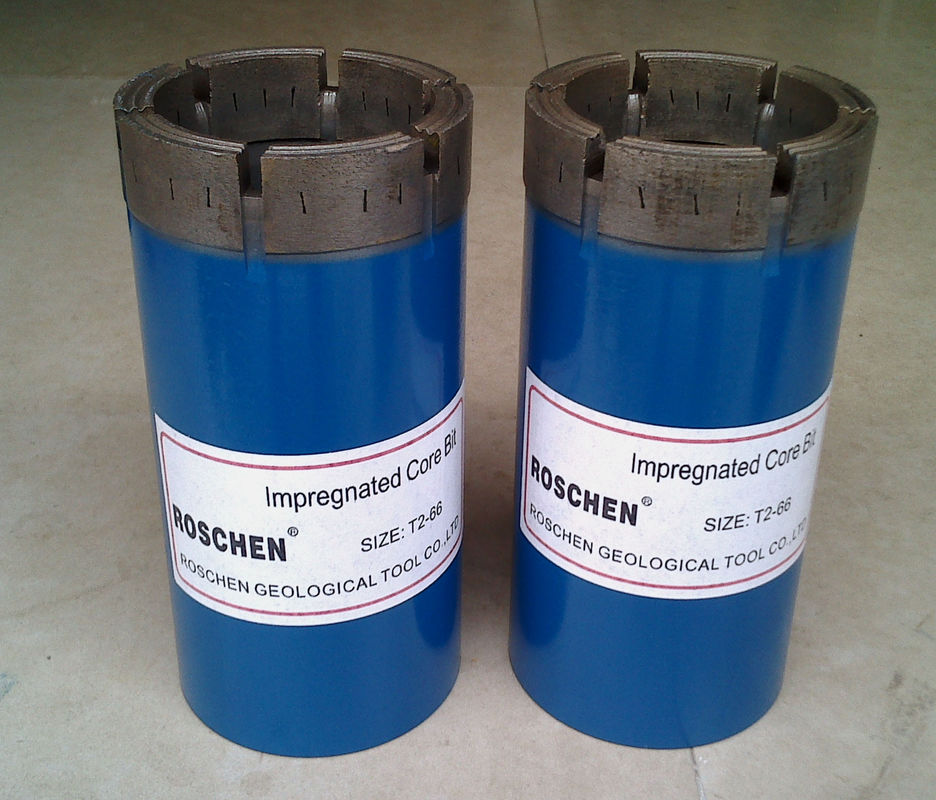

JTK48 de doordrongen Beetjes van de Diamantkern voor het Boren van Gebroken Schurend Zandsteen
Inleiding:
De belangrijkste technische parameters van de doordrongen beetjes van de diamantkern omvatten diamanttype, grootte, concentratie en diamantrang, matrijshardheid en kroonvormen enz. Als de gebruikers rationele selecties volgens de rotsvormingen kunnen maken, dan kunnen zij tevreden het boren prestaties op diverse vormingen met verschillende hardheid krijgen. Om bovenmatige beetjeslijtage te vermijden, worden de het carbidetussenvoegsels van het diamantwolfram gebruikt aan beide kanten van de waterweg en de grotere diamanten worden gebruikt op de binnenkant en de buitenkant.
Specificaties:
STANDAARD VASTGESTELDE AFMETINGEN VOOR DE BEETJES VAN DE DIAMANTkern EN HET UITBOREN VAN SHELLS | ||||||||||||
Kernvat Benoeming |
Kernbeetje | Kernbeetje | Het uitboren van Shell | |||||||||
Buiten Vastgestelde Diameter | Binnen Vastgestelde Diameter | Vastgestelde Diameter | ||||||||||
Maximum | Minimum | Maximum | Minimum | Maximum | Minimum | |||||||
Duim | mm | Duim | mm | Duim | mm | Duim | mm | Duim | mm | Duim | mm | |
EWT (EXT.) | 1.475 | 37.46 | 1.465 | 37.21 | 0.91 | 23.11 | 0.9 | 22.86 | 1.49 | 37.85 | 1.48 | 37.59 |
IEWS | 1.475 | 37.46 | 1.465 | 37.21 | 1 | 25.4 | 0.99 | 25.15 | 1.49 | 37.85 | 1.48 | 37.59 |
EWG | 1.475 | 37.46 | 1.465 | 37.21 | 0.85 | 21.59 | 0.84 | 21.34 | 1.49 | 37.85 | 1.48 | |
AQ | 1.88 | 47.75 | 1.87 | 47.5 | 1.067 | 27.1 | 1.057 | 26.85 | 1.895 | 48.13 | 1.885 | 47.88 |
AQIK | 1.88 | 47.75 | 1.87 | 47.5 | 1.206 | 30.63 | 1.196 | 30.38 | 1.895 | 48.13 | 1.885 | 47.88 |
ATW (ADB-GM) | 1.88 | 47.75 | 1.87 | 47.5 | 1.198 | 30.43 | 1.188 | 30.18 | 1.895 | 48.13 | 1.885 | 47.88 |
AWT (AXT) | 1.88 | 47.75 | 1.87 | 47.5 | 1.286 | 32.66 | 1.276 | 32.41 | 1.895 | 48.13 | 1.885 | 47.88 |
ATK34 (AW34) | 1.88 | 47.75 | 1.87 | 47.5 | 1.325 | 33.66 | 1.315 | 33.4 | 1.895 | 48.13 | 1.885 | 47.88 |
AXC (AWC3) | 1.895 | 48.13 | 1.855 | 47.88 | 1.067 | 27.1 | 1.057 | 26.85 | 1.895 | 48.13 | 1.885 | 47.88 |
JTK48/LTK48 | 1.88 | 47.75 | 1.87 | 47.5 | 1.394 | 35.41 | 1.384 | 35.15 | 1.895 | 48.13 | 1.885 | 47.88 |
BQ | 2.35 | 59.69 | 2.34 | 59.44 | 1.438 | 36.53 | 1.428 | 36.27 | 2.365 | 60.07 | 2.355 | 59.82 |
BQ3 | 2.35 | 59.69 | 2.34 | 59.44 | 1.325 | 33.65 | 1.315 | 33.4 | 2.365 | 60.07 | 2.355 | 59.82 |
BQTK | 2.35 | 59.69 | 2.34 | 59.44 | 1.606 | 40.79 | 1.596 | 40.54 | 2.365 | 60.07 | 2.355 | 59.82 |
BXB (BWC3) | 2.365 | 60.07 | 2.355 | 59.82 | 1.438 | 36.53 | 1.428 | 36.27 | 2.365 | 60.07 | 2.355 | 59.82 |
BWG (BX) | 2.35 | 59.69 | 2.34 | 59.44 | 1.659 | 42.14 | 1.649 | 41.88 | 2.365 | 60.07 | 2.355 | 59.82 |
NQ | 2.97 | 75.44 | 2.96 | 75.18 | 1.88 | 47.75 | 1.87 | 47.5 | 2.985 | 75.82 | 2.975 | 75.57 |
NQ2 | 2.97 | 75.44 | 2.96 | 75.18 | 2 | 50.8 | 1.99 | 50.65 | 2.985 | 75.82 | 2.975 | 75.57 |
NQ3/NQTT | 2.97 | 75.44 | 2.96 | 75.18 | 1.78 | 45.21 | 1.77 | 44.96 | 2.985 | 75.82 | 2.975 | 75.57 |
NWG (NX) | 2.97 | 75.44 | 2.96 | 75.18 | 2.16 | 54.86 | 2.15 | 54.61 | 2.985 | 75.82 | 2.975 | 75.57 |
NMLC | 2.97 | 75.44 | 2.96 | 75.18 | 2.052 | 52.12 | 2.042 | 51.87 | 2.985 | 75.82 | 2.975 | 75.57 |
HK | 3.77 | 95.76 | 3.755 | 95.38 | 2.505 | 63.63 | 2.495 | 63.38 | 3.79 | 96.27 | 3.775 | 95.89 |
HQ3/HQTT | 3.77 | 95.76 | 3.755 | 95.38 | 2.411 | 61.24 | 2.401 | 60.99 | 3.79 | 96.27 | 3.775 | 95.89 |
PQ | 4.815 | 122.3 | 4.795 | 121.8 | 3.35 | 85.09 | 3.34 | 84.84 | 4.835 | 120.81 | 4.82 | 122.43 |
PQ3 | 4.815 | 122.3 | 4.795 | 121.8 | 3.275 | 83.19 | 3.265 | 82.93 | 4.835 | 122.81 | 4.82 | 122.43 |
TT46/LTK46 | 1.816 | 46.12 | 1.806 | 45.87 | 1.394 | 35.41 | 1.384 | 35.15 | 1.828 | 46.42 | 1.818 | 46.17 |
T2-46 | 1.816 | 46.12 | 1.806 | 45.87 | 1.253 | 31.82 | 1.243 | 31.56 | 1.828 | 46.42 | 1.818 | 46.17 |
T2-56 | 2.21 | 56.12 | 2.2 | 55.87 | 1.647 | 41.82 | 1.637 | 41.56 | 2.222 | 56.42 | 2.212 | 56.17 |
T2-66 | 2.603 | 66.12 | 2.593 | 65.87 | 2.04 | 51.82 | 2.03 | 51.56 | 2.615 | 66.42 | 2.605 | 66.17 |
T2-76 | 2.997 | 76.12 | 2.987 | 75.87 | 2.434 | 61.82 | 2.424 | 61.56 | 3.009 | 76.42 | 2.999 | 76.17 |
T2-86 | 3.391 | 86.12 | 3.381 | 85.87 | 2.828 | 71.82 | 2.818 | 71.56 | 3.403 | 86.42 | 3.393 | 86.17 |
T2-101 | 3.982 | 101.14 | 3.97 | 100.84 | 3.3 | 83.82 | 3.29 | 83.56 | 3.994 | 101.44 | 3.984 | 101.19 |
T6-86 | 3.391 | 86.12 | 3.381 | 85.87 | 2.643 | 67.13 | 2.633 | 66.88 | 3.406 | 86.51 | 3.394 | 86.21 |
T6-h | 3.897 | 98.98 | 3.882 | 98.6 | 3.115 | 79.13 | 3.105 | 76.88 | 3.912 | 99.36 | 3.902 | 99.11 |
T6-101 | 3.982 | 101.14 | 3.97 | 100.84 | 3.115 | 79.13 | 3.105 | 78.88 | 3.996 | 101.51 | 3.984 | 101.21 |
T6-116 | 4.575 | 116.18 | 4.56 | 115.8 | 3.667 | 93.13 | 3.657 | 92.88 | 4.59 | 116.59 | 4.575 | 116.21 |
T6-131 | 5.165 | 131.18 | 5.15 | 130.8 | 4.257 | 108.13 | 4.247 | 107.88 | 5.18 | 131.59 | 5.165 | 131.21 |
T6-146 | 5.755 | 146.18 | 5.74 | 145.8 | 4.847 | 123.13 | 4.837 | 122.88 | 5.772 | 146.61 | 5.757 | 146 |
F u heeft om het even welke speciale grootterequiments, alstublieft ons via roschen@roschen.com contacteren. |
