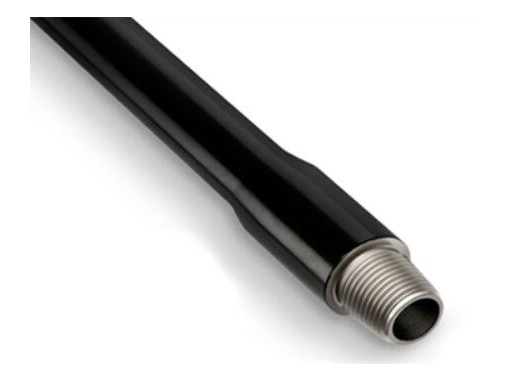

73mm Gesmede de Boorpijp van Hulpmiddelverbindingen HDD voor Trechless-Boring
| Naam | de horizontale Pijp richting van de borings (HDD) Boor |
| Merk | ROSCHEN |
| Hoog Licht: | horizontale richtingboringshulpmiddelen |
| horizontaal richtingboorhulpmiddel | |
| Eigenschappen: | Slijtvaste/Hoge Moeheidssterkte |
| Type: | HDD-Boorstaaf |
| Gebruik: | Boorpijp voor Horizontale Richtingboringsmachine |
| Productnaam: | HDD-Boringshulpmiddelen |
| Materiaal: | 4140 |
| Rang: | R780, G105 en S135 |
De HDD-boorpijp is het wijdst gebruikt voor Horizontale Richtingboringsmachine. De HDD-het hulpmiddelverbindingen van de Boorpijp is hoofdzakelijk upsetted en thicked. Het materiaal van het pijplichaam is R780 of het hoogwaardige staal na het verharden en het aanmaken en het materiaal van verbinding is over het algemeen 37 CrMnMo of 42 CrMo. OD van pijplichaam is tussen Φ 50-Φ 140.
Wij kunnen al soort producten volgens klantenvereisten verstrekken.
De staven van de Roschenhdd Boor voor Horizontale Richtingboringsmachine. Hardnekkigheid met hoge weerstand, hoge, hoge elasticiteit. Dia van 42mm tot 140mm. Lengte van 0.5m tot 9.6m. Staalkwaliteit: E75/R780, G105, S135. Wij kunnen de boorstaven voor Vermeer, Geval, Slootheks, Drillto, Gudeng, de machines van Xugong HDD, zoals D16X20, D24X40, D50X100, D75, D80, D100, D130, JT1720, JT2720, JT2720 I Maart, JT4020, JT7020, API NC23-NC50, enz. maken.
| Grootte | Verbinding | Afmeting van de boorpijp | Het aanmaken en het Doven | Min Bending Radius | Max Torque | ||||
| OD van de Buis | Muurdikte | OD van de verbindingen /upset | Het werk Lengte | Gewicht | |||||
| (mm) | (mm) | (mm) | (mm) | (kg) | Rang | (m) | NM | ||
| 50x2000mm | DH50 | 50 | 6.5 | 57 | 2000 | 20 | S135 | 29 | 3000 |
| 60X3000mm | Dh60-1 | 60 | 6.5 | 66.7 | 3000 | 35 | S135 | 33 | 6300 |
| 60X3000mm | Dh60-1 | 60 | 6.5 | 70 | 3000 | 35 | S135 | 33 | 6300 |
| 73X3000mm | NC23 (DH23) | 73 | 7.5 | 80 | 3000 | 45 | S135 | 45 | 13000 |
| 73x3000mm | NC26 (2 3/8IF) | 73 | 10 | 87 | 3000 | 55 | S135 | 51 | 16000 |
| 83X3000mm | D80 Firestick1 | 83 | 9 | 92 | 3000 | 58 | S135 | 65 | 18000 |
| 83x4500mm | D80 Firestick1 | 83 | 9 | 92 | 4500 | 84 | S135 | 65 | 18000 |
| 89X4500mm | NC31 (2 7/8IF) | 89 | 10 | 104.8 | 4500 | 100 | S135 | 72 | 24000 |
| ModelOf de installatie | Verbinding | Afmeting van de boorpijp | Het aanmaken en het Doven | Min Bending Radius | Max Torque | ||||
| OD van de Buis | Muurdikte | OD van de verbindingen /upset | Het werk Lengte | Gewicht | |||||
| (mm) | (mm) | (mm) | (mm) | (kg) | Rang | (m) | NM | ||
| D7×11, D9X13 | Firestick 1 | 42 | 6.5 | 48 | 1829 | 12 | S135 | 29 | 2000 |
| D10X14, D10X15 | Firestick 1 | 42 | 6.5 | 48 | 3048 | 20 | S135 | 29 | 2000 |
| D16×20, D18×22 | Firestick 1 | 48 | 6.5 | 54 | 3048 | 23.5 | S135 | 30 | 3000 |
| D24X26 | Firestick 1 | 54 | 7 | 57 | 3048 | 25 | S135 | 31 | 4000 |
| D24×40 | Firestick 1 | 60.3 | 7.5 | 66.7 | 3048 | 35 | S135 | 33 | 6300 |
| D40X40 | Firestick 1 | 60.3 | 7.5 | 66.7 | 4572 | 50 | S135 | 33 | 6300 |
| D33×44, D36×50 | Firestick 1 of 2 | 60.3 | 7.5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D33×44, D36×50 | Firestick 1 of 2 | 60.3 | 7.5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36×50 | Firestick 1 | 60.3 | 7.5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D36×50 | Firestick 1 | 60.3 | 7.5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36×50 | Firestick 1 | 66.7 | 8 | 78 | 3048 | 40 | S135 | 40 | 9000 |
| D36×50 | Firestick 1 | 66.7 | 8 | 78 | 4572 | 55 | S135 | 40 | 9000 |
| D50×100/Uni60x70 | Firestick 1 | 73 | 10 | 83 | 3048 | 55 | S135 | 51 | 16000 |
| D50×100 | Firestick 1 | 73 | 10 | 83 | 4572 | 78 | S135 | 51 | 16000 |
| D50X100/D80×100 | Firestick 1 | 89 | 10 | 92 | 4572 | 96 | S135 | 72 | 18000 |
| D100×120 | Firestick 2 | 89 | 10 | 104 | 6096 | 130 | S135 | 72 | 24000 |
| D100×120 | Firestick 1 | 89 | 11.5 | 111.5 | 6096 | 150 | S135 | 80 | 27000 |
De horizontale Richting het Boren Technische Parameters van de Boorpijp
