De Draad van DCDMA W/de Draadpijpomhulsel van het Premiegewicht voor de boring van de exploratiekern
Snel Detail:
W Omhulsel
GEWICHTSomhulsel
Metrisch Omhulsel
W Reeks DCDMA
Beschrijving:

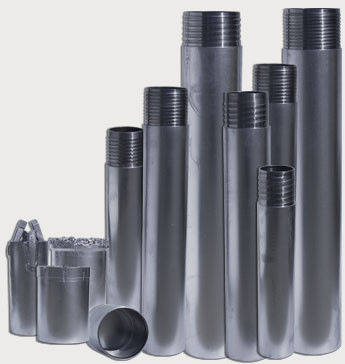

Omhulsel
Roschen vervaardigt en verdeelt de industrie-Standaarddraad van DCDMA W en de draad van het premiegewicht.
W
Dit omhulsel is voorgenomen voor toepassing voor éénmalig gebruik, of situaties waar het omhulsel in het gat wordt verlaten. Het w-omhulsel wordt gemaakt van het buizenstelsel van DCDMA C80 en gebruikt de de draadvorm van DCDMA W. Kenmerkend een rechte draad, kan dit universele omhulselontwerp in om het even welke het boren toepassing worden gebruikt waar het ingepaste omhulsel om in de grond wordt vereist worden verlaten.
Buizenstelsel
Het parallelle muurbuizenstelsel is compatibel met Q/E-de hulpmiddelen van het telefoonlijn in-gat, en de standaardgrootte van DCDMA W staat het nestelen van ander w-omhulsel toe.
Draadontwerp
De dubbel-uiteindeverbinding verstrekt sterkte in het drijven en schokkend.
GEWICHT
Dit omhulsel wordt gebouwd om verwachtingen te overtreffen en kenmerkt sneller en gemakkelijker maakt en breekt kenmerken dan het standaardw-omhulsel. Dit draadwerk goed onder het moeilijke boren conditioneert en voor herhaalde toepassing ontworpen. Het GEWICHTSomhulsel wordt gemaakt met het buizenstelsel van DCDMA C80 en de verminderde HD-draad verstrekt verhoogde sterkte.
Buizenstelsel
Het parallelle muurbuizenstelsel is compatibel met Q/E-de hulpmiddelen van het telefoonlijn in-gat, en de standaardgrootte van DCDMA W staat het nestelen van ander w-omhulsel toe.
Draadontwerp
Compatibel systeem met HD-staafdraden.
De verminderde verbinding en minder draden per duim resulteren in gemakkelijker en sneller maken en breken voor gedrukte slijtage en lagere loonkosten.
Het dubbel-uiteinde verminderde de gezamenlijke en op zwaar werk berekende vorm van de steunpilaardraad verstrekt grotere torsie en terugtrekkingsterkte.
De verminderde draad vermindert spanning en verstrekt een stijve verbinding om beweging en smeermiddelverlies te verminderen.
De ladingsefficiency van 40% verstrekt grotere terugtrekkingsterkte om herwinning van moeilijke grondvoorwaarden en herhaald gebruik toe te staan.
De draden zijn gemakkelijker om schoon te maken wegens het bredere uit elkaar plaatsen van de draden voor situaties waar het omhulsel opnieuw wordt gebruikt.
Specificaties:
Grootte: AW, BW, NW, HW, PW, SW, ZW, BWT, NWT, HWT, PWT, SWT
146, 131, 116, 101, 86, 76, 66, 56 & 46mm.
TECHNISCHE BESCHRIJVINGEN
| GROOTTE | Buis O.D. | Buisi.d. | Draden |
| A | B | per duim | |
| (mm) | (mm) | (T.P.I.) | |
| 146 (143/134) | 143.3 | 133.3 | 4 |
| 131 (128/119) | 128.4 | 118.4 | 4 |
| 116 (113/104) | 113.4 | 103.4 | 4 |
| 101 (98/89) | 98.4 | 88.4 | 4 |
| 86 (84/77) | 84.4 | 77.5 | 4 |
| 76 (74/67) | 74.4 | 67.5 | 4 |
| 66 (64/57) | 64.4 | 57.5 | 4 |
| 56 (54/47) | 54.3 | 47.4 | 4 |
| 46 (44/37) | 44.3 | 37.4 | 4 |
| Q de Staven van de Reeksboor | |||
| Grootte | Buitendiameter (mm) | Binnendiameter (mm) | Muurdikte (mm) |
| AQ staaf | 44.5 | 34.9 | 4.8 |
| BQ staaf | 55.5 | 46 | 4.75 |
| NQ staaf | 71 | 60 | 5.5 |
| HK-staaf | 88.9 | 77.9 | 5.5 |
| PQ staaf | 114.3 | 103.4 | 5.5 |
| Omhulselstaven | |||
| Grootte | Buitendiameter (mm) | Binnendiameter (mm) | Draden per duim |
| NW | 88.9 | 76.2 | 4 |
| HW | 114.3 | 101.6 | 4 |
| PW | 139.7 | 127 | 4 |
| 6“ | 168 | 149 | 4 |
| WL46 | 44.15 | 37.15 | 4 |
| WL56 | 54.15 | 47.15 | 4 |
| WL66 | 64.25 | 57.25 | 4 |
| WL76 | 74.25 | 67.25 | 4 |
| WL86 | 84.25 | 77.25 | 4 |
| WL101 | 98 | 88.3 | 4 |
| WL116 | 113 | 103.3 | 4 |
| WL131 | 128 | 118.3 | 4 |
| WL146 | 143 | 133.3 | 4 |
| De Gegevens van de boorstaaf | ||||||
| I.D. | O.D. | Weight/10 | Volume /100 ' | |||
| Grootte | inch/mm | inch/mm | Kg | Pond | Liter | U.S. Gal. |
| A | 1.375“/34.9mm | 1.750“/44.5mm | 14.04 | 31 | 29.14 | 7.7 |
| ATW | 1.437“/36.5mm | 1.750“/44.5mm | 12.05 | 26.6 | 31.79 | 8.4 |
| B | 1.812“/46.0mm | 2.188“/56.6mm | 18.12 | 40 | 50.72 | 13.4 |
| BTW | 1.909“/48.5mm | 2.225“/56.5mm | 15.76 | 34.8 | 56.02 | 14.8 |
| N | 2.375“/60.3mm | 2.750“/69.9mm | 23.55 | 52 | 87.05 | 23 |
| NTW | 2.525“/64.2mm | 2.875“/73.0mm | 22.83 | 50.4 | 98.4 | 26 |
| H | 3.062“/77.8mm | 3.500“/88.9mm | 34.88 | 77 | 144.58 | 38.2 |
| P | 4.062“/103.2mm | 4.625“/117.5mm | 48.02 | 106 | 255.1 | 67.4 |
| Het uitboren van Beetjegegevens | ||||
| Kerndiameter | Gatendiameter | Gatenvolume | ||
| Grootte | inch/mm | inch/mm | Litres/100Mtr | U.S. Gal. /100Ft |
| A | 1.062“/27.0mm | 1.890“/48.0mm | 181 | 14.6 |
| ATW | 1.185“/30.1mm | 1.890“/48.0mm | 181 | 14.6 |
| B | 1.432“/36.5mm | 2.360“/60.0mm | 282.2 | 22.7 |
| BTW | 1.656“/42.0mm | 2.360“/60.0mm | 282.2 | 22.7 |
| N | 1.875“/47.6mm | 2.980“/75.7mm | 451 | 36.3 |
| NTW | 2.205“/56.0mm | 2.980“/75.7mm | 451 | 36.3 |
| H | 2.500“/63.5mm | 3.782“/96.0mm | 724.4 | 58.3 |
| P | 3.345“/85.0mm | 4.827“/122.6mm | 1180.4 | 95.1 |
| Omhulselgegevens | ||||||
| I.D. | O.D. | Weight/10 | Gatenvolume | |||
| Grootte | inch/mm | inch/mm | Kg | Pond | Liter/100Mtr | U.S.Gal ./100Ft |
| AW | 1.90“/48.26mm | 2.350“/59.69mm | 17.21 | 38 | 85.3 | 18.8 |
| BW | 2.375“/60.2mm | 2.975“/75.44mm | 31.71 | 70 | 136.2 | 30 |
| NW | 2.99“/75.95mm | 3.620“/91.95mm | 38.95 | 86 | 202.4 | 44.5 |
| HW | 3.93“/99.82mm | 4.630“/117.6mm | 51.19 | 113 | 331.1 | 72.8 |
| PW | 4.84“/122.94mm | 5.660“/143.7mm | 65.23 | 144 | 494.8 | 108.8 |
De standaard efficiënte lengten zijn 3,0, 1,5, 1,0 & 0,5 meters. Andere lengten kunnen op verzoek worden vervaardigd.
Alle omhulselbuizen hebben rechtse draden. De linkerdraden kunnen worden vervaardigd indien gevraagd.
