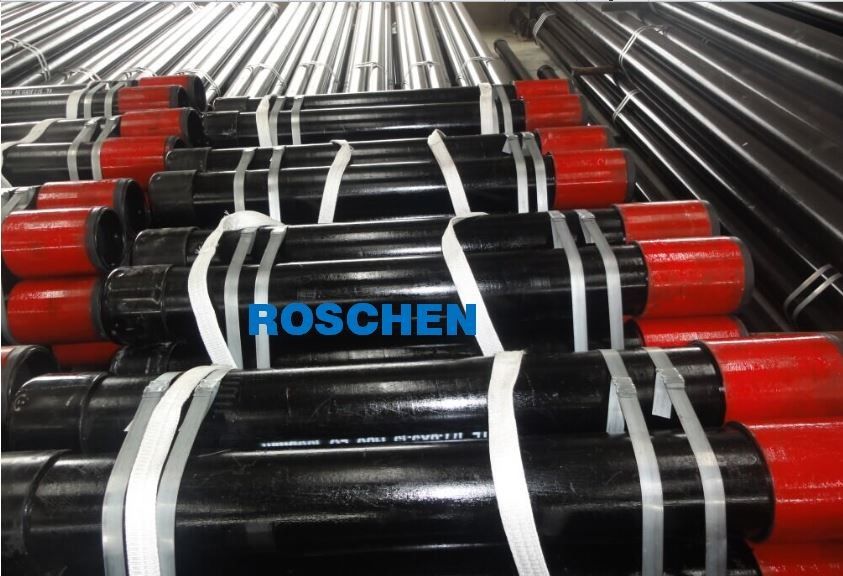

Verstoord Buizenstelsel of Verstoorde insluitende pijp
Verstorend is een smeedstukproces dat voor een dikkere muur op de buiseinden maakt. Het verstoorde Buizenstelsel (EUE) is een lang die buizenstelsel met verbinding in een put wordt geïnstalleerd de extractie van olie en gas te vergemakkelijken. De buizenstelselverbindingen worden ontworpen om bepaald aan te passen goed typen, gebaseerd op de ondergrondse voorwaarden en de vloeistoffen. Het doet dienst als een buis, waardoor de geproduceerde die vloeistoffen of het gas van de bodem aan de oppervlakte worden overgebracht worden. De buizenstelselverbinding is vrij één enkele lengtepijp die in lengte overal van 25 tot 30 voet kan variëren. Deze ideale lengte staat gemakkelijke productie toe aangezien de buizenstelselverbinding met draden aan beide kanten wordt gepast en door een put van om het even welke diepte kan afnemen.
1.315“ X 1,80 lb/ft TPS Multiseal ps-6
Specificatie | ||
Nominaal Buizenstelsel OD | 3.50“ | |
Afwijkingsgrootte | 2.625“ | |
Staalkwaliteit | L-80 | |
Nominaal Gewicht | 12.95 lb/ft | |
Nominale Muurdikte | 0,375“ | |
Nominale identiteitskaart | 2.750“ | |
Verbindingslengte | L.P.-lengte Speld Pond-lengte Doos Pond Minimum=LP-0.43“ |
|
De verbinding compenseert Verlies | 3.35“ | |
Productiecriteria | API 5CT | |
Buizenstelselcapaciteiten | ||
De Sterkte van de lichaamsopbrengst | 295000 pond | kN 1314 |
API Collapse | 15310 psi | 1056 bar |
Interne Opbrengst | 15000 psi | 1034 bar |
Gezamenlijke Sterkte | 351000 pond | kN 1562 |
Verbindingsspecificatie | |||
Verbinding | ROS-Multiseal ps-6 | Compatibel systeem met | 3 1/2 PH6 3 1/2 rts-6 3 1/2 bts-6 3 1/2 klap-HD |
OD | 4.313“ | Identiteitskaart | 2.687“ |
Verbindingslengte | L.P.-lengte Speld | Pond-lengte Doos | Pond Minimum=LP-0.43“ |
3.77“ | Minimum | ||
5.03“ | Norm | 1 recut | |
6.28“ | Type - 2 | recut 2 | |
7.54“ | Type 3 | recut 3 | |
Minimum maak omhoog Torsie | 5500 lb/ft | 7460 N m | |
Optimaal maak omhoog Torsie | 6190 lb/ft | 8390 N m | |
Maximum maak omhoog Torsie | 6880lb/ft | 9330 N m | |
Verbinding Trekefficientcy | 119% | Inspectiecriteria | API 5A5, API 5CT |
3.500“ X 15,8 lb/ft Hydril PH6
Specificatie | ||
Nominaal Buizenstelsel OD | 3.50“ | |
Afwijkingsgrootte | 2.423“ | |
Staalkwaliteit | T-95 | |
Nominaal Gewicht | 15.8 lb/ft | |
Nominale Muurdikte | 0,476“ | |
Nominale identiteitskaart | 2.548“ | |
Verbindingslengte | ||
De verbinding compenseert Verlies | 3.34“ | |
Productiecriteria | API 5CT | |
Buizenstelselcapaciteiten | ||
De Sterkte van de lichaamsopbrengst | 430000 pond | kN van 1914 |
API Collapse | 22330 psi | 1540 bar |
Interne Opbrengst | 22610 psi | 1559 bar |
Gezamenlijke Sterkte | 430000 pond | kN van 1914 |
Verbindingsspecificatie | |||
Verbinding | Hydril ph-6 | Compatibel systeem met | 3 1/2 PS6 3 1/2 rts-6 3 1/2 bts-6 3 1/2 klap-HD |
OD | 4.5“ | Identiteitskaart | 2.485“ |
Minimum | |||
Norm | 1 recut | ||
Type - 2 | recut 2 | ||
Type 3 | recut 3 | ||
Minimum maak omhoog Torsie | 6400 lb/ft | 8648 N m | |
Optimaal maak omhoog Torsie | 7200 lb/ft | 9730 N m | |
Maximum maak omhoog Torsie | 8000lb/ft | 10810 N m | |
Verbinding Trekefficientcy | 100% | Inspectiecriteria | API 5A5, API 5CT |
3.500“ X 15,8 lb/ft Hydril PSHW533
Specificatie | ||
Nominaal Buizenstelsel OD | 3.50“ | |
Afwijkingsgrootte | 2.423“ | |
Staalkwaliteit | L-80 | |
Nominaal Gewicht | 15.8 lb/ft | |
Nominale Muurdikte | 0,476“ | |
Nominale identiteitskaart | 2.548“ | |
Verbindingslengte | ||
De verbinding compenseert Verlies | 4.49“ | |
Productiecriteria | API 5CT | |
Buizenstelselcapaciteiten | ||
De Sterkte van de lichaamsopbrengst | 362000 pond | kN 1611 |
API Collapse | 18810 psi | 1296 bar |
Interne Opbrengst | 19040 psi | 1313 bar |
Gezamenlijke Sterkte | 362000 pond | kN 1611 |
Verbindingsspecificatie | |||
Verbinding | 3 1/2“ PSHW533 | Compatibel systeem met | PSH503 PSH553 PSH563 |
OD | 4.160“ | Identiteitskaart | 2.498“ |
Minimum | |||
Norm | 1 recut | ||
Type - 2 | recut 2 | ||
Type 3 | recut 3 | ||
Minimum maak omhoog Torsie | 6400 lb/ft | 10540 N m | |
Optimaal maak omhoog Torsie | 7200 lb/ft | 12702 N m | |
Maximum maak omhoog Torsie | 8000lb/ft | 12702N m | |
Verbinding Trekefficientcy | 100% | Inspectiecriteria | API 5A5, API 5CT |
3.500“ X 15,8 lb/ft Hydril PSHW533
Specificatie | ||
Nominaal Buizenstelsel OD | 3.50“ | |
Afwijkingsgrootte | 2.423“ | |
Staalkwaliteit | T-95 | |
Nominaal Gewicht | 15.8 lb/ft | |
Nominale Muurdikte | 0,476“ | |
Nominale identiteitskaart | 2.548“ | |
Verbindingslengte | ||
De verbinding compenseert Verlies | 4.49“ | |
Productiecriteria | API 5CT | |
Buizenstelselcapaciteiten | ||
De Sterkte van de lichaamsopbrengst | 430000 pond | kN van 1914 |
API Collapse | 22330 psi | 1540 bar |
Interne Opbrengst | 22610 psi | 1559 bar |
Gezamenlijke Sterkte | 430000 pond | kN van 1914 |
Verbindingsspecificatie | |||
Verbinding | 3 1/2“ PSHW533 | Compatibel systeem met | PSH503 PSH553 PSH563 |
OD | 4.160“ | Identiteitskaart | 2.498“ |
Minimum | |||
Norm | 1 recut | ||
Type - 2 | recut 2 | ||
Type 3 | recut 3 | ||
Minimum maak omhoog Torsie | 7800 lb/ft | 10540 N m | |
Optimaal maak omhoog Torsie | 9400 lb/ft | 12702 N m | |
Maximum maak omhoog Torsie | 11100lb/ft | 12702N m | |
Verbinding Trekefficientcy | 100% | Inspectiecriteria | API 5A5, API 5CT |
3.500“ X 15,8 lb/ft Hydril PSHW533
Specificatie | ||
Nominaal Buizenstelsel OD | 3.50“ | |
Afwijkingsgrootte | 2.423“ | |
Staalkwaliteit | L-80 | |
Nominaal Gewicht | 15.8 lb/ft | |
Nominale Muurdikte | 0,476“ | |
Nominale identiteitskaart | 2.548“ | |
Verbindingslengte | ||
De verbinding compenseert Verlies | 4.49“ | |
Productiecriteria | API 5CT | |
Buizenstelselcapaciteiten | ||
De Sterkte van de lichaamsopbrengst | 362000 pond | kN 1611 |
API Collapse | 18810 psi | 1296 bar |
Interne Opbrengst | 19040 psi | 1313 bar |
Gezamenlijke Sterkte | 362000 pond | kN 1611 |
Verbindingsspecificatie | |||
Verbinding | 3 1/2“ PSHW533 | Compatibel systeem met | PSH503 PSH553 PSH563 |
OD | 4.160“ | Identiteitskaart | 2.498“ |
Minimum | |||
Norm | 1 recut | ||
Type - 2 | recut 2 | ||
Type 3 | recut 3 | ||
Minimum maak omhoog Torsie | 7800 lb/ft | 10540 N m | |
Optimaal maak omhoog Torsie | 9400 lb/ft | 12702 N m | |
Maximum maak omhoog Torsie | 9400lb/ft | 12702N m | |
Verbinding Trekefficientcy | 100% | Inspectiecriteria | API 5A5, API 5CT |
GESCHIKTE 5CT specificeerde de vereisten van Omhulsel en het buizenstelsel voor olie of gasproductie, moet met materiaal met voldoende sterkte en functionaliteit worden ingesloten.
Het oliebuizenstelsel is de belangrijkste delen van de goed geboorde bouw. Zij worden voor de specifieke die voorwaarden geselecteerd in goed gegeven worden voorzien. De voorzien tarieven van de productiestroom en de economie van bepalen goed buizenstelselgrootte, die dan de noodzakelijke grootte van elk vorig gat en tubulair bepaalt. Zodra de tubulaire grootte en de plaatsende diepten worden bepaald, worden de muurdikte en de rang van materiaal dan verkozen door de putontwerper om te verzekeren de sterkte voor de verwachte ladingen adequaat is. API 5CT ontwikkelde specificaties voor drie verschillende schakelaars voor gebruik aangezien de verbindingen van het omhulselbuizenstelsel: Extern-verstoorde buizenstelsel en koppeling (Verstoord buizenstelsel), niet-Verstoorde buizenstelsel en koppelingen, integraal-Gezamenlijk buizenstelsel.
Er kunnen hetzelfde materiaal en de rangen zijn met het verstoren van buizenstelsel en niet-verstoord buizenstelsel. Het maximumverschil tussen hen is het buiseind, dat buitendiameter is. Het niet-verstoorde buizenstelsel verwijst naar het pijpeind zonder de extra dikke en rechte draad en de kraag. Het niet-verstoorde buizenstelsel (van NUE wordt) gebruikt minder dan EUE-veel buizenstelsel. De kosten van NUE zijn slechts minder dan lichtjes EUE, en de gezamenlijke sterkte is wezenlijk minder. De koppelings gezamenlijke diameter van NUE is minder dan EUE, die sommige voordelen aanbiedt wanneer de ontruiming klein is.
