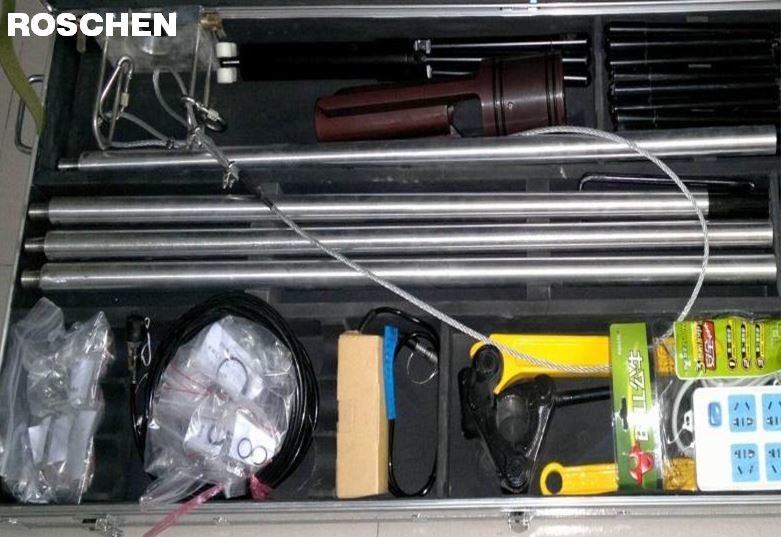

Meetinstrument Draadloos MWD Product
Draadloze MWD-Productinleiding rsyq-48
MWD: afkorting van „meting terwijl het boren“. De radio terwijl het boor meetinstrument op tijd tijdens het het boren proces kan meten, d.w.z., op de voorwaarde van non-stop boring, de generator van de modderimpuls verzendt de gegevens die door de downhole sonde worden gemeten naar de grond, en na inzameling en verwerking door het computersysteem, droeg de realtime goed parameters en de vormingsparameters worden verkregen.
Eigenschap van product
1. De generator van de modderimpuls kan direct met instrumenten van QDT, GE en binnenlandse MWD-fabrikanten worden geruild, die de secundaire investering van gebruikers bewaren.
2. Het gehele MWD-systeem keurt het lage ontwerp van de machtsconsumptie goed, en één enkele batterij kan 300 uren werken.
3. De onderhoud-vrije periode bereikt meer dan 800 uren, en de onderhoudskosten zijn één derde van traditionele MWD.
4. Het signaal van de modderanalyse is tweemaal dat die van traditionele MWD, stabiele transmissie bij een langere afstand verzekeren.
Hoofdspecificaties
| Richtingsonde | |
| goed afbuiging: | ≤±0.1 ° |
| Richtlijn: | ≤±1.01.0 ° |
| Hulpmiddelgezicht: | ≤±0.50.5 ° |
| Gammasonde | |
| Opsporingswaaier: | 0 — 50 API |
| metingsnauwkeurigheid: | ± 3API 0 - 150 API |
| ±10API 150 - 500API | |
| Maximum het werk temperatuur: | 150 ℃ |
| Druk van de instrumenten de buitencilinder: | MPa 100 |
| Modderverplaatsing: | 10 -55 L/s |
| Modderviscositeit: | ≤140s. Trechterviscositeit |
| Modder die zand bevatten: | <1 ﹪. |
| Modderdichtheid: | ≤1.7 1,7 de Kubieke centimeter ³ van g/cm |
| Batterij werktijd: | 300 u (Geen gamma) |
| 200 u (gamma) | |
| batterijvoltage: | 28V |
MWD kan de onderdompelingshoek, azimuthoek, de hoek van het hulpmiddelgezicht meten en de natuurlijke gammaintensiteit van de vorming tijdens het boren, om goed te verstrekken droeg parameters en de gegevens van de vormingsevaluatie op tijd voor de boring van hoogst afgeweken putten en horizontale putten. Het grootste voordeel van MWD is dat het „kan zien“ wat in de put in realtime gebeurt, en slechts een paar notulen van de de metingsparameters van het bodemgat aan de grond vertraagt die gegevens ontvangen, zodat kan het de besluitvorming verbeteren. Dit instrument is noodzakelijk voor het verbeteren van het boren snelheid en het verzekeren van het boren kwaliteit in richting en horizontale putten.
