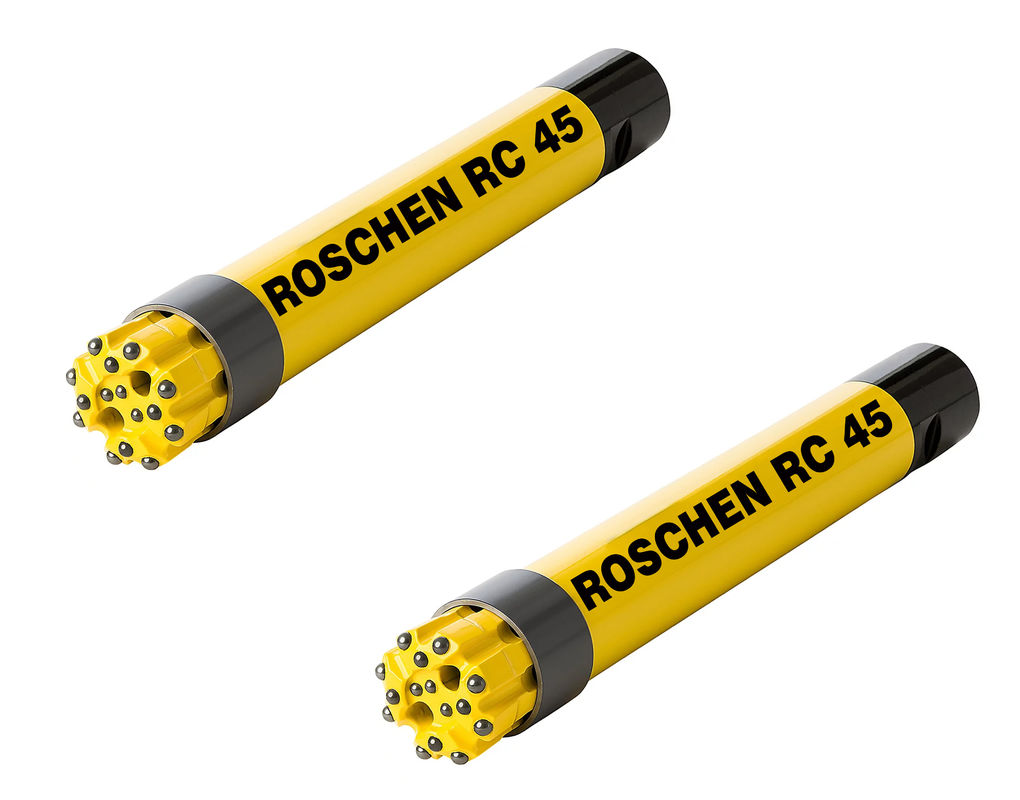

RC-hamer met omgekeerde circulatie 3 inch 4 inch 4 1/2 inch met uitstekende betrouwbaarheid
Omgekeerde circulatiehamer Beschrijving
De ingebouwde compressor levert vermogen aan een pneumatische heen en weer gaande zuiger.De zuiger drijft op zijn beurt een boor van wolfraamstaal aan die speciaal is ontworpen om hard gesteente te kunnen breken.
Net als bij kernboren met lucht, wordt boorgruis teruggebracht naar het oppervlak in de stangen.Dit bereiken we door het gebruik van dubbelwandige boorstangen: een buitenste boorstang met een binnenste buis.Wanneer perslucht door de staaf wordt geblazen, verplaatst het volume de lucht, waardoor de monsters naar de oppervlakte worden getild.
Zodra de stekken een omleider aan de bovenkant van het gat bereiken, worden ze door een slang en rond de cycloon bewogen, wat het monster vertraagt.Vanuit de cycloon gaat het monster over een splitter die een percentage van het gehele monster in een monsterzak aflevert.Het exploratieboorteam verzamelt vervolgens de monsters die zijn uitgelijnd met de diepte van het gat en legt ze neer zodat de klant ze kan loggen en vervoert ze vervolgens naar het laboratorium voor analyse.
Omgekeerde circulatiehamerparameters
ROSCHEN RC Hamers Specificaties | |||||||||
Hamer formaat | Hamer | Beetje schacht | ROSCHEN-code | Gatenwaaier (mm) | Externe diameter (mm) | Lengte (zonder bit) mm | Gewicht (NW) kg | Verbindingsdraad | Werkdruk |
3" | RE531 | RE531 | ROS RC 30 | 84-100 | 81 | 1069 | 29 | 3" Remet | 1.0-3.0 MPa |
3" | RE035 | RE035 | ROS RC 35 | 84-105 | 85 | 1075 | 35 | 3" Remet | 1.0-3.0 MPa |
4 1/2" | RE004 | RE004 | ROS RC 40 | 111-127 | 107 | 1252 | 52 | 3.5"-4" Remet 4" Metzke | 1.0-3.0 MPa |
4 1/2" | RE540 | RE540 | ROS RC 45 | 111-127 | 107 | 1252 | 52 | 3.5"-4" Remet 4" Metzke | 1.0-3.0 MPa |
5" | RE040 | RE040 | ROS RC 50 | 113-130 | 109,5 | 1191 | 57 | 3.5"-4" Remet 4" Metzke | 1.0-3.0 MPa |
5" | RE542 | RE542 | ROS RC 50 | 113-130 | 109,5 | 1191 | 57 | 3.5"-4" Remet 4" Metzke | 1.0-3.0 MPa |
5" | RE543 | RE543 | ROS RC 50 | 120-135 | 116 | 1191 | 62 | 3.5"-4" Remet 4" Metzke | 1.0-3.0 MPa |
5" | RE545 | RE545 | ROS RC 50 | 122-135 | 117,5 | 1261 | 65 | 4"-4.5" Remet 4"-4.5" Metzke | 1,5-3,5 MPa |
5 1/2" | RE547 | RE547 | ROS RC 55 | 130-146 | 124,5 | 1270 | 71 | 4.5" Remet 4.5" Metzke | 1,5-3,5 MPa |
5 1/2" | RE052 | RE052 | ROS RC 55 | 130-146 | 124,5 | 1270 | 71 | 4.5" Remet 4.5" Metzke | 1,5-3,5 MPa |
5 3/4" | RE054 | RE054 | ROS RC 55 | 130-146 | 124,5 | 1270 | 85 | 4.5" Remet 4.5" Metzke | 1,5-3,5 MPa |
5 3/4" | RE140 | RE140 | ROS RC 55 | 130-146 | 124,5 | 1270 | 85 | 4.5" Remet 4.5" Metzke | 1,5-3,5 MPa |
5" | PR40 | PR40 | ROS RC 50 | 124-142 | 120,5 | 1362 | 80,5 | 3.5"-4.5" Remet 3.5"-4.5" Metzke | 1,5-3,5 MPa |
5 1/2" | PR52 | PR52 | ROS RC 55 | 126-142 | 121 | 1227 | 68,5 | 4"-4.5" Remet 4"-4.5" Metzke | 1,5-3,5 MPa |
5 1/2" | PR52R | PR52/PR52R | ROS RC 55 | 130-146 | 124 | 1225 | 65 | 4"-4.5"Remet 4"-4.5"Metzke | 1,5-3,5 MPa |
5 1/2" | PR54 | PR54 | ROS RC 55 | 135-150 | 130 | 1294 | 84,5 | 4.5" Remet 4.5" Metzke | 1,5-3,5 MPa |
6" | MX5456 | MX5456 | ROOS RC 60 | 136-150 | 132 | 1362 | 90 | 4.5" Remet 4.5" Metzke | 1,5-3,5 MPa |
6"~6 1/2" | RC62/RC62R | RC62/RC62R | ROS RC 65 | 152-190 | 146 | 1320 | 110 | Als verzoek | 1,5-3,5 MPa |
8" | RC82/RC82R | RC82/RC82R | ROS RC 80 | 190-250 | 180 | 1395 | 185 | Als verzoek | 1,5-3,5 MPa |
10" | RC100/RC100R | RC100/RC100R | ROS RC 100 | 250-370 | 240 | 1528 | 328 | Als verzoek | 1,5-3,5 MPa |
Opmerkingen: | |||||||||
Metzke, Remet draad is beschikbaar! | |||||||||
Elk speciaal type schacht van RC Hammer is op verzoek verkrijgbaar. |
Details omgekeerde circulatiehamer
Bij gebruik van het conventionele wisselsysteem gaat het maaisel eerst omhoog rond de beitel voordat het via de kruissleuven in de middenbuis terechtkomt.Deze methode is snel, kosteneffectief en bijzonder geschikt voor first-pass exploratieboringen.
In een aantal geologische scenario's kan het grote volume monsters dat door RC-systemen wordt verzameld een aanzienlijk voordeel zijn.Exploratieprojecten die te maken hebben met een "klompeffect" (bijvoorbeeld projecten met grof goud of diamant) kunnen vaak baat hebben bij een boorgat met een grotere diameter.Roschen boort over het algemeen gaten met een diameter variërend van 3 ⅝” tot 4 ½” (92 mm tot 114 mm).De monsterterugwinning uit een gat met een diameter van 3 ⅝” (92 mm) is ongeveer 11 lbs/ft (16,4 kg/m), afhankelijk van het type steen.
Omgekeerde circulatie RC is een boormethode die over de hele wereld veel wordt gebruikt.De methode is onverslaanbaar in gebieden waar water schaars of duur is, zoals Australië en West-Afrika (en om dezelfde reden ook in Noord-Canada).
HOGE PENETRATIEPERCENTAGE
Een groot voordeel van RC is de hoge penetratiegraad.De penetratiesnelheden zijn vaak hoger dan 80 m per dienst, afhankelijk van de bodemgesteldheid.De boorsnelheid kan vaak grote kostenbesparingen opleveren in vergelijking met langzamere boormethodes.
GOED IN SLECHTE GROND
RC-boren met omgekeerde circulatie is relatief ongevoelig voor bodemgesteldheid, die met andere methoden moeilijk of langzaam kan worden gepenetreerd.Dual-pipe RC is oorspronkelijk ontwikkeld als een methode om "nachtmerrie" geologische formaties (zoals permafrost, gletsjers, gebroken rotsen, enz.) te boren waar conventionele boormethoden kostbaar en ineffectief waren.
Omgekeerde circulatie RC-boorgruis wordt naar het oppervlak getransporteerd in de middenbuis van de dubbele buis.Hierdoor is de monsterterugwinning gewoonlijk zeer goed met hoge terugwinningen van zowel fijne als kleisoorten.
MILIEUVRIENDELIJK
Omgekeerde circulatieboringen hebben verschillende milieuvoordelen.Eerst en vooral heeft RC meestal geen water nodig voor het boren in rotsen.Dit is een voordeel in gebieden met een beperkte of gevoelige watervoorziening.
Bovendien kunnen bevroren waterbronnen en waterleidingen winterboren zowel lastig als duur, zo niet onmogelijk maken.In bepaalde gebieden, zoals de arctische toendra, is het gemakkelijker om milieuvergunningen te verkrijgen voor winterboringen wanneer de grond bevroren is en waarschijnlijk niet wordt verstoord.Lichtgewicht RC maakt winterboren in het noordpoolgebied een haalbare optie.
