Pneumatisch aangedreven omgekeerde circulatiehamer Flush schroefdraad dubbelwandige boorpijp
Omgekeerde circulatiehamer Inleiding
RC-boren met omgekeerde circulatie maakt gebruik van dubbelwandige boorpijpen met verzonken schroefdraad en lucht onder hoge druk om te zorgen voor een continue terugkeer van formatie- en watermonsters.Boorgruis en formatiewater worden niet verontreinigd met booradditieven of vermengd met ander boorgatmateriaal.Een snelheid boven in het boorgat van ongeveer 70 ft/s zorgt voor een betrouwbare registratie van water, mineralen of verontreinigingen bevattende lagen.Watermonsters die representatief zijn voor specifieke lagen kunnen via een luchtbrug of met een borgtocht naar de oppervlakte worden gebracht.
Omgekeerde circulatiehamerfunctie
1. RC-boren is meer dan vijf keer sneller dan kernboren, vooral in hard gesteente en bijna de helft van de kosten van traditioneel kernboren.
2. RC-hamers worden pneumatisch aangedreven door compressoren en de belangrijkste werking van een hamer met omgekeerde circulatie en bits is hetzelfde als een standaard DTH-hamer.
3. RC-hamers en -bits volgen het hoogwaardige ontwerp dat hoort bij traditionele DTH-apparatuur en leveren een niet-verontreinigd monster van de hoogste kwaliteit op.
Specificaties omgekeerde circulatiehamer
| Hamer formaat | Hamer | Beetje schacht | ROSCHEN-code | Gatenwaaier (mm) | Externe diameter (mm) | Lengte (zonder bit) mm | Gewicht (NW) kg | Verbindingsdraad | Werkdruk |
| 3" | RE531 | RE531 | ROS RC 30 | 84-100 | 81 | 1069 | 29 | 3" Remet | 1.0-3.0 MPa |
| 3" | RE035 | RE035 | ROS RC 35 | 84-105 | 85 | 1075 | 35 | 3" Remet | 1.0-3.0 MPa |
| 4 1/2" | RE004 | RE004 | ROS RC 40 | 111-127 | 107 | 1252 | 52 | 3.5"-4" Remet 4" Metzke | 1.0-3.0 MPa |
| 4 1/2" | RE540 | RE540 | ROS RC 45 | 111-127 | 107 | 1252 | 52 | 3.5"-4" Remet 4" Metzke | 1.0-3.0 MPa |
| 5" | RE040 | RE040 | ROS RC 50 | 113-130 | 109,5 | 1191 | 57 | 3.5"-4" Remet 4" Metzke | 1.0-3.0 MPa |

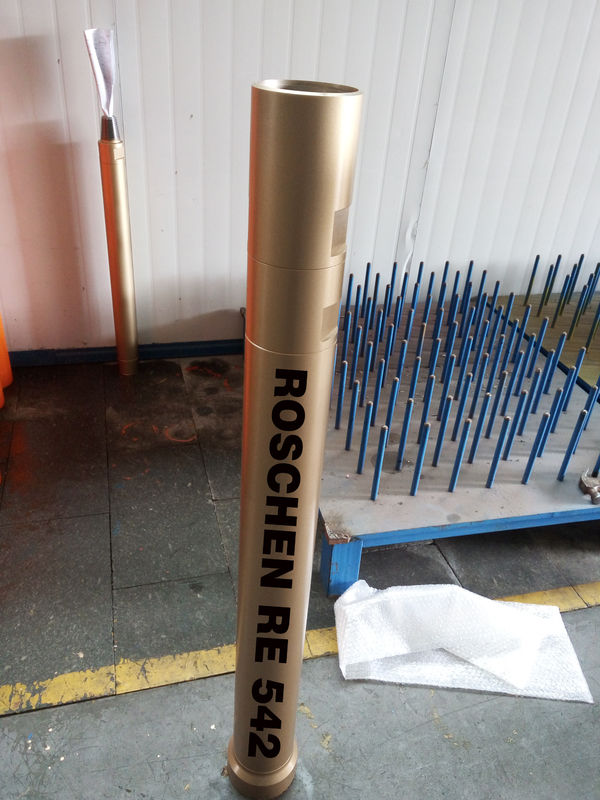

| 5" | RE542 | RE542 | ROS RC 50 | 113-130 | 109,5 | 1191 | 57 | 3.5"-4" Remet 4" Metzke | 1.0-3.0 MPa |
| 5" | RE543 | RE543 | ROS RC 50 | 120-135 | 116 | 1191 | 62 | 3.5"-4" Remet 4" Metzke | 1.0-3.0 MPa |
| 5" | RE545 | RE545 | ROS RC 50 | 122-135 | 117,5 | 1261 | 65 | 4"-4.5" Remet 4"-4.5" Metzke | 1,5-3,5 MPa |
| 5 1/2" | RE547 | RE547 | ROS RC 55 | 130-146 | 124,5 | 1270 | 71 | 4.5" Remet 4.5" Metzke | 1,5-3,5 MPa |
| 5 1/2" | RE052 | RE052 | ROS RC 55 | 130-146 | 124,5 | 1270 | 71 | 4.5"Remet 4.5" Metzke | 1,5-3,5 MPa |
| 5 3/4" | RE054 | RE054 | ROS RC 55 | 130-146 | 124,5 | 1270 | 85 | 4.5" Remet 4.5" Metzke | 1,5-3,5 MPa |
| 5 3/4" | RE140 | RE140 | ROS RC 55 | 130-146 | 124,5 | 1270 | 85 | 4.5" Remet 4.5" Metzke | 1,5-3,5 MPa |
| 5" | PR40 | PR40 | ROS RC 50 | 124-142 | 120,5 | 1362 | 80,5 | 3.5"-4.5" Remet 3.5"-4.5" Metzke | 1,5-3,5 MPa |
| 5 1/2" | PR52 | PR52 | ROS RC 55 | 126-142 | 121 | 1227 | 68,5 | 4"-4.5" Remet 4"-4.5" Metzke | 1,5-3,5 MPa |
| 5 1/2" | PR52R | PR52/PR52R | ROS RC 55 | 130-146 | 124 | 1225 | 65 | 4"-4.5" Remet 4"-4.5" Metzke | 1,5-3,5 MPa |
| 5 1/2" | PR54 | PR54 | ROS RC 55 | 135-150 | 130 | 1294 | 84,5 | 4.5" Remet 4.5" Metzke | 1,5-3,5 MPa |
| 6" | MX5456 | MX5456 | ROOS RC 60 | 136-150 | 132 | 1362 | 90 | 4.5" Remet 4.5" Metzke | 1,5-3,5 MPa |
| 6"~6 1/2" | RC62/RC62R | RC62/RC62R | ROS RC 65 | 152-190 | 146 | 1320 | 110 | Als verzoek | 1,5-3,5 MPa |
| 8" | RC82/RC82R | RC82/RC82R | ROS RC 80 | 190-250 | 180 | 1395 | 185 | Als verzoek | 1,5-3,5 MPa |
| 10" | RC100/RC100R | RC100/RC100R | ROS RC 100 | 250-370 | 240 | 1528 | 328 | Als verzoek | 1,5-3,5 MPa |
| Opmerkingen: | |||||||||
| Metzke, Remet draad is beschikbaar! | |||||||||
| Elk speciaal type schacht van RC Hammer is op verzoek verkrijgbaar. | |||||||||
Gebruik
