Roterende boorhamer met omgekeerde circulatie die wordt gebruikt om snel en efficiënt rotsmonsters te verzamelen
Omgekeerde circulatiehamer Inleiding
OMGEKEERDE CIRCULATIE PRESTATIES TOOLING
Omgekeerde circulatie (RC) boren wordt gebruikt om snel en efficiënt gesteentemonsters te verzamelen met behulp van een grote roterende boor en luchtcompressor.De hogere penetratiegraad en lagere kosten per meter RC-boren maken het ideaal voor het verkrijgen van mineraalmonsters in de vroege fasen van een exploratieproject.
OMGEKEERDE CIRCULATIE BOREN
Omgekeerde circulatie (RC) boren maakt gebruik van een dubbelwandige boorstang met een snijgereedschap, meestal een pneumatische heen en weer gaande hamer, om een boorgat in een rotsformatie te maken en om steenslag en gruis uit de bodem van het gat te halen.Omgekeerde circulatie wordt bereikt door lucht langs de stangen in de ring tussen de binnenste en buitenste buis te blazen, waardoor een drukverschil ontstaat dat een lift creëert voor stekken die door de binnenste buis naar de oppervlakte gaan.RC-boren heeft zichzelf bewezen als een snelle en economische manier om mineraalmonsters te verzamelen en is sinds de introductie in Duitsland in de jaren zestig in populariteit toegenomen.
DRAAIT
Gebruikt in pure RC-boring of conventionele Down The Hole (DTH) -methoden, zijn Roschen-wartels een kosteneffectief alternatief voor conventionele boven- en onderwartels;en met slechts één set aansluitingen bieden ze extra veiligheidsvoordelen en lagere onderhoudsvereisten.
RC BOORSTRING
De RC-boorkolom is ontworpen om hoge druk en een hoog volume lucht te leveren aan het snijgereedschap op de bodem van het boorgat.Als er eenmaal een boorinstallatie is geselecteerd, maken hulpstukken en adapters het mogelijk om een boorkolom op de boorkop aan te sluiten, in veel verschillende combinaties, afhankelijk van de keuze van het gebruikte gereedschap.
Omgekeerde circulatiehamer KENMERKEN:
Omgekeerde circulatie boorstaven
Roschen biedt boorstangen met schroefdraad van het Faber-, Matrix-, Metzke- en Remet-type voor volledige compatibiliteit met alle systemen.Onze robuuste boorpijp biedt 360° contact van de kraag van de binnenbuis tot de buitenbuis en is zo ontworpen dat deze gemakkelijk in het veld kan worden vervangen, waardoor kostbare uitvaltijd wordt geminimaliseerd.
Faber
Schroefdraad van het Faber-type is een van de erkende standaardschroefdraad die wordt gebruikt bij boren met omgekeerde circulatie.Roschen Faber-type boorpijp is voorzien van hoogwaardige gelegeerde gereedschapsverbindingen met warmtebehandelde pennen voor superieure weerstand tegen beschadiging, hoge sterkte precisie mid-body's voor een lange levensduur en gemakkelijke montage, en in het veld vervangbare binnenbuisconstructies.Draad van het Faber-type gebruikt een ontwerp met vier draden per inch.
Matrix
Matrix-type draad is een andere erkende standaard in RC-boren.De boorpijp van het Roschen Matrix-type is voorzien van hoogwaardige gelegeerde gereedschapsverbindingen met warmtebehandelde pennen voor superieure weerstand tegen beschadiging, zeer sterke precisie middenlichamen voor een lange levensduur en gemakkelijke montage.Bij een staaf van het Matrix-type kan de binnenbuis worden bevestigd met rubberen stabilisatoren of in het veld worden vervangen door stalen stabilisatoren.Matrix-type RC-buis is voorzien van afdichtende o-ringen op het pengedeelte van de binnenbuisconstructie, voor een optimale afdichting van de binnenbuis en luchtstroom.Draad van het matrixtype maakt gebruik van een grover, duurzamer ontwerp met drie draden per inch.
Metzke
Draad van het Metzke-type is een van de erkende standaardschroefdraden die worden gebruikt bij boren met omgekeerde circulatie.De boorpijp van het Roschen Metzke-type heeft gereedschapsverbindingen van een hoogwaardige legering met warmtebehandelde pennen voor superieure weerstand tegen beschadiging, zeer sterke precisiemiddenlichamen, voor een lange levensduur en eenvoudige montage, en in het veld vervangbare binnenbuisassemblages met speciale verbindingen die 360 graden bieden stabilisatie met minimale stroombeperking.Metzke-type schroefdraad maakt gebruik van een ontwerp met vier draden per inch en een robuuster 90° gereedschapsverbindingsvlak.
Hermeten
Remet-type draad is een andere erkende standaard in RC-boren.Roschen Remet-type boorpijp is voorzien van hoogwaardige gelegeerde gereedschapsverbindingen met warmtebehandelde pinnen voor superieure weerstand tegen beschadiging, zeer sterke precisiemiddenlichamen, voor een lange levensduur en gemakkelijke montage, en in het veld vervangbare binnenbuisconstructies met speciale verbindingen bieden 360-graden stabilisatie met minimale stroombeperking.RC-buis van het Remet-type is voorzien van afdichtende o-ringen op het pengedeelte van de binnenbuisconstructie, voor een optimale afdichting van de binnenbuis en luchtstroom.Draad van het Remet-type maakt gebruik van een grover, duurzamer ontwerp met drie draden per inch.
Omgekeerde circulatiehamerparameters
| ROSCHEN RC Hamers Specificaties | |||||||||
| Hamer formaat | Hamer | Beetje schacht | ROSCHEN-code | Gatenwaaier (mm) | Externe diameter (mm) | Lengte (zonder bit) mm | Gewicht (NW) kg | Verbindingsdraad | Werkdruk |
| 3" | RE531 | RE531 | ROS RC 30 | 84-100 | 81 | 1069 | 29 | 3" Remet | 1.0-3.0 MPa |
| 3" | RE035 | RE035 | ROS RC 35 | 84-105 | 85 | 1075 | 35 | 3" Remet | 1.0-3.0 MPa |
| 4 1/2" | RE004 | RE004 | ROS RC 40 | 111-127 | 107 | 1252 | 52 | 3.5"-4" Remet 4" Metzke | 1.0-3.0 MPa |
| 4 1/2" | RE540 | RE540 | ROS RC 45 | 111-127 | 107 | 1252 | 52 | 3.5"-4" Remet 4" Metzke | 1.0-3.0 MPa |
| 5" | RE040 | RE040 | ROS RC 50 | 113-130 | 109,5 | 1191 | 57 | 3.5"-4" Remet 4" Metzke | 1.0-3.0 MPa |
| 5" | RE542 | RE542 | ROS RC 50 | 113-130 | 109,5 | 1191 | 57 | 3.5"-4" Remet 4" Metzke | 1.0-3.0 MPa |
| 5" | RE543 | RE543 | ROS RC 50 | 120-135 | 116 | 1191 | 62 | 3.5"-4" Remet 4" Metzke | 1.0-3.0 MPa |
| 5" | RE545 | RE545 | ROS RC 50 | 122-135 | 117,5 | 1261 | 65 | 4"-4.5" Remet 4"-4.5" Metzke | 1,5-3,5 MPa |
| 5 1/2" | RE547 | RE547 | ROS RC 55 | 130-146 | 124,5 | 1270 | 71 | 4.5" Remet 4.5" Metzke | 1,5-3,5 MPa |
| 5 1/2" | RE052 | RE052 | ROS RC 55 | 130-146 | 124,5 | 1270 | 71 | 4.5" Remet 4.5" Metzke | 1,5-3,5 MPa |
| 5 3/4" | RE054 | RE054 | ROS RC 55 | 130-146 | 124,5 | 1270 | 85 | 4.5" Remet 4.5" Metzke | 1,5-3,5 MPa |
| 5 3/4" | RE140 | RE140 | ROS RC 55 | 130-146 | 124,5 | 1270 | 85 | 4.5" Remet 4.5" Metzke | 1,5-3,5 MPa |
| 5" | PR40 | PR40 | ROS RC 50 | 124-142 | 120,5 | 1362 | 80,5 | 3.5"-4.5" Remet 3.5"-4.5" Metzke | 1,5-3,5 MPa |
| 5 1/2" | PR52 | PR52 | ROS RC 55 | 126-142 | 121 | 1227 | 68,5 | 4"-4.5" Remet 4"-4.5" Metzke | 1,5-3,5 MPa |
| 5 1/2" | PR52R | PR52/PR52R | ROS RC 55 | 130-146 | 124 | 1225 | 65 | 4"-4.5" Remet 4"-4.5" Metzke | 1,5-3,5 MPa |

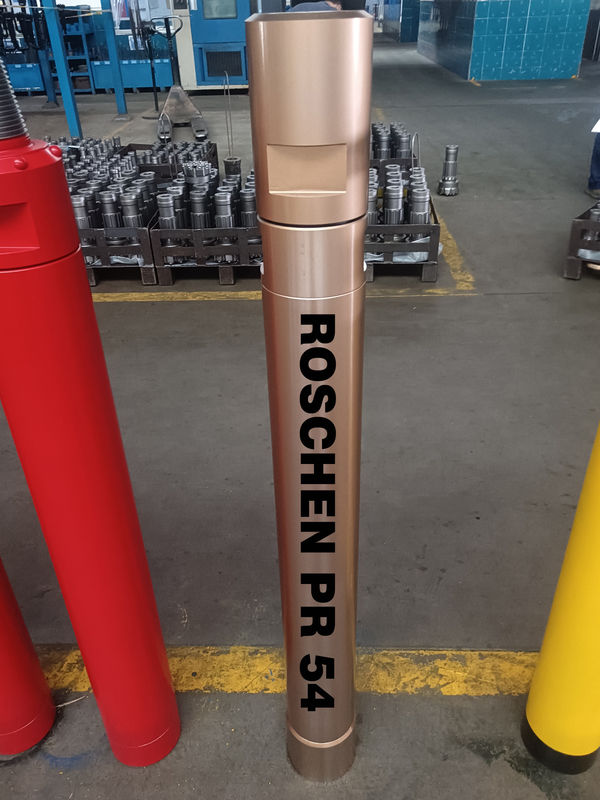

| 5 1/2" | PR54 | PR54 | ROS RC 55 | 135-150 | 130 | 1294 | 84,5 | 4.5" Remet 4.5" Metzke | 1,5-3,5 MPa |
| 6" | MX5456 | MX5456 | ROOS RC 60 | 136-150 | 132 | 1362 | 90 | 4.5" Remet 4.5" Metzke | 1,5-3,5 MPa |
| 6"~6 1/2" | RC62/RC62R | RC62/RC62R | ROS RC 65 | 152-190 | 146 | 1320 | 110 | Als verzoek | 1,5-3,5 MPa |
| 8" | RC82/RC82R | RC82/RC82R | ROS RC 80 | 190-250 | 180 | 1395 | 185 | Als verzoek | 1,5-3,5 MPa |
| 10" | RC100/RC100R | RC100/RC100R | ROS RC 100 | 250-370 | 240 | 1528 | 328 | Als verzoek | 1,5-3,5 MPa |
| Opmerkingen: | |||||||||
| Metzke, Remet draad is beschikbaar! | |||||||||
| Elk speciaal type schacht van RC Hammer is op verzoek verkrijgbaar. | |||||||||
Gebruik van omgekeerde circulatiehamer
