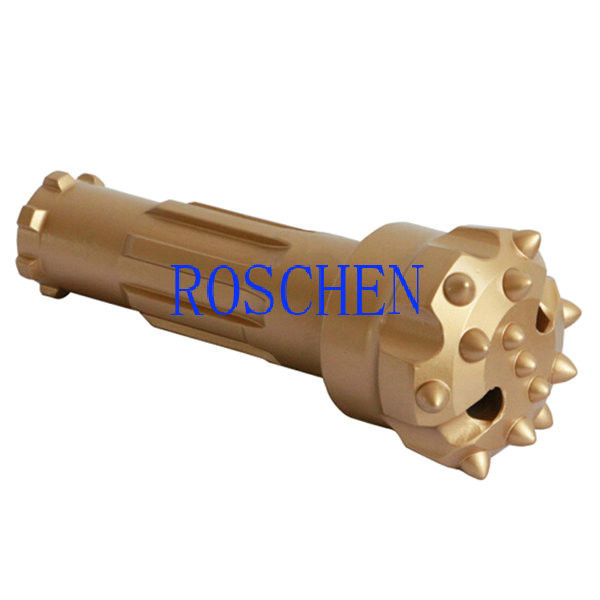

Hoog - de lage Luchtdruk onderaan Gatenhamer, BETRAPT 32 90 Dth-Boringshulpmiddelen
De Hulpmiddelentoepassingen van de Dthboring
De Hulpmiddelen van de Dthboring is kort voor onderaan het beetje van de Gatenhamer. Onze DTH-beetjes gebruiken kwaliteits grondstof en thermische behandeling aan vervaardiging. wegens de eigenschap van slijtvaste en effecthardheid, wordt ons DTH-beetje van de hamerknoop wijd gebruikt in mijnbouw, de boring van de waterput, en rotsboring.
De Hulpmiddelen van de Dthboring zien vormselectie onder ogen:
1. DalingsCenterboor
2. Concaaf Gezicht
3. Convex Gezicht
4. Dubbel Maatgezicht
5. Vlak Gezichtsbeetje
De vormselectie van de carbideknoop:
1. Overkoepelde/Ronde Knoop
2. Parabolische/semi-Ballistische Knopen
3. Ballistische Knoop
4. Scherpe Knoop
5. Vlakke Knoop
Cop32 de Parameters van de Boringshulpmiddelen van Reeksdth:
|
Voor“ hamer 3 |
Beetje Dia. |
Nr. Luchtgaten |
Maat |
Voorzijde |
Gewicht |
|
|
DTH-beetjessteel |
mm |
duim |
Knopen |
Knopen |
(Kg) |
|
|
COP32 |
85 |
3 11/32“ |
2 |
6×φ13 |
4×φ12 |
4.2 |
|
90 |
3 1/2“ |
2 |
6×φ14 |
4×φ12 |
4.5 |
|
|
95 |
3 3/4“ |
2 |
6×φ14 |
4×φ13 |
4.7 |
|
|
100 |
3 7/8“ |
2 |
8×φ12 |
6×φ12 |
5 |
|
|
105 |
4 1/8“ |
2 |
8×φ13 |
6×φ12 |
5.3 |
|
|
BR3 |
85 |
3 11/32“ |
2 |
6×φ13 |
4×φ12 |
3.8 |
|
90 |
3 1/2“ |
2 |
6×φ14 |
4×φ12 |
4 |
|
|
95 |
3 3/4“ |
2 |
6×φ14 |
4×φ13 |
4.3 |
|
|
100 |
3 7/8“ |
2 |
8×φ12 |
6×φ12 |
4.8 |
|
|
105 |
4 1/8“ |
2 |
8×φ13 |
6×φ12 |
5.2 |
|
|
DHD3.5/COP34 |
85 |
3 11/32“ |
2 |
6×φ13 |
4×φ12 |
4.2 |
|
90 |
3 1/2“ |
2 |
6×φ14 |
4×φ12 |
4.5 |
|
|
95 |
3 3/4“ |
2 |
6×φ14 |
4×φ13 |
4.8 |
|
|
100 |
3 7/8“ |
2 |
8×φ12 |
6×φ12 |
5 |
|
|
105 |
4 1/8“ |
2 |
8×φ13 |
6×φ12 |
5.5 |
|
|
QL30 |
85 |
3 11/32“ |
2 |
6×φ13 |
4×φ12 |
4.5 |
|
90 |
3 1/2“ |
2 |
6×φ14 |
4×φ12 |
4.7 |
|
|
95 |
3 3/4“ |
2 |
6×φ14 |
4×φ13 |
4.9 |
|
|
100 |
3 7/8“ |
2 |
8×φ12 |
6×φ12 |
5 |
|
|
105 |
4 1/8“ |
2 |
8×φ13 |
6×φ12 |
5.5 |
|
|
De Beetjesspecificaties van ROSCHEN DTH |
||||
|
Hamergrootte |
Beetjesdiameter |
Steel |
ROSCHEN-CODE |
|
|
Metrisch |
Duim |
|||
|
1“ |
64mm70mm |
2 1/2“ - 2 3/4“ |
BR1 |
ROS 11 |
|
2“ |
70mm95mm |
2 3/4“ - 3 3/4“ |
MACH20/BR2 |
ROS 22 |
|
3“ |
90mm102mm |
3 1/2“ - 4“ |
COP32/COP34/MACH303 |
ROS 32 |
|
M30/DHD3.5/BR3 |
ROS 34 |
|||
|
4“ |
105mm152mm |
4 1/8“ - 6“ |
COP44/DHD340/MACH44 |
ROS 42 |
|
SD4/M40/QL40 |
ROS 44 |
|||
|
5“ |
133mm165mm |
5 1/4“ - 6 1/2“ |
COP54/DHD350R/MACH50 |
ROS 52 |
|
SD5/M50/QL50/BR5 |
ROS 54 |
|||
|
6“ |
152mm254mm |
4 1/8“ - 10“ |
COP64/DHD360/SD6 |
ROS 62 |
|
M60/QL60/Bulroc BR6 |
ROS 64 |
|||
|
8“ |
203mm330mm |
8“ - 13“ |
COP84/DHD380/SD8 |
ROS 82 |
|
QL80/M80/M85 |
ROS 84 |
|||
|
10“ |
254mm380mm |
10“ - 15“ |
SD10 |
ROS 100 |
|
NUMA100 |
||||
|
12“ |
305mm508mm |
12“ - 20“ |
DHD1120/SD12 |
ROS 120 |
|
NUMA120/NUMA125 |
||||
|
Nota's: |
||||
|
Metzke, Remet-draad is beschikbaar! |
||||
|
Om het even welke speciale grootte van DTH-beetjes zal door verzoeken beschikbaar zijn. |
||||
Wij verstrekken verwante productendth hamers, ODEX-systeem, symmetrix systemen, ook de boorsystemen van het diablok, de boorpijpen van enz. en van DTH voor diverse draad API REG, API ALS, BECO, enz.
