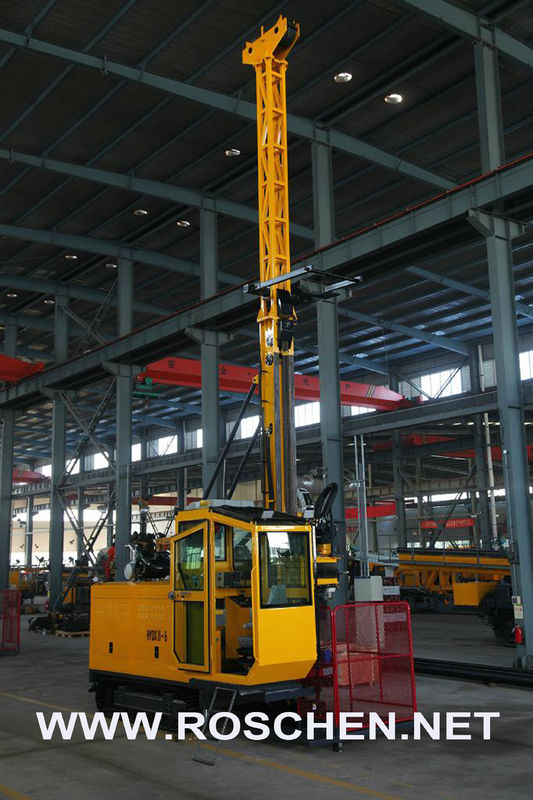

Cummins-Draagbare de Boringsinstallatie van de Motorzuiger voor de bergachtige boring van het gebied
Model: Rsdx-2 volledige Hydraulische Draagbare Boorinstallatie
Rsdx-2 hydraulische boringsinstallatie
1. Algemeen Overzicht
Rsdx-2 is de volledige hydraulische draagbare boorinstallatie een soort lichte die installatie voor geologische exploratie op afgelegen gebied moeilijk binnen te gaan wordt ontworpen. Deze draagbare boorinstallatie is hoofdzakelijk geschikt voor diamant het boren met telefoonlijn die techniek uitboren. De installatie bestaat uit diesel machtseenheid, hydraulisch systeem, controlebord, mast, en hoofdkruk, de kruk van de draadlijn, boorhoofd, voersysteem, voetklem, enz. De rsdx-2 hydraulische die boringsinstallatie is volledig hydraulisch voor al zijn oppervlakte wordt gedreven uitborend functie. Het ontwerp van de splitsingsstijl maakt de installatie in goede assimilability en disassemblability, die vervoer vergemakkelijken aan de meeste ontoegankelijke gebieden. De robuuste structuur plus nauwkeurig controlesysteem verzekert hoog penetratietarief en opmerkelijke betrouwbaarheid.
2. Hoofd Technische Eigenschappen:
1. Volledig hydraulisch en boor hoofdmodel. De boor hoofdomwenteling wordt met vier hydraulische die pompen gerealiseerd door vijf dieselmotoren worden gedreven; dit maakt ook het het voeden hydraulische cilindersysteem zijn het volledige slag voeden in zowel hogere als lagere snelheid realiseren.
2. Met Goede dismantlability. De draagbare boorinstallatie is goedgekeurde splitsingsstijl in ontwerp, met inbegrip van machtseenheid, hydraulische olietank, manipulatieplatform en verrichtingsmechanisme, d.w.z. de boorsectie. Zo zijn zij in lichtgewicht en kunnen door mensenmacht of dierlijke macht worden gedragen. De hydraulische boringsinstallatie kan in smalle ruimte voor boring van gat bij 45°-90° met sterker aanpassingsvermogen worden toegepast en worden uitgevoerd.
3. Sterk techniekenaanpassingsvermogen. Naast diamant het boren met draadlijn die techniek uitboren, is deze draagbare boorinstallatie in sterk techniekenaanpassingsvermogen. Rsdx-2 is de hydraulische boringsinstallatie toepasselijk voor het het boren en het voeden vereiste van een andere laag.
3. Technische Beschrijvingen
| Model | Rsdx-2 hydraulische boringsinstallatie | |
| Boorcapaciteit (m) | BQ | 350 |
| NQ | 230 | |
| HK | 120 | |
| Geschatte Macht (kW)/ | Vijf reeksen duplex de cilinder luchtgekoelde dieselmotoren van R2V870 | 11/2,500 |
| Rotatiesnelheid (r/min) van Dynamisch Systeem | Twee reeksen dieselmotoren van Yuchai YC2108 | 33/2,400 |
| Een reeks van de dieselmotor van Cummins 4BTA3.9-C100 | 74/2,200 | |
| Eenheidshoofden | Torsiewaaier (NM) | 334-930 |
| Snelheidswaaier (t/min) | 0-900 | |
| Voermechanisme | Het voer van de oliecilinder, Liftslag (mm) | 1700 |
| Het opheffen Capaciteit (KN) | 50 | |
| Voercapaciteit (KN) | 25 | |
| Hoofdkruk | Max. het opheffen Capaciteit (KN) | 18 |
| Het opheffen Snelheid (m/min) | 84 | |
| Het rollen van Lengte (m) | 30 | |
| Diameter van Draadkabel (mm) | φ12 | |
| Kabel die Kruk uitboren | Het opheffen Capaciteit (KN) | 8.4 |
| Het opheffen Snelheid (m/min) | 90-240 | |
| Het rollen van Lengte (m) | 500 | |
| Diameter van Draadkabel (mm) | φ6 | |
| BW-100A Modderpomp | Afmeting: L×W×H (mm) | 3500×1500×1300 |
| Max. Gewicht Componenten (dynamisch uitgesloten systeem) (kg) | 100 | |
